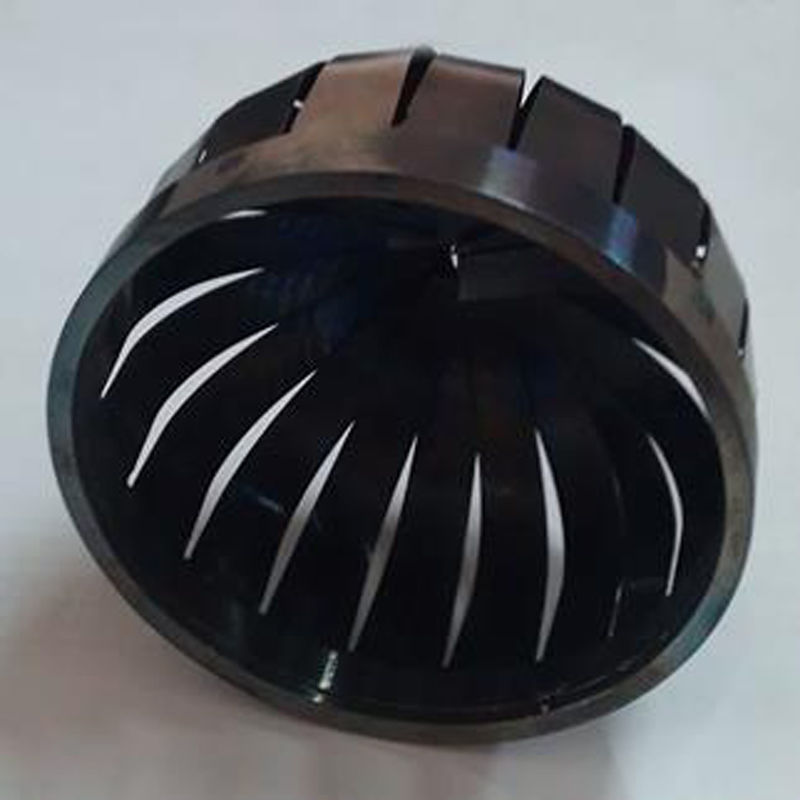

U100 Sampler Soil Core Catcher để khoan lấy mẫu đất địa kỹ thuật
Đối với lấy mẫu U100 trong khoan các lớp đất khoan dùng cho U100 Sampling System.
Sự mô tả
Thiết bị hệ thống Máy lấy mẫu Roschen U100, U70 được thiết kế để lấy các mẫu nguyên dạng trong hầu hết các loại đất và một số loại đá yếu như Phấn và Marl.Bộ lấy mẫu tạo ra lõi đất có đường kính danh nghĩa 100mm, dài khoảng 450mm.Ống mẫu có đế cắt đi kèm được đẩy xuống đất bằng Búa trượt.Đầu truyền động khớp giữa Búa trượt và Ống mẫu, đồng thời chứa không gian tăng tốc và van bi.Van bi cho phép không khí thoát ra khi ống được dẫn xuống đất.
Kích thước Có sẵn cho các thùng lõi khác hoặc dụng cụ lấy mẫu đất:
Thùng lõi B76, Thùng lõi B86, Thùng lõi B101, Thùng lõi B131, Thùng lõi B146
Thùng lõi BQ Thùng lõi NQ, thùng lõi HQ Thùng lõi PQ, thùng lõi NQ3, thùng lõi HQ3, thùng lõi PQ3
Thùng lõi TT-46 Thùng lõi TT56
Thùng lõi T2-56, thùng lõi T2-66, thùng lõi T2-76, thùng lõi T2-86, thùng lõi T2-101
Thùng lõi T6-76 Thùng lõi T6-86 Thùng lõi T6-101 Thùng lõi T6-116 Thùng lõi T6-131 Thùng lõi T6-131
Thùng lõi T6S-76, T6S-86, T6s-101, T6s-131, T6S-146
Thùng lõi NMLC, thùng lõi HMLC
Thùng lõi HWF, thùng lõi PWF
Thùng lõi NWG, thùng lõi HWG
Thùng lõi LTK48
Thùng lõi Mazier
Thùng lõi 412 F
Thùng lõi M101
Tiêu chuẩn Trung Quốc: Wireline 56, wireline 59, wireline 75, wireline 91...
Khoan dây là phương pháp đặc biệt để loại bỏ lõi.Khi người thợ khoan muốn rút lõi ra khỏi máy khoan rút lõi thông thường, toàn bộ thùng chứa lõi phải được tháo ra khỏi lỗ.Việc này tốn thời gian vì phải tháo từng thanh một.Với khoan dây, một thùng lõi có thể được lấy ra khỏi đáy lỗ mà không cần tháo dây thanh.Khi thợ khoan muốn loại bỏ lõi, phần nhô ra sẽ được hạ xuống ở phần cuối của dây dẫn.Phần nhô ra gắn vào mặt sau của ống bên trong nòng lõi và dây dẫn được kéo lại và ống bên trong tự tách ra khỏi nòng.
Thông số kỹ thuật máy lấy mẫu U100:
Loại hình | Đường kính ngoài tối đa * | tối thiểuID* (mm) | Tỷ lệ diện tích |
Hệ thống tiêu chuẩn | 118,6 | 104,4 | 29% |
Hệ thống lót nhựa | 123,8 | 101.6 | 48% |
Wireline Core Barrel Mô tả:
Thùng lõi dây | thùng lõi ống đôi |
thùng lõi ống đơn | thùng lõi ba ống |
