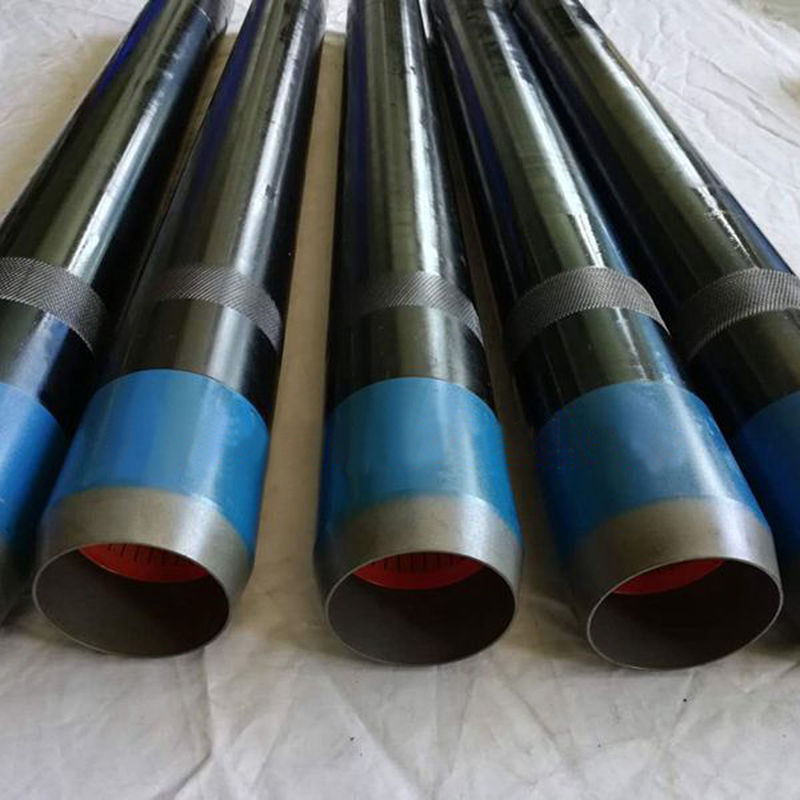

Ống lấy mẫu SPT có ống lót PVC để thử nghiệm đất

SPT Split Tube Sampler với PVC Coreliner để kiểm tra đất

SPT Split Tube Sampler

Thiết bị thử nghiệm thâm nhập tiêu chuẩn (SPT) bao gồm búa tự động, thanh lái và các loại máy lấy mẫu ống chia.

SPT Split Tube Sampler thiết kế để thực hiện thử nghiệm thâm nhập tiêu chuẩn (SPT) theo tiêu chuẩn BS 1377: Phần 9: 1990 và tiêu chuẩn ASTM.và mở SPT giày tạo thành một hoàn chỉnh của Split Tube Sampler. Một Basket Retainer làm bằng thép cũng có sẵn như một tùy chọn của máy lấy mẫu. Bộ chuyển đổi van quả bóng ngăn ngừa các mẫu được rửa ra khỏi máy lấy mẫu khi nó được rút ra từ lỗ khoan.Một nón mũi 60 độ hoặc thanh rắn dài với điểm 60 độ có sẵn để thực hiện các thử nghiệm SPT (c) trên sỏi và vật liệu lỏng lẻo. Kết nối vít trên bộ chuyển đổi trên cùng phụ thuộc vào loại thanh khoan được sử dụng để điều khiển máy lấy mẫu. Các thanh thường được sử dụng nhất là 1-1 / 2 "BS Whitworth, NWY Rod, BW hoặc AW.

Máy lấy mẫu ống chia tiêu chuẩn dài 2′′ (50.8 mm) OD x 1-3/8′′ (34.9 mm) ID x 18′′ (457 mm) / 24′′ (610 mm).

Bụi tách của máy lấy mẫu chứa một coreliner PVC được thiết kế để giữ mẫu trong quá trình lấy mẫu và bảo vệ mẫu sau khi lấy ra để đưa đến phòng thí nghiệm.

Các thành phần ((SPT Split Tube Sampler Assembly):

1. Bộ điều hợp van bóng

2. Phân ống
3. Giữ giỏ-nhựa
4. Cắt giày
5. Vỏ bọc nhựa (tùy chọn)
6. Plastic Liner ((Thiết chọn)
