Hệ thống lấy mẫu U100, máy lấy mẫu U100 phục vụ thí nghiệm đất, khoan lấy mẫu địa kỹ thuật

Hệ thống lấy mẫu U100, máy lấy mẫu U100 cho Kiểm tra đất

Máy lấy mẫu U100 để kiểm tra đất

Hệ thống lấy mẫu U100, máy lấy mẫu U100

Dụng cụ lấy mẫu U100 (U4) và U70 - được sử dụng để lấy mẫu nguyên dạng trong hầu hết các loại đất và một số loại đá yếu.Bộ lấy mẫu U100 cho mẫu có đường kính danh nghĩa 100 mm (4") và U70 cho mẫu có đường kính danh nghĩa 70 mm.

Hệ thống lấy mẫu U100
Thiết bị Hệ thống lấy mẫu Roschen U100 được thiết kế để lấy các mẫu nguyên dạng trong hầu hết các loại đất và một số loại đá yếu như Đá phấn và Marl.Bộ lấy mẫu tạo ra lõi đất có đường kính danh nghĩa 100 mm (4") và dài khoảng 450 mm (18")

Ống mẫu có đế cắt đi kèm được đẩy xuống đất bằng Búa trượt.

Đầu truyền động (hoặc Vỏ chuông) khớp giữa Búa trượt và Ống mẫu và chứa một "không gian tăng tốc" và một van bi.Van bi cho phép không khí thoát ra khi ống được dẫn xuống đất.

Hai loại hệ thống lấy mẫu U100 đang được sử dụng phổ biến:

Hệ thống tiêu chuẩn
Bao gồm Ống mẫu bằng thép hoặc nhôm, Đế cắt và Giày cắt Corecatche tùy chọn được làm cứng trong hộp và có thể có cạnh trơn hoặc có răng cưa.Có sẵn các nắp đậy bằng nhựa hoặc hợp kim để lắp các ống mẫu và một loại Sáp bịt kín đặc biệt được sử dụng để lưu trữ mẫu lâu dài.

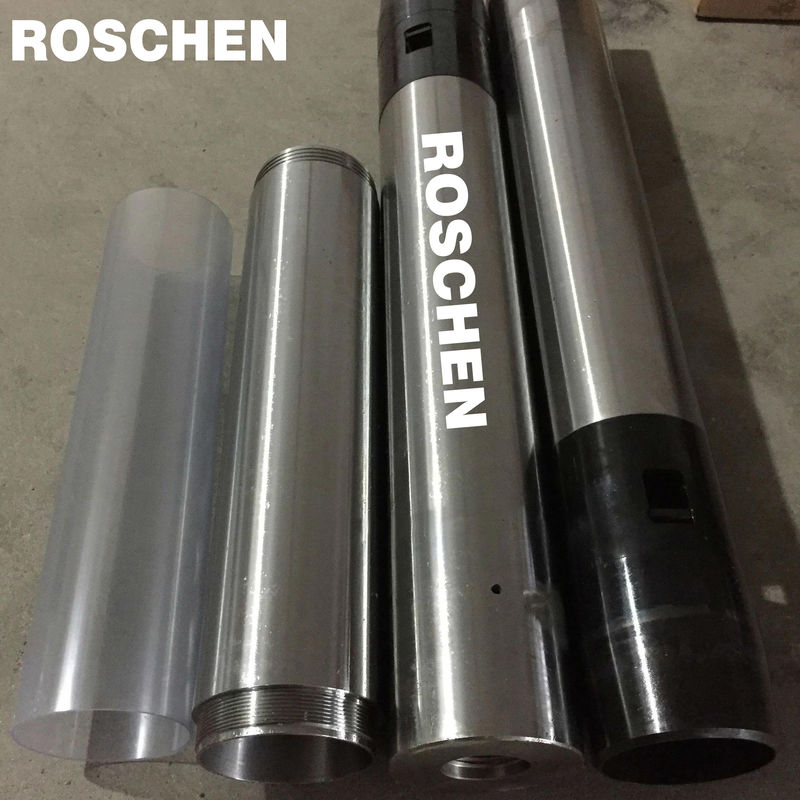

Hệ thống lót nhựa
Bao gồm một ống thân bằng thép, bao quanh một lớp lót bằng nhựa có thể thay thế.Đế Cắt trơn hoặc có răng cưa được gắn vào đế của Ống Thân, và một Bộ bắt lõi và Vòng đệm tùy chọn (cần có khi sử dụng Bộ bắt lõi).Nắp cuối bằng nhựa có sẵn để phù hợp với lớp lót bằng nhựa.

Mặc dù sử dụng Tấm lót nhựa giúp giảm tổng chi phí lấy và lưu trữ mẫu, nhưng đế cắt nhất thiết phải dày hơn và do đó mẫu bị xáo trộn nhiều hơn so với Hệ thống Tiêu chuẩn.

Đối với cả hai hệ thống, các đầu nối đều có sẵn để nối tiếp hai hoặc nhiều ống mẫu với nhau.
