Hệ thống lấy mẫu U100 để lấy mẫu Điều tra địa kỹ thuật
Hệ thống lấy mẫu U100 cho Điều tra Địa kỹ thuật và Lấy mẫu Đất

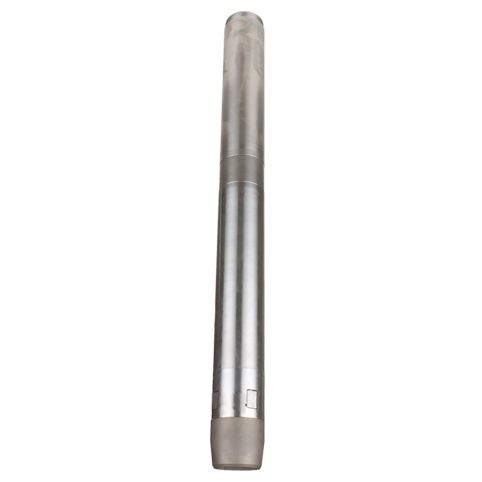

Hệ thống lấy mẫu U100
Thiết bị này được thiết kế để lấy mẫu đất sét và các dạng mềm khác.Mỗi ống mẫu dài 18″ và được dẫn xuống đất bằng búa trượt có gắn đầu truyền động U100 (vỏ chuông).Đầu dẫn động chứa một van bi để cho phép không khí thoát ra từ phần trên của ống mẫu khi nó được dẫn xuống đất.
Mô tả Sản phẩm
Thiết bị này được thiết kế để lấy mẫu đất sét và các dạng mềm khác.Mỗi ống mẫu dài 18″ và được dẫn xuống đất bằng búa trượt có gắn đầu truyền động U100 (vỏ chuông).Đầu dẫn động chứa một van bi để cho phép không khí thoát ra từ phần trên của ống mẫu khi nó được dẫn xuống đất.
Hai loại hệ thống lấy mẫu hiện đang được sản xuất:
Hệ thống tiêu chuẩn
Bao gồm các ống mẫu bằng nhôm hoặc thép mạ cadmium, dụng cụ bắt lõi tùy chọn và guốc truyền động được tôi cứng trong hộp.Giày truyền động có thể được cung cấp với cạnh trơn hoặc có răng cưa.Có thể cung cấp nắp đẩy bằng nhựa hoặc nắp nhôm vặn vít cho các ống mẫu và một loại sáp bịt kín đặc biệt để bảo quản lâu dài.
Hệ thống lót nhựa
Bao gồm một ống thân bằng thép, có chứa một lớp lót nhựa có thể tháo rời, một dụng cụ bắt lõi tùy chọn, một vòng tạo khoảng cách (chỉ được sử dụng với dụng cụ bắt lõi) và một guốc truyền động được làm cứng trong hộp.Mũ đẩy bằng nhựa được cung cấp cho lớp lót bằng nhựa.
| Loại hình | Đường kính ngoài tối đa * | tối thiểuID* (mm) | Tỷ lệ diện tích |
| Hệ thống tiêu chuẩn | 118,6 | 104,4 | 29% |
| Hệ thống lót nhựa | 123,8 | 101.6 | 48% |
Hiển thị 1 đến 2 của 2 bản ghi
* Kích thước đo trên giày cắt
Vui lòng xem sơ đồ.
Hệ thống tiêu chuẩn
1. Ống mẫu (thép mạ cadmium hoặc nhôm).
2. Corecatcher (tùy chọn)
3. Giày cắt (mạnh trơn hoặc có răng cưa)
Hệ thống lót nhựa
4. Thân ống thép (bao bọc lớp lót nhựa).
5. Corecatcher (tùy chọn)
6. Khoảng cách vòng
7. Giày cắt (mạnh trơn hoặc có răng cưa)
