Bộ lấy mẫu U100
Loại chất lượng của mẫu cần thiết để phù hợp với các yêu cầu thử nghiệm của khách hàng nên quy định loại mẫu được sử dụng” (BS5930:2015 Ch20.1).Tỷ lệ chiều dài trên đường kính cần phải nhỏ hơn 1:20 để phù hợp.
Sê-ri U100 bao gồm một số thành phần, tùy thuộc vào lựa chọn của chúng, cung cấp các mẫu loại 1, 2 & 3 theo BS EN ISO 22475-1 và Eurocode 7.
Trong đất mịn, việc lấy mẫu nguyên dạng thường có thể thực hiện được bằng cách sử dụng dụng cụ sau đây để cho phép lấy mẫu để kiểm tra cường độ và độ cứng.
Ba loại hệ thống lấy mẫu như sau:
1. Hệ thống tiêu chuẩn U100 (OS-TK/W)
2. Hệ thống lót nhựa U100 (OS-TK/W)
3. Hệ thống U100T (OS-T/W)
thông số kỹ thuật:
| Loại hình | Đường kính ngoài tối đa * | tối thiểuID* (mm) | Tỷ lệ diện tích |
| Hệ thống tiêu chuẩn | 118,6 | 104,4 | 29% |
| Hệ thống lót nhựa | 123,8 | 101.6 | 48% |
Hiển thị 1 đến 2 của 2 bản ghi
* Kích thước đo trên giày cắt
Vui lòng xem sơ đồ.

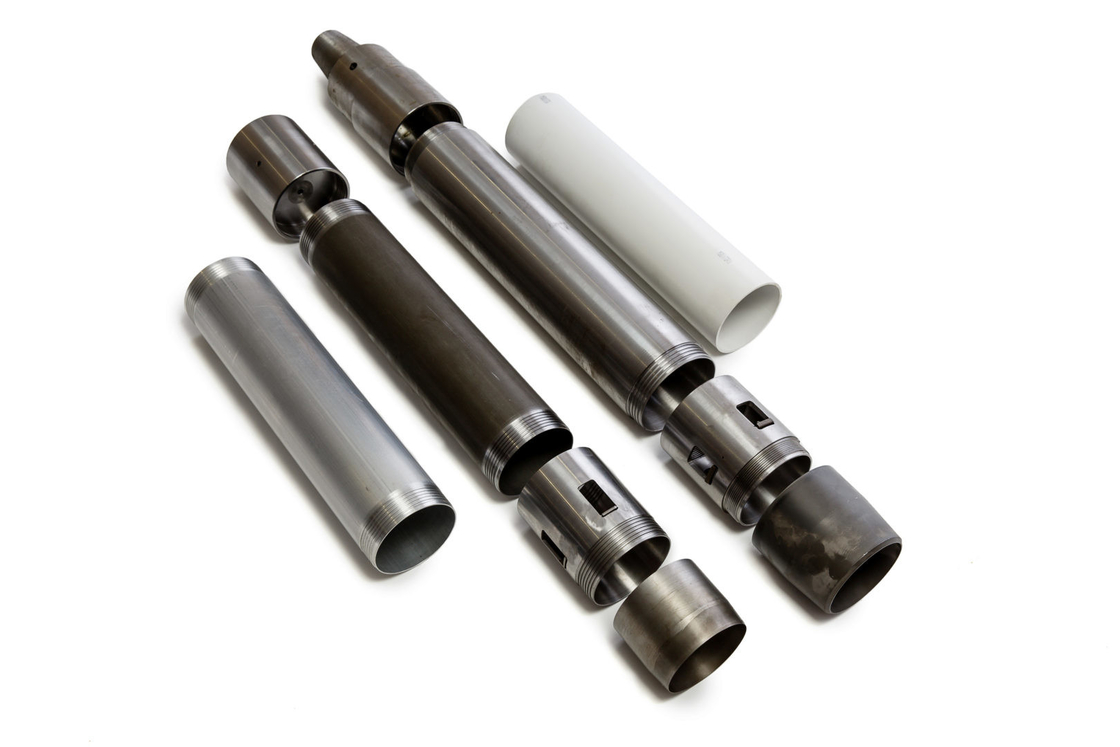

Hệ thống tiêu chuẩn:
1. Ống mẫu (thép mạ cadmium hoặc nhôm).
2. Corecatcher (tùy chọn)
3. Giày cắt (mạnh trơn hoặc có răng cưa)
Hệ thống lót nhựa
4. Thân ống thép (bao bọc lớp lót nhựa).
5. Corecatcher (tùy chọn)
6. Khoảng cách vòng
7. Giày cắt (mạnh trơn hoặc có răng cưa)
