Boart Longyear hệ thống dây cuội
Roschen lõi thùng có thể thay vì boart longyear Q loạt lõi thùng.
Hệ thống đường dây Roschen Q / QTK (được thể hiện ở bên trái) bao gồm lắp ráp lõi thùng và lắp ráp quá tải. Cả hai hội đồng là không thể thiếu cho hệ thống dây.

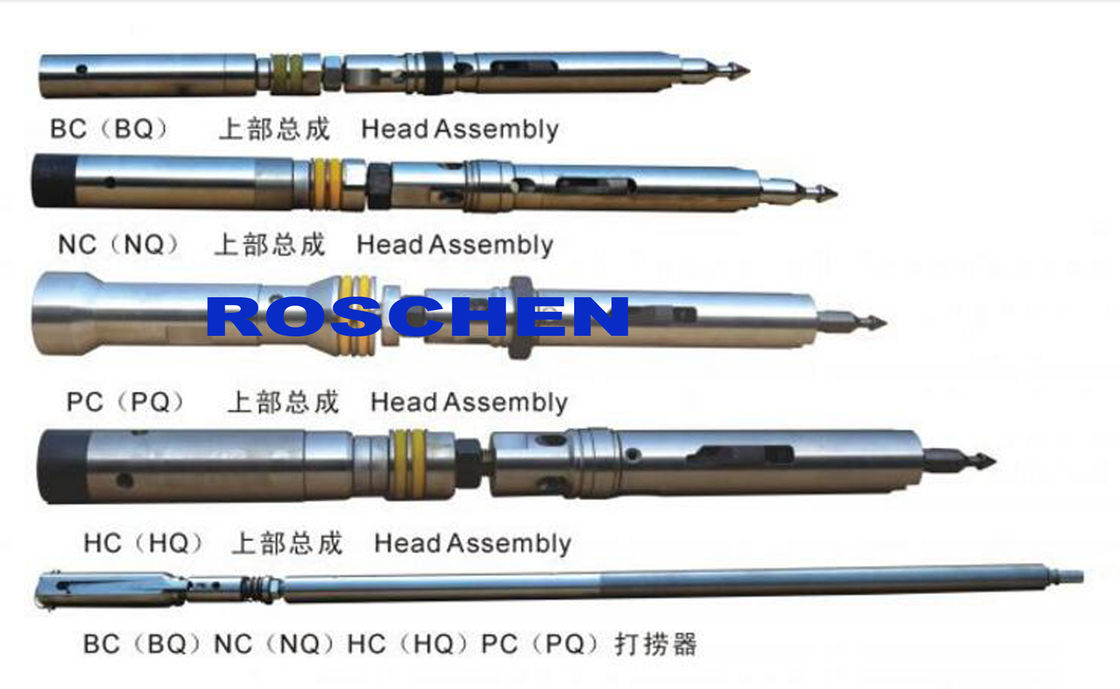

Việc lắp ráp thùng lõi bao gồm các nhóm ống bên trong và nhóm ống bên ngoài. Nhóm ống bên trong bao gồm: - Đầu lắp ráp - Ống bên trong - Hộp nâng lõi - Vòng nâng lõi - Vòng dừng Nhóm ống bên trong thu thập mẫu lõi trong quá trình khoan và độc lập với nhóm ống ngoài. Nhóm ống ngoài bao gồm phần còn lại của các thành phần lõi thùng: - Khớp nối - Khớp nối bộ chuyển đổi - Ống ngoài Nhóm ống ngoài luôn luôn ở dưới đáy lỗ và chứa nhóm ống bên trong trong quá trình khoan. Hệ thống đường dây quý 3 (đại diện ở bên phải) bao gồm các nhóm giống như Q và QTK nhưng sử dụng ống thứ ba được gọi là ống lót bên trong hoặc ống phân chia. Lớp lót được đặt bên trong ống bên trong.
Các ứng dụng:
1. Hệ thống Roschen Q lý tưởng để sử dụng trong hầu hết các điều kiện khoan và có sẵn để ứng dụng trong các kích thước lỗ DCDMA tiêu chuẩn (A, B, N, H, P).
2. Các hệ thống Roschen QTK được tối ưu hóa để cho phép một mẫu lõi lớn hơn trong khi giữ lại cùng một lỗ, áp suất chất lỏng thấp và các ống bên trong và bên ngoài mạnh mẽ. Hệ thống QTK được cung cấp trong các kích cỡ A, B và N.
3. Hệ thống Roschen Q3 cho phép phục hồi lõi không thể tách rời khi khoan than, đất sét chịu lực hoặc tạo thành các vết nứt cao. Lớp lót, hoặc ống phân chia, giữ lại mẫu lõi ở trạng thái nhận của nó để dễ dàng nạp vào khay mẫu hoặc để bảo quản và trình bày sau đó cho nhà địa chất. Hệ thống Q3 chỉ có sẵn trong cấu hình bề mặt và có sẵn trong các kích cỡ N, H và P.
4. Hệ thống lấy nét năng suất cao là hệ thống lấy mẫu bề mặt tiết kiệm thời gian bao gồm lắp ráp đầu nhanh, thanh cốt lõi V-Wall và bit lõi kim cương Stage3.
Cung cấp đường kính (Kích thước lõi thực) | ||
KÍCH THƯỚC | CORE Ø | HOLE Ø |
AQTK | 35,5 mm (1-3 / 8 in) | 48 mm (1-7 / 8 inch) |
BQ | 36,4 mm (1-7 / 16 inch) | 60 mm (2-3 / 8 in) |
BQTK | 40,7 mm (1-5 / 8 inch) | 60 mm (2-3 / 8 in) |
NQ | 47,6 mm (1-7 / 8 inch) | 75,7 mm (3 in) |
NQTK (NQ2 ") | 50,6 mm (2 in) | 75,7 mm (3 in) |
NQ3 | 45 mm (1-3 / 8 in) | 75,7 mm (3 in) |
HQ | 63,5 mm (2-1 / 2 in) | 96 mm (3-3 / 8 in) |
HQ3 | 61,1 mm (2-3 / 8 in) | 96 mm (3-3 / 8 in) |
PQ | 85 mm (3-3 / 8 inch) | 122,6 mm (4-7 / 8 inch) |
PQ3 | 83 mm (3-1 / 4 in) | 122,6 mm (4-7 / 8 inch) |
