Chi phí thấp đơn & đa shot Inclinometer ± 0,2 ° cho lỗ khoan

Máy đo độ nghiêng đơn và đa điểm chi phí thấp

Máy đo độ nghiêng đơn và đa điểm chi phí thấp để định hướng lõi của lỗ khoan

RS-SMLT-01 (0~180°±0.2°)
1. Độ nghiêng: ±0.2°;
2. Phương vị: ±1.0°;
3. Mặt dụng cụ: ±0.5°.

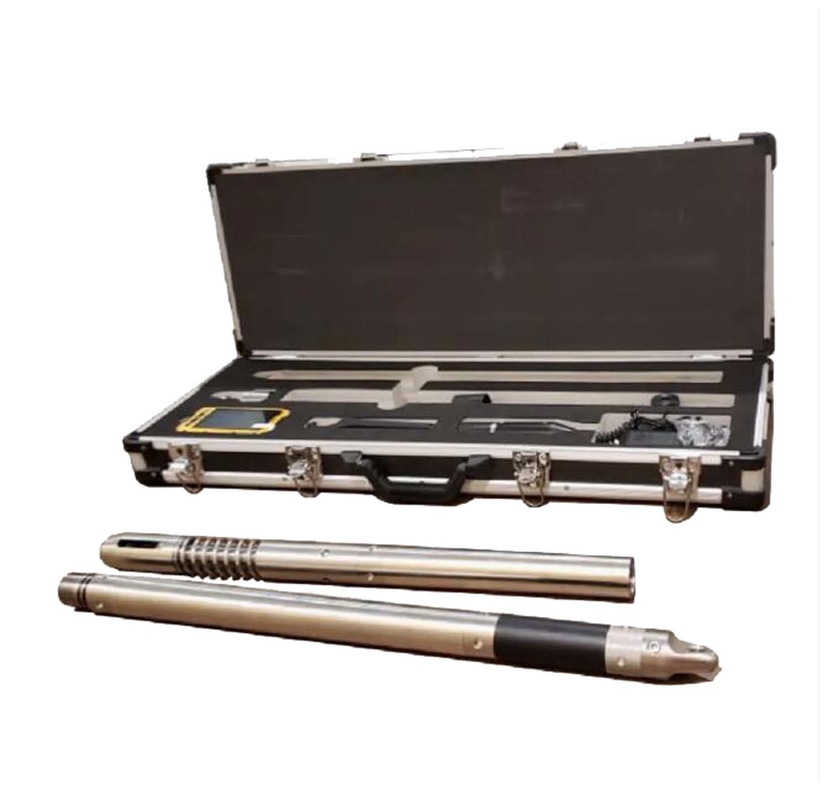

Máy đo độ nghiêng đơn và đa điểm chi phí thấp RS-SMLT-01


Giới thiệu

Máy đo độ nghiêng đơn và đa điểm chi phí thấp RS-SMLT-01 được sử dụng để đo góc nghiêng, góc phương vị, hướng của mặt hoạt động từ tính và hướng của mặt hoạt động phía trên của lỗ khoan hoặc một vị trí cụ thể trong khi khoan.

Nó được ứng dụng rộng rãi để khảo sát khoan lỗ khoan trong các lĩnh vực dầu khí, khai thác than và xây dựng thủy lợi.

Tính năng

1. Dành cho các mục đích vận hành khác nhau:

Đáp ứng các mục đích khảo sát khác nhau cho dù là đo lường treo hoặc đo lường tự nổi sau khi được trang bị các bộ bảo vệ bên ngoài khác nhau

2. Độ chính xác và độ tin cậy cao:

Là bộ phận quan trọng của máy đo độ nghiêng, cảm biến gia tốc với gia tốc kế chống sốc có các đặc tính tuyến tính cao, trôi nhiệt ít và tái hiện tốt, v.v.

3. Bảo vệ khi mất điện:

Mất điện do rung lắc hoặc áp suất sẽ không dẫn đến gián đoạn hoạt động hoặc mất dữ liệu.

4. Hiệu suất động:

Thu thập và xử lý dữ liệu tuyệt vời trong cả hiệu suất động hoặc tĩnh.

5. Khả năng chống sốc và va đập:

Bộ đệm chống rung bên ngoài, cả hướng tâm và hướng trục.

6. Thích hợp với môi trường nhiệt độ thấp:

Hiệu suất bình thường ở -40℃

7. Đo giếng sâu:

Được trang bị bộ bảo vệ cách nhiệt, hoạt động bình thường ở 250℃, dưới 125 MPa

Thông số kỹ thuật

Đường kính: Ф32 và Ф27

Độ nghiêng: 0~180°±0.2°

Phương vị: 0~360° ±1.0° (Độ nghiêng giếng ≥6°)

Mặt hoạt động phía trên: 0～360°±0.5° (Độ nghiêng giếng ≥6°)

Mặt hoạt động từ tính: 0～360°±1.0° (Độ nghiêng giếng ≤8°)

Phạm vi trễ: 1~99 phút, tối thiểu 1 phút

Phạm vi khoảng thời gian: 1~99 giây, tối thiểu 1 giây (chỉ dành cho đa điểm)

Tối đa. lấy mẫu: 3600 điểm (chỉ dành cho đa điểm)

Thời gian làm việc liên tục: tối thiểu 20 giờ (chỉ dành cho đa điểm)

Khả năng chống sốc: ≤4.5 g, 10~100Hz

Khả năng chống va đập: ≤2000 g, 0.5ms

Điện áp: DC6V~DC8V

Dòng điện: dưới DC5V, điều kiện chờ ≤30 mA, thu thập dữ liệu ≤150 mA

Nhiệt độ: -40℃~125℃ (tối đa 250℃ với bộ bảo vệ cách nhiệt)



Pin sạc


Đối với một điểm


Điện áp đầu ra: DC 7.2V.

Điện năng đầu ra: ≥500mAh

Nhiệt độ làm việc: -40~125℃

Thời gian sạc hoặc xả: ≥800 lần

Thời gian sạc: 2~4H

Thời gian xả: ≥30 phút

Đối với đa điểm

Điện áp đầu ra: DC6V

Điện năng đầu ra: ≥2000mAh

Nhiệt độ làm việc: -40~125℃

Thời gian sạc hoặc xả: ≥800 lần

Thời gian sạc: 16~17H

Thời gian xả: ≥12h
