Core Orientation Downhole Camera for Down Hole Survey Instruments

Camera hướng trục cơ bản cho các dụng cụ điều tra lỗ xuống

Giới thiệu:

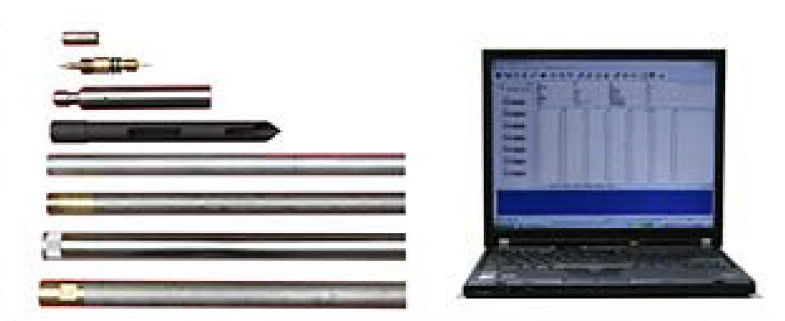

ROSCHEN RS-10 mô hình Gyro-inclinometer nhỏ hơn là hệ thống con quay vòng thứ ba mới được phát triển, đó là một hệ thống trục quay đa điểm. Đặc tính của hệ thống con quay vòng thứ ba là đường kính bên ngoài của ống áp lực bên ngoài chỉ 38mm, nếu thêm lớp bảo vệ nhiệt, đường kính bên ngoài là 45mm, làm cho phạm vi đo của hệ thống con quay trở nên lớn hơn và nhiệt độ phòng sẽ trở thành rộng hơn.

Trong khi đó, nó có thể lấy lại quá trình của lỗ cũng như một điều tra hướng tham số của cửa sổ cắt của vỏ bọc và đường chéo trong một trường hợp can thiệp từ tính.

2. Đơn

(1) Whipstock-định hướng, giếng khoan cũ.

(2) đục lỗ định hướng cho kỹ thuật sản xuất.

(3) Giếng khoan định hướng để điều tra hướng dưới môi trường nhiễu từ mà có thể được sản xuất bởi các giếng liền kề.

(4) Trao đổi lại quỹ đạo, phép đo quỹ đạo lỗ khoan bên trong vỏ bọc.

3. Các tính năng chính

(1) Sử dụng máy định vị tỷ lệ linh hoạt tiên tiến và máy gia tốc thạch anh linh hoạt khi kết quả khảo sát nhanh và dữ liệu chính xác.

(2) Tìm kiếm toán học để khảo sát thời gian thực và phương bắc mà không cần tham khảo bề mặt. Mô hình được tích hợp; các dữ liệu đo góc nhỏ cũng đáng tin cậy đáng tin cậy, thời gian đo lường và ghi lại.

(3) Tự động trôi dạt.

(4) Khả năng thích nghi về đo lường tốt hơn, phạm vi đo nhiệt độ lớn, khả năng kháng ROSCHEN nhỏ gọn, nó có thể đo cả giếng khoan lớn hoặc giếng khoan nhỏ.

(5) Bắt đầu nhanh, bán liên tục đo, đo tốc độ nhanh chóng.

(6) Cung cấp đo từ tính, tránh xa các bộ phận kết nối khi cắt cửa sổ.

(7) Khảo sát chiều sâu thông qua chiều sâu cáp tời.

(8) Cung cấp hai loại 1 3/4 '' và 1 3/8 "cho việc khảo sát chỗ ngồi chính.

(9) Hoạt động đơn giản, tiện lợi và độ tin cậy cao.

4. Các đặc điểm kỹ thuật chính

(1) Tham số điều tra:
Góc nghiêng, góc phương vị, mặt công cụ phía Bắc, mặt phẳng công cụ hấp dẫn và nhiệt độ lỗ dưới (BHT).

(2) Độ chính xác của khảo sát:

Góc nghiêng của giếng: 0 ° ~ 50 ° ≤ ± 0.15 °

50 ° ~ 70 ° ± ± 0,2 °

Độ trung bình: 0 ~ 360 ° 1σ ≤ ± 1,5 °

Công cụ hấp dẫn góc quay: 0 ~ 360 ° ± 1,5 °

Công cụ hướng về phía bắc: 0 ~ 360 ° ± 3 °

(3) Thích ứng điều kiện xung quanh:

Khả năng chịu nhiệt độ: không có tấm chắn nhiệt 100 ℃
với lá chắn nhiệt: 175 ℃
Chống áp lực: 140MPa

Chống va đập: 700g, 0.5ms, 1 / 2Sine

(4) Kích thước vật lý Đường kính ngoài của ống phát hiện:
không có lá chắn nhiệt 38mm với lá chắn nhiệt 45mm

Chiều dài của ống phát hiện: 1300mm

Chiều dài của bộ khuếch đại: 400mm

Chiều dài thanh nặng: 900mm, 1500mm (tùy chọn)

Giày hướng dẫn mô hình chuẩn R hoặc E

(5) Khảo sát phần mềm:
V2.0.0.0 Hệ thống Windows

(6) Khảo sát loại và thời gian:

Khảo sát quỹ đạo: Pro-liên tục, một điểm mỗi phút
Khảo sát hướng: một điểm hoặc đa điểm

(7). Hệ thống kiểm soát bề mặt:
Hệ thống điều khiển tương thích dây / gyro.
