Thùng lõi bao gồm loại ống đơn, loại ống đôi và loại ống ba.
Phụ kiện thùng lõi:
--- Đầu lắp ráp, ống bên trong, ống ngoài, bộ nâng lõi, hộp nâng lõi, ống tách, khớp nối khóa, khớp nối bộ chuyển đổi, vòng hạ cánh, bộ ổn định ống bên trong, vòng dừng.
Thùng lõi đôi
--- Thùng lõi TT
Thùng lõi kép có thành mỏng, đường kính 46 và 56 mm có sẵn. Rất
mặt cắt mỏng cho phép tốc độ thâm nhập rất nhanh thông qua các thành tạo cứng. họ đang
ứng dụng khai thác forunderground phù hợp.
--- Thùng lõi đôi ống đôi
Sê-ri T2 là thùng lõi kép ống tường mỏng, được sử dụng để thăm dò bề mặt, đặc biệt là các ứng dụng khai thác.
Do kerf mỏng của chúng, những thùng lõi này cung cấp sự thâm nhập nhanh chóng. Có sẵn trong các đường kính 46, 56, 66, 76, 86, 101mm.
--- Thùng lõi đôi dòng T6
Đây là sự tiếp nối của loạt T2, nhưng có thiết kế chắc chắn hơn và có sẵn trong các đường kính lớn hơn,
76, 86, 101, 116. 131 và 146mm. Chúng được áp dụng trong khai thác bề mặt và khoan địa kỹ thuật.
--- Thùng lõi đôi LTK 48 & LTK 60
Hệ thống nòng cốt dòng LTK là loại thùng lõi tường mỏng hơn so với sê-ri T2. Họ cung cấp một chi phí hiệu quả,
sản xuất cao, được thiết kế để sản xuất tối ưu và phục hồi lõi trong các thành tạo đá cứng trung bình đến cực lớn.
Kích thước có sẵn 48 và 60mm.
--- Thùng lõi đôi dòng WF
Chúng là các thùng lõi địa kỹ thuật được thiết kế chủ yếu để tạo thành các lớp tương đối mềm trong việc sử dụng các bit xả mặt.
Xây dựng đơn giản và có khả năng chống chịu thiệt hại cao hơn so với thùng tường mỏng, nhưng tốc độ phát hiện chậm hơn.
--- Thùng lõi đôi ống WG
Có thùng lõi ống đơn cho dòng WG. Có sẵn trong các kích cỡ DCDMA E, A, B, N và H.
--- Thùng lõi TBW và TNW
Đây là những thùng lõi kép có thành mỏng, như dòng T2 nhưng có kích thước lỗ DCDMA B và N.
Được sử dụng để thăm dò bề mặt, các ứng dụng khai thác đặc biệt. Vùng kerf mỏng cho phép thâm nhập nhanh chóng.
--- Thùng lõi đôi ống dây
Thùng lõi đôi Wireline chủ yếu được sử dụng trong coring sâu. Với một thiết bị overshot,
họ cần phải ghép đôi và tách chuỗi thanh mỗi lần lấy lõi.
Có sẵn các kích cỡ DCDMA A, B, N, H và P.
--- Thùng lõi đôi tiêu chuẩn Trung Quốc
--- Thùng lõi dây đôi tiêu chuẩn Trung Quốc
--- Thùng lõi đôi tuần hoàn ngược kiểu máy bay phản lực
Thùng lõi ba ống
--- Thùng lõi dòng MLC (Triefus)
Những thùng lõi ba ống này thường được sử dụng cho mục đích địa kỹ thuật, được thiết kế để tối đa hóa phục hồi lõi
trong thành tạo mềm. Kích thước đường kính có sẵn từ 35-146mm.
--- Thùng lõi ba ống dây

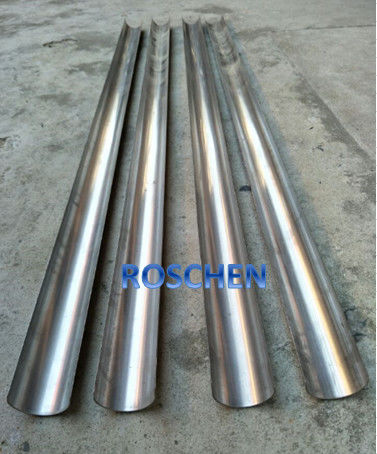

Các thùng lõi ba ống dây thường được yêu cầu trong các hình dạng bị hỏng, gãy. Họ kết hợp một phần ba,
chia ống bên trong trên cơ sở của thùng lõi ống đôi dây. Điều này có thể được bơm ra khỏi ống bên trong sau khi lấy,
cho phép lõi được kiểm tra ở trạng thái tại chỗ của nó.
Thùng lõi đơn
--- Thùng lõi đơn B Series
Sê-ri B là các thùng lõi đơn, thường được sử dụng trong các tình huống bảo quản lõi là không cần thiết và cho lõi bê tông. Đường kính có sẵn 46-146mm.
--- Thùng lõi đơn ống WG Series
Có thùng lõi ống đôi cho dòng WG. Có sẵn trong các kích cỡ DCDMA E, A, B, N và H.
--- Thùng lõi đơn tiêu chuẩn Trung Quốc
Boart Longyear Core Thùng Kích thước hệ thống | ||
KÍCH THƯỚC | L CORI | HOLE |
AQTK | 35,5 mm (1-3 / 8 in) | 48 mm (1-7 / 8 in) |
BQ | 36,4 mm (1-7 / 16 in) | 60 mm (2-3 / 8 in) |
BQTK | 40,7 mm (1-5 / 8 in) | 60 mm (2-3 / 8 in) |
NQ | 47,6 mm (1-7 / 8 in) | 75,7 mm (3 in) |
NQTK (NQ2 ") | 50,6 mm (2 in) | 75,7 mm (3 in) |
NQ3 | 45 mm (1-3 / 8 in) | 75,7 mm (3 in) |
Trụ sở chính | 63,5 mm (2-1 / 2 in) | 96 mm (3-3 / 8 in) |
HQ3 | 61,1 mm (2-3 / 8 in) | 96 mm (3-3 / 8 in) |
PQ | 85 mm (3-3 / 8 in) | 122,6 mm (4-7 / 8 in) |
PQ3 | 83 mm (3-1 / 4 in) | 122,6 mm (4-7 / 8 in) |
Kích thước hệ thống thùng lõi Atlas Copco | ||||
HỆ THỐNG | L CORI | HOLE | ||
mm | trong | mm | trong | |
Một | 48,0 | 1,89 | 27,0 | 1,06 |
B | 59,9 | 2,36 | 36,4 | 1,43 |
N | 75,7 | 2,98 | 47,6 | 1,88 |
H | 96,1 | 3,78 | 63,5 | 2,5 |
P | 122,6 | 4,83 | 85,0 | 3,35 |
