| Place of Origin | CHINA |
| Hàng hiệu | ROSCHEN |
| Chứng nhận | ISO |
| Model Number | ODEX76, ODEX90, ODEX115, ODEX140, ODEX165, ODEX190, ODEX240, ODEX280 |
Hệ thống khoan ODEX Eccentric Overburden cho khoan giếng nước
Roschen công cụ khoan lệch tâm của công ty, bao gồm bộ ổn định cần và mũi khoan lệch tâm, đuôi của mũi khoan lệch tâm được cung cấp với phần lồi đầu tiên, thành trong của bộ ổn định cần được cung cấp với rãnh đầu tiên phù hợp với phần lồi đầu tiên, và thành trong của bộ ổn định cần được cung cấp với rãnh giới hạn đầu tiên dọc theo hướng chu vi, thành ngoài của đuôi được cung cấp với rãnh hình khuyên, bộ ổn định cần được cung cấp với lỗ lắp, và khi lỗ lắp được trang bị một thanh chốt, thanh chốt có thể bị kẹt trong rãnh hình khuyên.

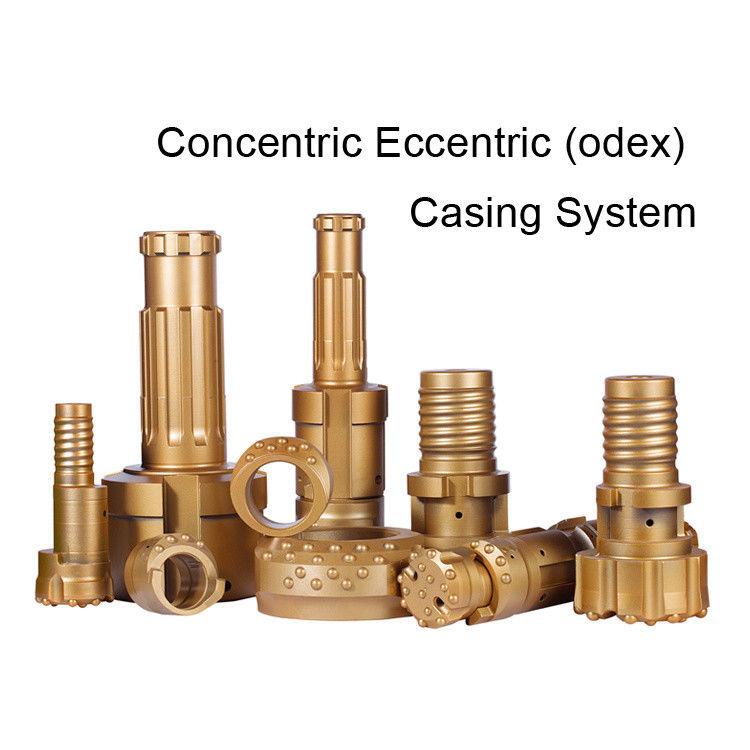

Hệ thống khoan ODEX Eccentric Overburden
Phạm vi cho đường kính ống chống 4 1/2"-12 3/4'
Chuôi búa DHD, SD, Mission, QL, v.v.
Model:
ODEX76, ODEX90, ODEX115, ODEX140, ODEX165, ODEX190, ODEX240, ODEX280
Mô tả sản phẩm
Hệ thống ODEX là một hệ thống búa dưới lỗ khoan được thiết kế để tiến ống chống trong quá trình khoan.
Hệ thống ROSCHEN ODEX là tổ hợp của mũi dẫn hướng, mũi doa và thiết bị dẫn hướng.
Chúng được làm bằng thép hợp kim và cacbua chất lượng cao với quá trình xử lý nhiệt nghiêm ngặt. Hệ thống ROSCHEN ODEX đã được cải tiến trong
nhiều công trường ở nhiều khu vực.
| HỆ THỐNG KHOAN ỐNG CHỐNG LỆCH TÂM ODEX - Các thông số điển hình | ||
| Thông số | Phạm vi/Tùy chọn điển hình | Ghi chú |
| Đường kính ống chống (OD) | 114 mm (4.5"), 140 mm (5.5"), 168 mm (6.5"), 194 mm (7.5") | Các kích thước phổ biến nhất. Có sẵn kích thước lớn hơn/tùy chỉnh. |
| Đường kính lỗ khoan | ~ 1.3x - 1.5x OD ống chống | Được xác định bởi kích thước của mũi doa lệch tâm. |
| Vật liệu mũi doa | Chèn cacbua vonfram, Thép hợp kim cứng | Khả năng chống mài mòn cao. |
| Loại ống chống | Mối nối phẳng, Thép cường độ cao | Đảm bảo độ bền và tiến độ trơn tru. |
| Phương pháp dẫn động | Búa trên (Búa DTH), Quay (Búa dưới lỗ hoặc ODEX) | Tương thích với các giàn khoan tiêu chuẩn. |
| Độ sâu điển hình | Lên đến 100+ mét (300+ feet) | Phụ thuộc vào điều kiện mặt đất & công suất giàn khoan. |
Thông số kỹ thuật:
| Loại ODEX | Kích thước ống chống được khuyến nghị | Độ dày thành tối thiểu | Đường kính mũi dẫn hướng | Đường kính mũi doa | Đối với chuôi của búa | ||||||
| OD tối đa | Tối thiểu ID | ||||||||||
| mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | ||
| 90 | 115 | 4 1/2 | 102 | 4 | 6 | 15/64 | 90 | 3 35/64 | 123 | 4 27/32 | DHD3.5, Cop34, Mission 30 |
| 115 | 142 | 5 19/32 | 125 | 4 59/64 | 7 | 9/32 | 115 | 4 17/32 | 155 | 6 7/64 | DHD340A, SD4, QL40, Mission40 |
| 115 | 146 | 5 3/4 | 128 | 5 3/64 | 7 | 9/32 | 116 | 4 9/16 | 152 | 6 | |
| 140 | 168 | 6 5/8 | 152 | 5 63/64 | 8 | 5/16 | 140 | 5 1/2 | 189 | 7 7/16 | DHD350R, SD5, QL50, Mission50 |
| 144 | 178 | 7 | 160 | 6 19/64 | 9 | 23/64 | 144 | 5 9/16 | 192 | 7 9/16 | |
| 165 | 196 | 7 23/32 | 183 | 7 13/64 | 6 | 15/64 | 166 | 6 17/32 | 211 | 8 19/64 | DHD360, SD6, QL60, Mission60 |
| 180 | 219 | 8 5/8 | 194 | 7 5/8 | 6 | 15/64 | 179 | 7 3/64 | 232 | 9 1/8 | |
| 190 | 219 | 8 5/8 | 205 | 8 1/16 | 7 | 9/32 | 191 | 7 1/2 | 236 | 9 19/64 | |
| 190 | 219 | 8 5/8 | 205 | 8 1/16 | 7 | 9/32 | 191 | 7 1/2 | 236 | 9 19/64 | DHD380, QL80, SD8, Mission 80 |
| 230 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 | 229 | 9 1/64 | 286 | 11 1/4 | |
| 240 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 | 241 | 9 31/64 | 308 | 12 1/8 | |
| 280 | 324 | 12 3/4 | 305 | 12 | 9.5 | 3/8 | 280 | 11 1/64 | 378 | 14 57/64 | SD10, NUMA100 |
Ưu điểm
1. Áp dụng cho các lớp ổn định yếu: Thiết kế lệch tâm có thể cung cấp độ ổn định thành giếng và hướng ống chống tốt hơn trong các lớp đất lỏng lẻo, xốp và dễ sụp đổ.
2. Tốc độ thi công nhanh: Một số quy trình cho phép hoàn thành trực tiếp việc lắp đặt khoan và ống chống mà không cần thi công bùn. Nhờ đó rút ngắn đáng kể thời gian thi công.
3. Giảm ma sát thành giếng: Ống chống lệch tâm tạo thành sự tiếp xúc không đều trong thành giếng, có thể làm giảm tổng ma sát của thành giếng. Do đó làm giảm tải trọng nâng của thiết bị.
Làm thế nào để mua?
Nếu bạn muốn mua mũi khoan odex, bạn cần cho chúng tôi biết OD và độ dày thành của ống chống bạn cần. Chúng tôi cũng cần biết đường kính lỗ, ID tối thiểu của đế ống chống và kiểu búa.
Nói chung, bạn cần chọn hệ thống ống chống lệch tâm phù hợp nhất theo điều kiện địa chất cụ thể, và cả môi trường thi công, ngân sách kinh tế và yêu cầu kỹ thuật để đảm bảo tiến độ an toàn và hiệu quả của dự án.
