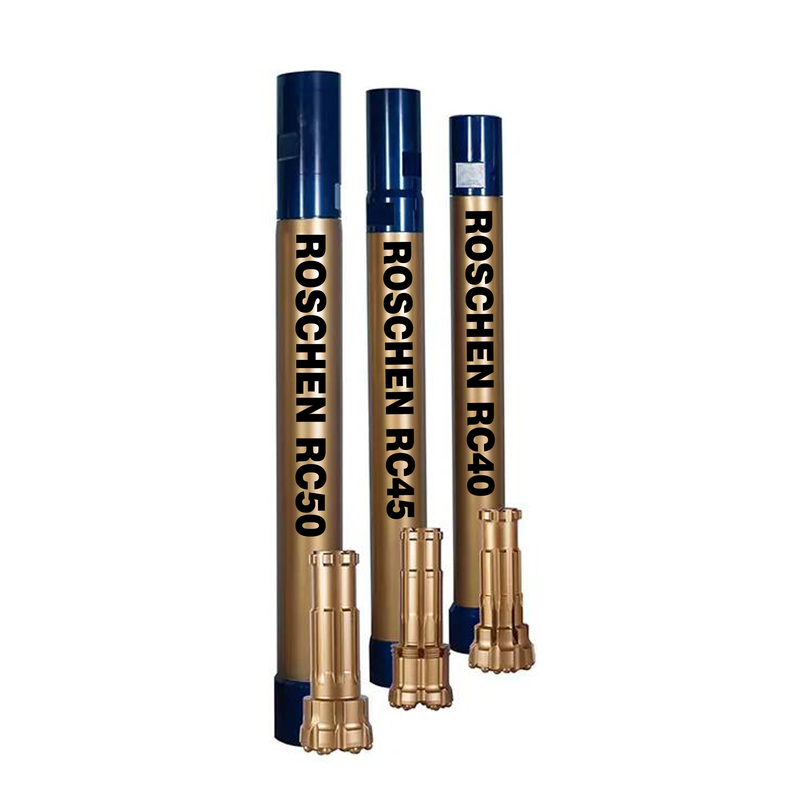

RC40 RC45 RC50 RC Búa RC DRILLING BIT
Các thuật ngữ này đề cập đến các thành phần của hệ thống khoan Vỏ quay (RC), thường được sử dụng trong xây dựng, khai thác mỏ và khoan địa kỹ thuật để tạo ra các lỗ khoan đường kính lớn. Dưới đây là phân tích:
RC40, RC45, RC50:
Ý nghĩa: Đường kính vỏ (tính bằng milimét).
Chức năng: Chúng chỉ định đường kính ngoài của vỏ thép tạm thời được sử dụng để lót lỗ khoan và ngăn ngừa sụp đổ.
Kích thước: RC40 = ~40mm, RC45 = ~45mm, RC50 = ~50mm. (Đường kính trong/ngoài thực tế thay đổi một chút tùy theo nhà sản xuất).
Búa RC:
Ý nghĩa: Búa (DTH) xuống lỗ được sử dụng trong hệ thống RC.
Chức năng: Một búa chạy bằng khí nén (khí nén) cung cấp lực va đập để phá vỡ đá. Nó nằm ngay phía sau mũi khoan.
Khả năng tương thích: Búa RC được thiết kế để phù hợp với các kích thước vỏ cụ thể (ví dụ: búa RC40 phù hợp với vỏ RC40, búa RC50 phù hợp với vỏ RC50).
MŨI KHOAN RC:
Ý nghĩa: Mũi khoan được thiết kế đặc biệt để sử dụng với hệ thống Búa và Vỏ RC.
Chức năng: Gắn vào mặt trước của Búa RC. Nó cắt/phá vỡ đá và thường có đường kính lớn hơn chính vỏ.
Thiết kế: Có các cổng xả lớn để cho phép các mảnh vụn bị thổi ngược lên vòng giữa chuỗi khoan/vỏ và thành lỗ khoan. Đồng hồ đo (đường kính ngoài) của mũi khoan được thiết kế để làm sạch đường kính bên trong của vỏ mà nó được sử dụng.
Cách chúng hoạt động cùng nhau:
Búa RC (ví dụ: có kích thước cho vỏ RC50) được gắn vào chuỗi khoan.
Mũi khoan RC (ví dụ: có kích thước cho vỏ RC50) được gắn vào mặt trước của búa.
Cụm này quay bên trong Vỏ (ví dụ: RC50).
Khí nén cung cấp năng lượng cho búa, điều khiển mũi khoan để phá vỡ đá.
Cùng một luồng khí thổi các mảnh vụn đá lên vòng lỗ khoan (bên ngoài vỏ).
Vỏ được đẩy lên (thường được điều khiển hoặc rung) phía sau mũi khoan để hỗ trợ lỗ.
Tóm lại:
RC40/RC45/RC50: Chỉ định kích thước vỏ (đường kính) được sử dụng.
Búa RC: Công cụ va đập phù hợp với kích thước vỏ cụ thể đó.
Mũi khoan RC: Công cụ cắt được gắn vào búa, được thiết kế để hoạt động với kích thước vỏ/búa cụ thể đó.
Các thành phần này là một phần của hệ thống được thiết kế để khoan hiệu quả, ổn định trong điều kiện mặt đất đầy thách thức, nơi có nguy cơ sụp đổ lỗ.
Thông số kỹ thuật mũi khoan tuần hoàn ngược ROSCHEN | ||||||||
Mũi RC RE531 | ||||||||
Mã ROSCHEN: ROS RC 30 | ||||||||
Đường kính | Số lượng x Đường kính nút mm | Góc nút | Lỗ xả | Đường kính vỏ mm | Trọng lượng (kg) | Mã sản phẩm | ||
mm | inch | Nút đo | Nút trước | |||||
86 | 3 3/8 | 6x12 | 4x12 | 35 | 2 | 84 | 4.2 | RE531-86 |
89 | 3 1/2 | 8x12 | 8x12 | 35 | 2 | 87 | 4.3 | RE531-89 |
95 | 3 3/4 | 8x12 | 8x12 | 35 | 2 | 93 | 4.6 | RE531-95 |
102 | 4 | 8x12 | 8x12 | 35 | 2 | 100 | 4.9 | RE531-102 |
Mũi RC RE004 | ||||||||
Mã ROSCHEN: ROS RC 40 | ||||||||
Đường kính | Số lượng x Đường kính nút mm | Góc nút | Lỗ xả | Đường kính vỏ mm | Trọng lượng (kg) | Mã sản phẩm | ||
mm | inch | Nút đo | Nút trước | |||||
114 | 4 1/2 | 8x14 | 6x14 | 35 | 2 | 112 | 11.5 | RE004-114 |
118 | 4 5/8 | 8x14 | 6x14 | 35 | 2 | 116 | 11.7 | RE004-118 |
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 12 | RE004-121 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 12.4 | RE004-127 |
RE542 | ||||||||
Mã ROSCHEN: ROS RC 50 | ||||||||
Đường kính | Số lượng x Đường kính nút mm | Góc nút | Lỗ xả | Đường kính vỏ mm | Trọng lượng (kg) | Mã sản phẩm | ||
mm | inch | Nút đo | Nút trước | |||||
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 10.6 | RE542-121 |
124 | 4 7/8 | 8x14 | 8x13 | 35 | 2 | 122 | 10.8 | RE542-124 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 11 | RE542-127 |
130 | 5 1/8 | 8x14 | 10x14 | 35 | 2 | 128 | 11.3 | RE542-130 |
RE543 | ||||||||
Mã ROSCHEN: ROS RC 50 | ||||||||
Đường kính | Số lượng x Đường kính nút mm | Góc nút | Lỗ xả | Đường kính vỏ mm | Trọng lượng (kg) | Mã sản phẩm | ||
mm | inch | Nút đo | Nút trước | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 10.8 | RE543-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 11 | RE543-127 |
130 | 5 1/8 | 8x14 | 10X14 | 35 | 2 | 128 | 11.3 | RE543-130 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 11.8 | RE543-133 |
RE545 | ||||||||
Mã ROSCHEN: ROS RC 50 | ||||||||
Đường kính | Số lượng x Đường kính nút mm | Góc nút | Lỗ xả | Đường kính vỏ mm | Trọng lượng (kg) | Mã sản phẩm | ||
mm | inch | Nút đo | Nút trước | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 13.3 | RE545-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 13.5 | RE545-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 13.8 | RE545-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 14.2 | RE545-136 |
Mũi RC PR40 | ||||||||
Mã ROSCHEN: ROS RC 50 | ||||||||
Đường kính | Số lượng x Đường kính nút mm | Góc nút | Lỗ xả | Đường kính vỏ mm | Trọng lượng (kg) | Mã sản phẩm | ||
mm | inch | Nút đo | Nút trước | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 14.3 | PR40-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 14.7 | PR40-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 15.2 | PR40-133 |
138 | 5 4/9 | 8x16 | 6x16+3x14 | 35 | 2 | 136 | 15.8 | PR40-138 |
Mũi RC PR52 | ||||||||
Mã ROSCHEN: ROS RC 55 | ||||||||
Đường kính | Số lượng x Đường kính nút mm | Góc nút | Lỗ xả | Đường kính vỏ mm | Trọng lượng (kg) | Mã sản phẩm | ||
mm | inch | Nút đo | Nút trước | |||||
133 | 5 1/4 | 8x16 | 10x14 | 35 | 2 | 131 | 11.2 | PR52-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 11.5 | PR52-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 11.9 | PR52-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 12.3 | PR52-143 |
Mũi RC RE547 | ||||||||
Mã ROSCHEN: ROS RC 55 | ||||||||
Đường kính | Số lượng x Đường kính nút mm | Góc nút | Lỗ xả | Đường kính vỏ mm | Trọng lượng (kg) | Mã sản phẩm | ||
mm | inch | Nút đo | Nút trước | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 15.1 | RE547-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 15.5 | RE547-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 15.8 | RE547-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 16.3 | RE547-146 |
PR54 | ||||||||
Mã ROSCHEN: ROS RC 55 | ||||||||
Đường kính | Số lượng x Đường kính nút mm | Góc nút | Lỗ xả | Đường kính vỏ mm | Trọng lượng (kg) | Mã sản phẩm | ||
mm | inch | Nút đo | Nút trước | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 18.2 | PR54-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 18.5 | PR54-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 18.8 | PR54-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 19.2 | PR54-146 |
Ghi chú: | ||||||||
Ren Metzke, Remet có sẵn! | ||||||||
Bất kỳ kích thước đặc biệt nào của mũi khoan Tuần hoàn ngược sẽ có sẵn theo yêu cầu. | ||||||||
Mũi RC MX5456 | ||||||||
Mã ROSCHEN: ROS RC 50 | ||||||||
Đường kính | Số lượng x Đường kính nút mm | Góc nút | Lỗ xả | Đường kính vỏ mm | Trọng lượng (kg) | Mã sản phẩm | ||
mm | inch | Nút đo | Nút trước | |||||
133 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 131 | 15.2 | MX5456-133 |
140 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 138 | 18.5 | MX5456-140 |
146 | 5 3/4 | 8x18 | 8x14 | 35 | 2 | 144 | 19.2 | MX5456-146 |
