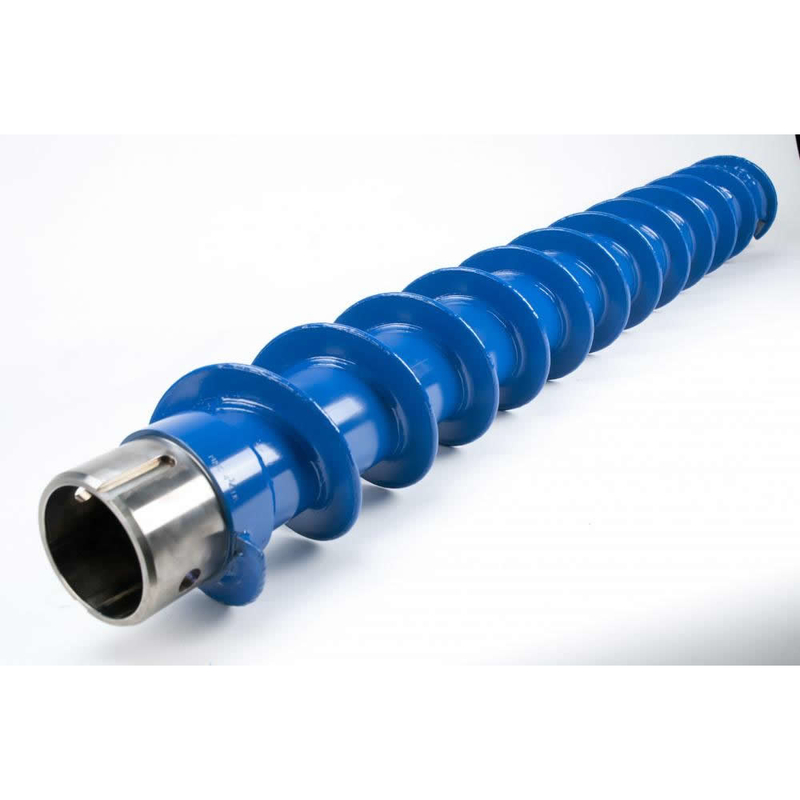

4 1/4 ′′ (108mm) Máy kéo gốc rỗng hạng nặng
Mô tả
Tất cả 4 1/4 " (108mm) Triple Key Heavy Duty Hollow Stem Augers đều có thiết kế bay cứng liên tục, dày 3/8" (9.5mm) trên cạnh bên ngoài với độ cao 6 ".Các khớp dụng cụ cong được làm từ thép hợp kim 4142 và có kết nối cuộn hai.
Thông số kỹ thuật:
| Không. | Mô tả | Phần # | Lbs. | Kg. |
| Phần Auger | ||||
| 1 | 4 1/4 ′′ (108mm) TK HD Hollow Stem Auger 4 1/4 ′′ (108mm) ID x 7 5/8 ′′ (194mm) O.D. x 5′ (1525mm) | A414300HD | 107 | 48.5 |
| 2 | 4 1/4 " (108mm) TK HD Drive Cap với 1 5/8 " (41mm) Hex Pin | ADC414310HD | 25 | 11.3 |
| 2 | 4 1/4 ′′ (108mm) TK HD Drive Cap với 2 ′′ (51mm) Hex Pin | ADC414311HD | 28 | 12.7 |
| 3 | # 4 Nút & Bolt cho Rod-to-Cap Adapter | ANAB4 | 0.9 | 0.4 |
| 4 | 4 1/8 ′′ (105mm) Pilot Bit Connector (AW Box 2 3/8 ′′ API Reg. Box) | APBC418AWB | 8 | 3.6 |
| 4 | 4 1/8 ′′ (105mm) Pilot Bit Connector (AWJ Box 2 3/8 ′′ API Reg. Box) | APBC418AWJB | 11 | 5 |
| 4 | 4 1/8 ′′ (105mm) Pilot Bit Connector (NW Box 2 3/8 ′′ API Reg. Box) | APBC418NWB | 11 | 5 |
| 4 | 4 1/8 ′′ (105mm) Pilot Bit Connector (NWJ Box 2 3/8 ′′ API Reg. Box) | APBC418NWJB | 12 | 5.4 |
| 5 | Bộ điều hợp thanh-đối-Cap AW Pin | ARCAAWP | 3 | 1.4 |
| 5 | Bộ điều hợp thanh-đối-cap | ARCAAWJP | 3 | 1.4 |
| 5 | Bộ điều chỉnh thanh-đối-cáp | ARCANWP | 7 | 3.2 |
| 5 | Bộ điều chỉnh thanh-đối-cap ️ Đinh NWJ | ARCANWJP | 6 | 2.7 |
| 6 | Đàn khoan AW 5′ (1524mm) | ADR5AW | 21 | 9.5 |
| 6 | Đàn khoan AWJ 5′ (1524mm) | ADR5AWJ | 23 | 10.4 |
| 6 | Đàn khoan NW 5′ (1524mm) | ADR5NW | 31 | 14.1 |
| 6 | Đàn khoan NWJ 5′ (1524mm) | ADR5NWJ | 35 | 15.9 |
| Các bộ phận sửa chữa máy kéo | ||||
| 1A | 4 1/4 " (105mm) TK HD Pin Tool Joint | ATJ4143PHD | 8 | 3.6 |
| 1B | 4 1/4 " (105mm) TK HD Box Tool Joint | ATJ4143BHD | 8 | 3.6 |
| 7 | ALB3 Máy khóa khóa | ALB3 | 0.4 | 0.2 |
| 8 | ABN3 Cây đinh cối | ABN3 | 0.2 | 0.1 |
| 9 | ADK2 Auger Drive Key | ADK2 | 0.3 | 0.1 |
| Máy cắt vít và máy bay lái | ||||
| 10 | 4 1/4 ′′ (108mm) TK HD Blade Cutterhead 8 3/4 ′′ (222mm) O.D | ACH414350HD | 16 | 7.3 |
| 10 | 4 1/4 ′′ (108mm) TK HD Spade Cutterhead 8 3/4 ′′ (222mm) O.D | ACH414351HD | 20 | 9.1 |
| 10 | 4 1/4 ′′ (108mm) TK HD Blade / Bullet Cutterhead 8 3/4 ′′ (222mm) O.D. | ACH414360HD | 20 | 9.1 |
| 10 | 4 1/4 ′′ (108mm) TK HD Spade / Bullet Cutterhead 8 3/4 ′′ (222mm) O.D. | ACH414361HD | 22 | 10 |
| 10 | 4 1/4 ′′ (108mm) TK HD Bullet Cutterhead 8 3/4 ′′ (222mm) O.D. | ACH414370HD | 22 | 10 |
| 10 | 4 1/4 ′′ (108mm) TK HD 5-T Cutterhead 8 3/4 ′′ (222mm) O.D. | ACH414371HD | ️ | ️ |
| 11 | 4 1/8 " (105mm) Apex Pilot Bit, 2 3/8 " API Reg. Pin | APB418APX | 5 | 2.3 |
| 11 | 4 1/8 " (105mm) Bullet Pilot Bit, 2 3/8 " API Reg. Pin | APB418BUL | 8 | 4.1 |
Roschen cung cấp các cột vòm rỗng tiêu chuẩn và hạng nặng với chiều dài 5 feet (được tùy chỉnh), kích thước từ 2 1/4 "cho đến 10 1/4" (được xác định bởi ID cột vòm).) và với hệ thống lái 2 hoặc 3 phím. Diedrich và Acker kiểu tám góc ống trục rỗng có sẵn theo yêu cầu. ống trục tiêu chuẩn thường được khuyến cáo cho khoan nông hơn, (dưới 70 '),và cho máy khoan mô-men xoắn nhỏ hơn. Máy đúc công cụ hạng nặng có các khớp công cụ nặng hơn và các nút đúc lớn hơn và các phím truyền động. Máy đúc HD thường được khuyến cáo để khoan trên 70 'và cho các giàn khoan mô-men xoắn lớn hơn.Tất cả các cột được chế tạo chất lượng từ vật liệu cao cấp và bao gồm liên tục cứng mặt bay, để đảm bảo hiệu suất và tuổi thọ trong ngay cả các điều kiện khoan khô nhất.
