NMLC Core Barrel cho khoan lõi kim cương
ROSCHEN cung cấp thùng lõi ba ống NMLC thông thường để sử dụng với các thanh CR50/NW/NWJ/NWY.NMLC thùng lõi được thiết kế để tối đa hóa phục hồi lõi trong các chương trình khoan thăm dò và thăm dò khu vựcVới thùng lõi NMLC có thể đạt được gần 100% thu hồi lõi thể tích trong điều kiện không bị xáo trộn nhất có thể bằng cách sử dụng thiết bị khoan lõi xoay.Chúng đã được sử dụng để thăm dò đậpNMLC thùng lõi có sẵn để áp dụng trong lỗ kích thước metric 75mm.NMLC thùng lõi bao gồm NMLC đầu tập hợp Các thành phần ống bên trong NMLC, các thành phần ống tách NMLC và các thành phần ống bên ngoài NMLC.
| NMLC Triple Tube Core Barrel Specification | ||
| NMLC Nonanimal Parameter | mm | Inch |
| NMLC đường kính lỗ (khoảng) | 75.7 | 2.98 |
| NMLC Core Diameter (khoảng) | 52 | 2.047 |
| NMLC Core Bit Set OD (khoảng) | 75.3 | 2.965 |
| NMLC Core Bit Set ID (khoảng) | 52 | 2.047 |
| NMLC Reaming Shell Set OD (khoảng) | 75.7 | 2.98 |
| Kích thước | Chiều kính lỗ | Chiều kính lõi | Chiều dài |
| NMLC | 75.69mm | 51.94mm | 1.0m |
| NMLC | 75.69mm | 51.94mm | 1.5m |
| NMLC | 75.69mm | 51.94mm | 3.0m |
| NMLC | 75.69mm | 51.94mm | 4.5m |
| NMLC | 75.69mm | 51.94mm | 6.0m |
| HMLC | 99.21mm | 63.50mm | 1.5m |
| HMLC | 99.21mm | 63.50mm | 3.0m |
| HMLC | 99.21mm | 63.50mm | 4.5m |
| HMLC | 99.21mm | 63.50mm | 6.0m |

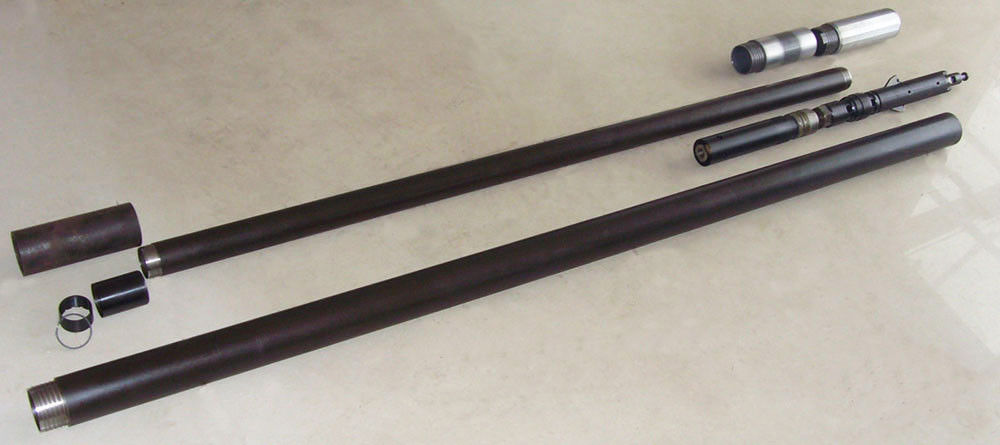

NMLC Diamond Drilling Core Barrel Standard Configuration
1-NMLC Head Assembly
2-NMLC Inner Tube
3-NMLC Stop Ring
4-NMLC Core Lifter
Vỏ nâng lõi 5-NMLC
6-NMLC Pump Out Valve assembly (Đồng bộ van bơm ra)
7-NMLC ống chia
8-NMLC ống bên ngoài
Bảo vệ sợi 9-NMLC
Lưu ý:
(1) NMLC lõi bit và vỏ reaming không bao gồm
(2) 1.5m / 5ft, 3m / 10ft, 4.5m / 15ft và 6m / 20ft NMLC thùng lõi có sẵn
(3) Lớp lót lõi nhựa có sẵn trong kích thước NMLC
