LẮP RÁP CỐT LÕI DÂY ĐÔI ỐNG ĐÔI NÉN NQU DÀNH CHO KHOAN NGANG
Roschen cung cấp nòng cốt NQU NWL-U tiêu chuẩn để sử dụng với thanh NQ / NRQ / NT.Nòng cốt NQU lý tưởng để sử dụng trong hầu hết các điều kiện khoan ngầm và có sẵn để ứng dụng trong lỗ kích thước N tiêu chuẩn DCDMA.Nó bao gồm cụm đầu NQU, các thành phần ống bên trong NQU và các thành phần ống bên ngoài NQU.
Nòng khoan kim cương ngầm NQU
Thùng lõi dây NQU
Thùng lõi đôi NQU
Đầu lắp ráp NQU
Thùng lõi NQU

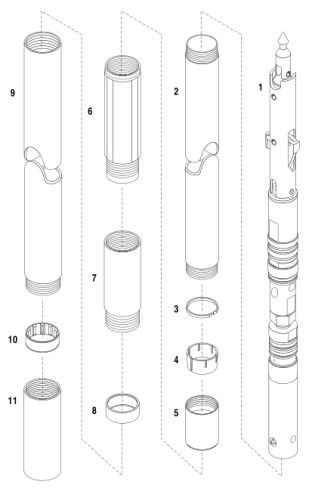

Thùng lõi NQU Cấu hình tiêu chuẩn:
Hội đồng trưởng 1-NQU
Ống bên trong 2-NQU
Chuông dừng 3-NQU
Bộ nâng lõi 4-NQU
Vỏ nâng lõi 5-NQU
Khớp nối khóa 6-NQU
Khớp nối bộ điều hợp 7-NQU
Vòng hạ cánh 8-NQU
Ống ngoài 9-NQU
Bộ ổn định ống bên trong 10-NQU
Bộ bảo vệ chỉ 11-NQU
Thông số tối thiểu NQU | mm | Inch |
Đường kính lỗ NQU (ước chừng) | 75,8 | 2.984 |
Đường kính lõi NQU (ước chừng) | 47,6 | 1.874 |
Bộ bit lõi NQU OD (ước chừng) | 75.3 | 2.965 |
ID bộ bit lõi NQU (ước chừng) | 47,6 | 1.874 |
Bộ vỏ doa NQU OD (ước chừng) | 75,8 | 2.984 |
NQU ống ngoài OD | 73 | 2,874 |
ID ống bên ngoài NQU | 60.3 | 2.374 |
NQU ống bên trong OD | 55,6 | 2.189 |
ID ống bên trong NQU | 50 | 1.969 |
GHI CHÚ:
(1) Không bao gồm bit lõi NQU và vỏ doa.
(2) Có sẵn các thùng lõi NQU 1,5 m / 5 ft và 3 m / 10 ft.
(3) Cũng có sẵn nòng cốt NQU mũi nhọn MKII mới nhất.
