5 ft 10 ft Triple Tube Core Barrel Assembly With Split Tube NQ3 HQ3 PQ3

1 sets
MOQ
N/A
giá bán
5 ft 10 ft Triple Tube Core Barrel Assembly With Split Tube NQ3 HQ3 PQ3
Đặc trưng Bộ sưu tập Mô tả sản phẩm Yêu cầu báo giá
Đặc trưng
Thông số kỹ thuật
Tên: Thùng cốt lõi
Kiểu: Thùng lõi thông thường
phong cách: Wireline Core Barrel
Vật liệu: Vỏ thép 4145 Châu Âu
Mô hình: Q Series lõi thùng NQ, HQ, PQ Wireline lõi thùng
Số liệu: Bristish Metric Core Barrel
Tiêu chuẩn: T 2-66, T 2-76, T 2-86, T 2-101, T 2-116; T6-76, T6-86, T6-101, T6-116
Thùng lõi: Boart Longyear Core Barrel
Thụy Điển Core Barrel: Thùng lõi, Atlas Copco lõi thùng
Công cụ: Wireline Coring Tools
Q 3 Series: Thùng 3, NQ 3, PQ 3 lõi
Thùng ba lõi: BMLC, NMLC, HMLC lõi ống ba lõi
Điểm nổi bật:

wireline core barrel

,

drilling core barrel

Thông tin cơ bản
Place of Origin: Germany
Hàng hiệu: ROSCHEN
Chứng nhận: ISO, API
Model Number: AQ, BQ, NQ, HQ, PQ, T36, T46, T56, T66, T76, T86, HWF, PWF, SWF, UWF, ZWF, RWT, EWT, AWT, BWT, NWT, HWT (Single Tube/Double Tube), EWG, AWG, BWG, NWG, HWG (Single Tube/Double Tube), EWM, AWM, BWM, NWM, T256, T266, T276, T286, T2101/T676, T686, T6101, T6116
Thanh toán
Packaging Details: Poly wooden case
Supply Ability: 100 sets
Mô tả sản phẩm

5 ft 10 ft ba ống lõi thùng lắp ráp với chia ống NQ3 HQ3 PQ3

Wireline lõi thùng ba ống lõi thùng với chia ống NQ3 HQ3 PQ3

Wireline Lõi Thùng Ba Ống Lõi Thùng 5 ft, 10 ft Với ​​Chia Ống NQ3 HQ3 PQ3

Mô tả sản phẩm Chi tiết

Wireline lõi thùng ba ống lõi thùng với chia ống NQ3 HQ3 PQ3

Mô tả của ba ống lõi thùng để bán:

NQ3 HQ3 PQ3 ba lõi thùng thường được sử dụng cho mục đích địa kỹ thuật, được thiết kế để tối đa hóa phục hồi lõi trong hình thành mềm, và thùng lõi loạt này có lợi thế về tài sản khoan tốt, hiệu quả cứu hộ cao và tiêu thụ thấp.

Nó bao gồm lắp ráp ống bên ngoài và lắp ráp ống bên trong. Hộp ván ép tiêu chuẩn xuất khẩu được sử dụng để đóng gói thùng lõi seri HQ này.

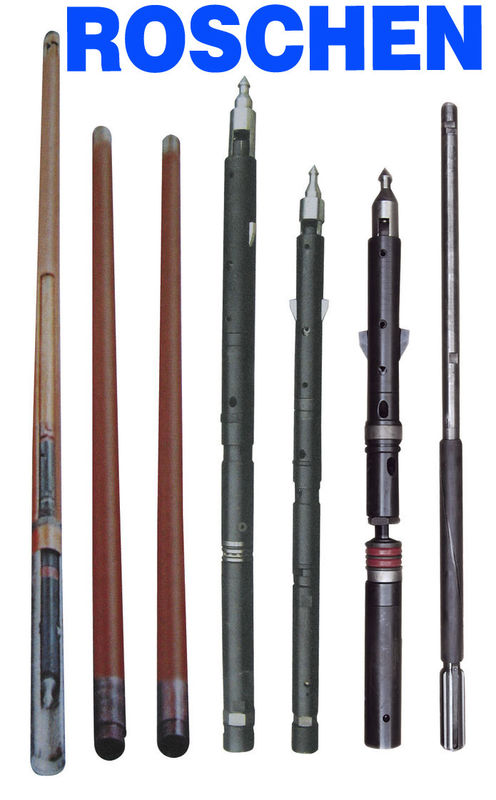

1. CORE BARREL

CẤU HÌNH & ỨNG DỤNG CORE BARREL:

Việc lắp ráp thùng lõi bao gồm các nhóm ống bên trong và nhóm ống bên ngoài.

Nhóm ống bên trong thu thập mẫu lõi trong quá trình khoan và độc lập với nhóm ống ngoài.

Nhóm ống bên trong bao gồm:

  • Đầu lắp ráp
  • Bên trong ống
  • Core Lifter Case
  • Core Lifter
  • Ngừng reo

Nhóm ống ngoài luôn luôn ở dưới đáy hố và chứa nhóm ống bên trong trong quá trình khoan.

Nhóm ống ngoài bao gồm phần còn lại của các thành phần lõi thùng:

  • Khóa khớp nối
  • Khớp nối bộ chuyển đổi
  • Ống ngoài
Ống lõi Core-thùng / Đôi ống lõi thùng với Split Tube

Lõi ống lõi kép với Split Tube, loại lõi thùng này bao gồm cùng một nhóm như đã đề cập ở trên nhưng sử dụng một ống thứ ba được gọi là ống lót bên trong hoặc ống chia được đặt bên trong ống bên trong.

Loạt Mô hình Mũi khoan (mm) Khoan lổ Ống ngoài Bên trong ống Đơn vị trọng lượng
Đường kính bên trong Đường kính ngoài Đường kính ngoài Đường kính ngoài Đường kính bên trong Đường kính ngoài Đường kính bên trong Kg / bộ
CQ series lõi thùng BQ 59,5 36,5 60 57,2 46 42,9 38,1 45
NQ 74,6 47,6 75,8 73 60,3 55,6 50 65
HQ 95,6 63,5 96 92,1 77,8 73 66,7 105
PQ 122 85 122,6 118 103 95,3 88,9 150




Boart Longyear Core Barrel Kích thước hệ thống
KÍCH THƯỚC CORE Ø HOLE Ø
AQTK 35,5 mm (1-3 / 8 in) 48 mm (1-7 / 8 inch)
BQ 36,4 mm (1-7 / 16 inch) 60 mm (2-3 / 8 in)
BQTK 40,7 mm (1-5 / 8 inch) 60 mm (2-3 / 8 in)
NQ 47,6 mm (1-7 / 8 inch) 75,7 mm (3 in)
NQTK (NQ2 ") 50,6 mm (2 in) 75,7 mm (3 in)
NQ3 45 mm (1-3 / 8 in) 75,7 mm (3 in)
HQ 63,5 mm (2-1 / 2 in) 96 mm (3-3 / 8 in)
HQ3 61,1 mm (2-3 / 8 in) 96 mm (3-3 / 8 in)
PQ 85 mm (3-3 / 8 inch) 122,6 mm (4-7 / 8 inch)
PQ3 83 mm (3-1 / 4 in) 122,6 mm (4-7 / 8 inch)



Kích thước hệ thống thùng lõi Atlas Copco
HỆ THỐNG CORE Ø HOLE Ø
mm trong mm trong
A 48,0 1,89 27,0 1,06
B 59,9 2,36 36,4 1,43
N 75,7 2,98 47,6 1,88
H 96,1 3,78 63,5 2,5
P 122,6 4,83 85,0 3,35
