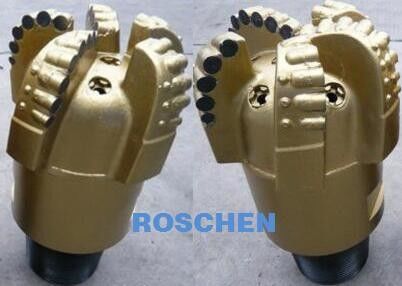

Mũi khoan lõi kim cương nhỏ gọn đa tinh thể cho bit lõi PDC phẳng / thiêu kết
Sintered Flat PDC Core Drill Bits Polycrystalline Compact Diamond Bit để khoan mềm với sự hình thành đá nứt
Thiêu kết phẳng PDC lõi khoan bit đa tinh thể Kim cương nhỏ gọn Bit
Lý tưởng để khoan trong các thành tạo trầm tích mềm đến trung bình là đồng nhất và có thẩm quyền. Các máy cắt PCD có sẵn trong một số kích cỡ và được đặt để mang lại tốc độ thâm nhập tối đa và tuổi thọ dài tùy thuộc vào ứng dụng. Các bit được xây dựng với một cơ thể ma trận bền, chịu mài mòn và gia cố đo. Kết quả là, các dao cắt bị mòn có thể được xoay hoặc thay thế cho phép tiếp tục sử dụng bit.
Ưu điểm của sản phẩm:
1. PCD thiêu kết bit với răng PCD cao cấp;
2. Cacbua vonfram làm thân mũi khoan;
3. Hơn 50 năm kinh nghiệm sản xuất;
4. Chất lượng rắn;
5. Bố trí dao cắt được cân bằng lực để khoan lỗ tròn chính xác và giảm xoáy bit;
6. Khe cắm lớn và cổng xả nước;
7. Thiết kế hình học tiên tiến để thâm nhập nhanh hơn;
Mũi khoan PDC giá tốt nhất để bán
Giới thiệu về PDC (Polycrystalline Diamond Compact):
PDC được làm từ bột kim cương siêu nhỏ và chất nền hợp kim cứng dưới nhiệt độ cao và cao
sức ép. Nó có khả năng chống mài mòn cao như kim cương, đồng thời khả năng chống va đập như hợp kim cứng và điều đó làm cho nó trở thành vật liệu tốt nhất như một máy cắt bit khoan. PDC cốt thép có bột kim cương dày đặc cao hơn, chất nền hợp kim cứng vuốt làm cho hai lớp rắn chắc như một. Vì vậy, PDC được gia cố của khả năng chống mài mòn siêu tốc, tuổi thọ dài hơn và hiệu quả cao.
Tính năng, đặc điểm:
1. Thích hợp cho các mations mềm đến trung bình (f = 1-10), đặc biệt thích hợp cho việc xây dựng đá cứng hơn, không có sẵn trong các hình dạng mài mòn, gãy, mài mòn mạnh.
2. Thân bit được áp dụng công nghệ thiêu kết tiên tiến, có độ bền cao và bảo vệ máy đo tốt;
3. Máy cắt kim cương đa tinh thể (PDC) chất lượng cao làm răng cắt và công nghệ hàn tiên tiến làm cho các bit có chất lượng ổn định.
4. Các bit có khả năng ứng dụng tầng mạnh, hiệu quả khoan cao và tuổi thọ cao. Hiệu suất khác nhau tốt hơn nhiều so với các bit PDC thân thép.
KÍCH THƯỚC BIT (INCH) | Mã PIN ĐĂNG KÝ API (INCH) | KHUYẾN NGHỊ ĐẾN TORITE (KN.M) |
4 1/2 đến 4 3/4 | 2 7/8 API | 6.0 ~ 7.5 |
5/8 đến 7 3/8 | 3/8 API | 9,5 ~ 12 |
7 1/2 đến 9 3/8 | API 4 1/2 | 16,0 ~ 22 |
9 1/2 đến 14 1/2 | 6 5/8 API | 38 ~ 43 |
14 5/8 đến 17 1/2 | 7 5/8 API | 46 ~ 54 |
Mô-men xoắn trang điểm kim cương và PDC được đề xuất | |||
Kích thước của bit | Kích thước & kiểu API Kết nối quay | Mô-men xoắn đề nghị | |
inch | inch | kft.lbs | KN.m |
3-11 / 16 "~ 4-1 / 2" | 2-3 / 8 " | 2,4 ~ 2,7 | 3,3 ~ 3,6 |
4-17 / 32 "~ 5" | 2-7 / 8 " | 4,7 ~ 5,1 | 6,3 ~ 6,9 |
5-1 / 32 "~ 7-3 / 8" | 3-1 / 2 " | 7,7 ~ 8.4 | 10,4 ~ 11,4 |
7-13 / 32 "~ 9-3 / 8" | 4-1 / 2 " | 17,8 ~ 19,5 | 24,1 ~ 26,5 |
9-13 / 32 "~ 14-1 / 2" | 6-5 / 8 " | 38,2 ~ 42,0 | 51,7 ~ 56,9 |
14-9 / 16 "~ 26" | 7-5 / 8 " | 60,9 ~ 67,0 | 82,5 ~ 90,8 |
Đặc điểm kỹ thuật mũi khoan PDC | |||||||||
Những loại chính | Đặc điểm kỹ thuật | Thông số hoạt động được đề xuất | |||||||
Kích thước | Mô hình | Số lượng lưỡi dao | Kích thước cắt chính | Vòi phun Qty | Chiều dài đo | Kết nối | Tốc độ quay (r / phút) | Trọng số trên bit (KN) | Tốc độ dòng chảy (lps) |
6 " | M1375GR / M433 | 7 | Ø13mm | 6 | 1,5 "~ 2" | 3 1/2 | 80 ~ 300 | 10 ~ 80 | 20 ~ 35 |
8 1/2 " | M1375GR / M433 | 7 | Ø13mm | 6 | 2 "~ 3,5" | 4 1/2 | 60 ~ 260 | 60 ~ 100 | 22 ~ 35 |
8 1/2 " | M1952FC / M323 | 5 | Ø19mm | 5 | 2 "~ 3,5" | 4 1/2 | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1655FGA / M323 | 5 | Ø16mm | 7 | 2 "~ 3,5" | 4 1/2 | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1655FG / M423 | 6 | Ø16mm | số 8 | 2 "~ 3,5" | 4 1/2 | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1655G / M423 | 6 | Ø16mm | 6 | 2 "~ 3,5" | 4 1/2 | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1953X / M323 | 5 | Ø19mm | 5 | 2 "~ 3,5" | 4 1/2 | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1954 / M323 | 5 | Ø19mm | 5 | 2 "~ 3,5" | 4 1/2 | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1366FG / M433 | 6 | Ø13mm | 6 | 2 "~ 3,5" | 4 1/2 | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1676FG / M423 | 7 | Ø16mm | 7 | 2 "~ 3,5" | 4 1/2 | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1942 / M223 | 4 | Ø19mm | 4 | 2 "~ 3,5" | 4 1/2 | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | S1365 / S423 | 6 | Ø13mm | 6 | 2 "~ 3,5" | 4 1/2 | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | S1665 / S323 | 6 | Ø16mm | 6 | 2 "~ 3,5" | 4 1/2 | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
9 1/2 " | S1953FG / S323 | 5 | Ø19mm | 6 | 2 "~ 3,5" | 6 5/8 | 60 ~ 250 | 20 ~ 100 | 30 ~ 40 |
9 1/2 " | M1664FG / M423 | 6 | Ø16mm | số 8 | 2 "~ 3,5" | 6 5/8 | 60 ~ 250 | 20 ~ 110 | 30 ~ 40 |
11 5/8 " | S1653 / S223 | 5 | Ø16mm | 7 | 2,5 "~ 4" | 6 5/8 | 60 ~ 250 | 30 ~ 130 | 30 ~ 60 |
12 1/4 " | M1963GR / M223 | 6 | Ø19mm | 6 | 2,5 "~ 4" | 6 5/8 | 80 ~ 250 | 30 ~ 140 | 28 ~ 70 |
12 1/4 " | M1662GR / M323 | 6 | Ø16mm | 7 | 2,5 "~ 4" | 6 5/8 | 80 ~ 250 | 30 ~ 140 | 28 ~ 70 |
12 1/4 " | M1675GR / M423 | 7 | Ø16mm | 6 | 2,5 "~ 4" | 6 5/8 | 80 ~ 250 | 30 ~ 140 | 28 ~ 70 |
12 1/4 " | S1952C / S323 | 5 | Ø19mm | 7 | 2,5 "~ 4" | 6 5/8 | 80 ~ 250 | 30 ~ 150 | 40 ~ 55 |
13 5/8 " | S1952 / S324 | 5 | Ø19mm | 7 | 2,5 "~ 4" | 6 5/8 | 60 ~ 250 | 20 ~ 110 | 45 ~ 60 |
14 3/4 " | M1952 / M324 | 5 | Ø19mm | 7 | 2,5 "~ 4" | 7 5/8 | 60 ~ 250 | 20 ~ 110 | 45 ~ 60 |
14 3/4 " | S1952 / S324 | 5 | Ø19mm | 7 | 2,5 "~ 4" | 7 5/8 | 60 ~ 250 | 20 ~ 110 | 45 ~ 60 |
16 " | S1952 / S324 | 5 | Ø19mm | 7 | 2,5 "~ 4" | 7 5/8 | 60 ~ 250 | 30 ~ 180 | 45 ~ 70 |
16 " | S1655JA / S324 | 6 | Ø16mm | 9 | 2,5 "~ 4" | 7 5/8 | 60 ~ 250 | 30 ~ 180 | 45 ~ 70 |
17 1/2 " | S1665JA / S324 | 6 | Ø16mm | 9 | 3,5 "~ 5" | 7 5/8 | 60 ~ 250 | 30 ~ 200 | 45 ~ 80 |
17 1/2 " | S1954 / S324 | 5 | Ø19mm | 7 | 3,5 "~ 5" | 7 5/8 | 60 ~ 250 | 30 ~ 200 | 45 ~ 80 |
22 " | S1995CA / S324 | 9 | Ø19mm | 12 | 2,5 "~ 3,5" | 7 5/8 | 60 ~ 250 | 30 ~ 200 | 45 ~ 80 |
