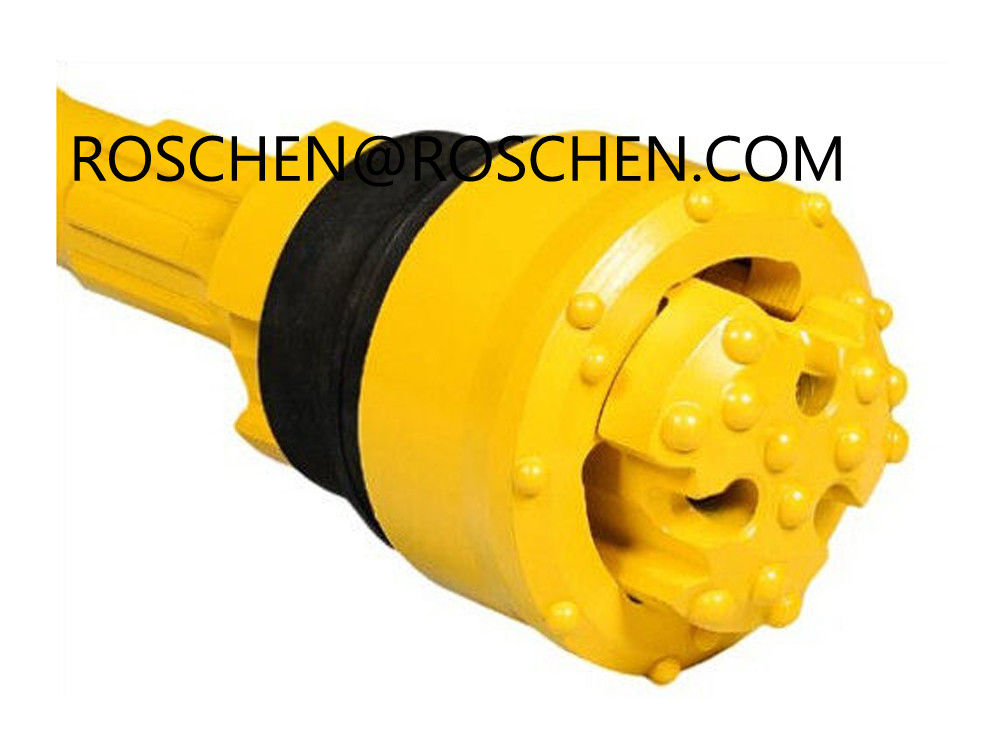

Overburden Drill Bit overburden drilling system 70mm - 400mm OD

Hệ thống khoan quá tải

Lắp ráp hệ thống chiến lược

Phương pháp khoan chiến lược được sử dụng với các giàn khoan quay khí và hầu hết các máy khoan búa của các nhà sản xuất.Cần khoan được kết nối với ổ đĩa trên giàn bằng cách sử dụng một phụ chuyển đổi hoặc phụ xoay.Sau đó, cần khoan được nối với búa xuống lỗ bằng phương pháp tương tự.Đai ốc mâm cặp và các vòng chia được tháo ra để lắp vào chuôi của thiết bị dẫn hướng và được bảo đảm bằng cách thay thế các vòng chia và đai ốc mâm cặp.

Mũi doa, ở vị trí đóng, bây giờ được lắp vào giày vỏ.Vì búa gõ ở dưới cùng của lỗ, làm việc trực tiếp phía trên mũi khoan, nên lực để kéo ống vách xuống được truyền theo đường guốc của ống vách.Không khí thải từ máy khoan chuyển hướng các hom rời đi lên qua các rãnh trên thiết bị dẫn hướng, đẩy chúng lên giữa cần khoan và thành ống ra ngoài thông qua đầu xả được gắn vào ống chống.Bằng cách sử dụng đầu xả, việc khoan không chỉ an toàn hơn mà còn sạch hơn với môi trường.Chiến lược có thể được sử dụng với bọt hoặc nước để hỗ trợ loại bỏ vết cắt.

Xả tốt

Xả tốt là điều cần thiết với bất kỳ hoạt động khoan thành công nào hoặc khi sử dụng hệ thống khoan quá tải.Hệ thống Stratex cung cấp các tia khí bên trên và bên dưới thiết bị dẫn hướng, tạo ra một khoảng chân không trên bề mặt của mũi doa, loại bỏ các hom với vận tốc hình khuyên lớn hơn.Các cacbua của máy đo dọc theo mặt của mũi khoan và mũi doa có tác dụng nghiền hom thành các hạt mịn hơn, phần lớn được loại bỏ khỏi lỗ.Các hom còn lại được ép lại vào thành của hốc, để lại ít vật liệu được chiết ra khỏi hốc.

Ưu điểm:

• Loại bỏ hiệu quả các cành giâm từ phía trên thiết bị dẫn hướng, giúp búa không bị kẹt và các vấn đề về mô-men xoắn
• Loại bỏ các cành mảnh từ xung quanh hệ thống bit và vỏ bọc tạo ra ít ma sát hơn và đạt được độ sâu sâu hơn và loại bỏ vỏ bọc dễ dàng hơn
• Giảm tổn thất do các vấn đề lưu thông bằng cách tăng độ chân không trong quá trình cắt bỏ
• Đối với các ứng dụng độc đáo, vận tốc hình khuyên có thể được tăng lên bằng cách thay đổi luồng không khí trong hệ thống lái doa

1. Doa một mảnh và mũi khoan
2. Thiết bị dẫn hướng một mảnh và chuôi
3. Vỏ bọc với tay áo giày
4. Vỏ bọc
5. Hệ thống tập trung đai ốc cánh
6. Thanh khoan
7. Bộ chuyển đổi vỏ
8. Xả đầu
9. Xoay phụ

vận tốc không khí hình khuyên (fpm) =

không khí tiêu thụ miễn phí (cfm) x 144

diện tích hình khuyên (sq. in.) *

Thanh khoan

Nắp gạt nước
Cần gạt nước

Xả cơ thể

Kẹp xả
Bộ chuyển đổi

Kết thúc vỏ trống

Kẹp bộ điều hợp

Grippers có thể thay thế

Ghim kết thúc

Hộp cuối

Vỏ bọc

Hammer Shank

Hướng dẫn thiết bị

Vỏ giày

Bit doa

Hệ thống chiến lược sử dụng mũi doa một mảnh và mũi khoan di chuyển ra ngoài đến vị trí mở hoàn toàn trên trục lệch tâm bằng cách xoay nửa vòng sang phải.

Hệ thống mũi khoan doa này mở ra một lỗ có đường kính lớn hơn đường kính của vỏ.Vỏ đồng thời được hạ xuống lỗ khi mũi khoan thí điểm doa khoan.Mũi khoan được quay với tốc độ 10 đến 40 vòng / phút trong khi khoan bằng búa.

Khi đạt đến độ sâu khoan được chỉ định, hệ thống mũi khoan doa được rút vào trong vỏ bằng cách tác động lực căng nhẹ và đảo ngược hướng quay của mũi khoan.Thiết kế của hệ thống bit hoa tiêu doa kết hợp với phương pháp ổ trục kín khiến cho việc mất bit hoa tiêu hầu như không thể xảy ra.Hệ thống bit này, ở vị trí đóng, có thể dễ dàng tháo ra qua đế giày và vỏ bọc.

Đang làm việc
Chức vụ

Đã rút lại
Chức vụ

Một số mẫu chuỗi như sau:

365

240

190

140

90

365

215

165

115

365

215

140

90

Hệ thống chiến lược (mm)

70

80

90

115

140

165

190

215

240

365

Tối đa bình thường - Độ sâu lỗ (ft)

200

250

300

500

500

500

500

-

-

-

1. Cùm và thiết bị dẫn hướng một mảnh được sản xuất từ ​​vật liệu chất lượng cao nhất với kiểm soát chất lượng nghiêm ngặt.

2. Máy bay phản lực được sử dụng để ngăn chặn bất kỳ sự cố nào đối với việc mở và thu lại hoạt động của mũi khoan doa và việc dọn sạch các hom phía trên hệ thống mũi khoan doa.

3. Hệ thống ổ trục kín để dễ dàng xoay bit lệch tâm ra ngoài hoặc thu vào vỏ.

4. Vỏ bọc với giày: Vỏ có thể được cung cấp với các đầu trơn hoặc ren.

5. Bỏ qua rãnh ngay phía trên hệ thống khóa để làm sạch hom và đảm bảo tiếp xúc hoàn toàn với mặt khoan.

6. Vai thon trên mũi doa giúp loại bỏ sự ràng buộc của vỏ và hỗ trợ việc rút bit doa vào trong vỏ.

7. Doa một mảnh và mũi khoan được sản xuất từ ​​vật liệu chất lượng cao nhất, được kiểm soát chất lượng nghiêm ngặt.

8. Đồng hồ đo cacbua bảo vệ cho nhiệm vụ nặng, phi công một mảnh và mũi doa.

9. Dome cacbua trên phi công hạng nặng và mũi doa.

Được sử dụng khi khoan đồng tâm là yêu cầu:

• Khoan hiệu suất cao
• Doa một mảnh
• Thiết bị hướng dẫn một mảnh
• Được làm từ thép hợp kim nhiệt luyện cứng
• Kinh ngạc với một loạt các miếng chèn cacbua vonfram tích cực
• Giảm chi phí khoan trên mỗi foot
• Hiệu suất được đảm bảo *
• Dịch vụ đảm bảo
• Nhiều loại phụ kiện
• Sản xuất trong điều kiện chất lượng nghiêm ngặt được kiểm soát

* Khi được sử dụng kết hợp với khuyến nghị và thông số kỹ thuật của nhà sản xuất.

Dụng cụ
Kích thước

Vỏ bọc
OD (VÀO)
a

Trên danh nghĩa
Kích thước vỏ
(TRONG)

Vỏ bọc
Tường

Vỏ bọc
Hiển thị i / d
b

Hố
Dia.
c

70 mm

3.5

3.0

.216

2,75

3,75

80 mm

4.0

3.5

.266

3.125

4.875

90 mm

4,5

4.0

.237

3.625

5.0

115 mm

5.563

5.0

.258

4,5

6.125

140 mm

6,625

6.0

.280

5.5

7,5

165 mm

7.625

7.0

.301

6,5

8,75

190 mm

8.625

8.0

.322

7,5

9,75

210 mm

9,625

9.0

.342

8.350

11.0

215 mm

10.0

9.5

.350

8.625

11.125

240 mm

10,75

10.0

.365

9.525

11,25

Áp suất không khí tối đa được đề xuất cho các hệ thống khoan chiến lược

Áp suất không khí tối đa được đề xuất cho khoan Stratex với búa xuống lỗ là 12 bar, tương đương 210 psi.

Tốc độ quay phụ thuộc vào kích thước của bit Stratex và hình thành được khoan.Tốc độ quay có thể phải thay đổi khi sự hình thành thay đổi.Bảng hiển thị tốc độ quay được đề xuất cho các kích thước Chiến lược khác nhau.

Hệ thống chiến lược (mm)

70

80

90

115

140

165

190

215

240

280

Tốc độ (vòng / phút)

20 - 40

10 - 25

Hệ thống chiến lược (mm)

70

80

90

115

140

165

190

215

240

280

Mô-men xoắn cực tiểu (ft / lb)

570

600

663

1470

2200

2950

4000

4000

4000

7000

Kích thước dụng cụ

Kích thước vỏ

ID giày lái
(B)

Chiều dài giày lái
(C)

Hướng dẫn khoảng cách vỏ bọc
(D)

Đường kính doa
(E)

Bit
Kích thước
(F)

Hướng dẫn khoảng cách vỏ bọc
(D)

Kích thước danh nghĩa

OD
(A)

Tường
(S)

70

3

3,50

.216

2.750

2,5

4,25

3,75

2,75

2.968

80

3.5

4.0

.237

3,156

2,75

4,5

4.375

3

3,437

90

4

4,5

.247

3.650

3.5

5

5

3.5

3.937

110

5

5.562

.375

4.375

5.5

7.50

6.125

4,25

4,75

115

5

5.562

.258

4,575

5.5

7.50

6.125

4,25

4.937

132

6

6,625

.432

5.188

5

7.75

7,5

4.875

5.593

140

6

6,625

.280

5.575

5

7.75

7,5

5.125

5.937

142

7

7

.498

5.575

5

7.625

7.875

5,25

5,875

150

7

7

.272

5.937

5

7.625

7.875

5,25

6.375

160

7

7.625

.500

6.036

5.5

8.25

8,75

6.125

6.500

165

7

7.625

.301

6,575

5.5

8.25

8,75

6,25

6.937

180

số 8

8.625

.500

7.075

6

8,75

10

6,75

7,535

190

số 8

8.625

.277

7,575

6

8,75

10

7.375

7.937

200

9

9,625

.500

7.937

6

9

11

7.625

8,437

210

9

9,625

.342

8.312

6

9

11

số 8

8.845

215

10

10

.250

8.625

6

9

11

số 8

9.250

230

10

10,75

.500

9.050

7

10,25

11,75

8,75

9,625

235

10

10,75

.365

9.275

7

10,25

11,75

9

9,890

250

11

11,75

.500

10

7

10,75

13,25

9,625

10,62

260

11

11,75

.375

10,25

7

10,75

13,25

10

10,87

280

12

12,75

.500

10,937

7

11

14,5

10,625

11,56

300

13,37

13.375

.430

*

số 8

12

15

10,625

*

310

14

14

.500

12,25

số 8

12

15,75

12

12,87

360

16

16

.500

14,25

10

14,25

18

14

14,87

410

18

18

.500

*

10

*

20

15

*

420

18,62

18,62

.430

*

10

*

20,37

15

*

455

20

20

.500

*

11

*

22

17,5

*

510

22

22

.500

20.075

11

16

24

18

*

560

24

24

.500

22.075

11

16,5

26

20

22,75

610

26

26

.500

23.875

12

17

28

22

*

660

28

28

.500

25.875

12

17,5

30

24

*

710

30

30

.500

27.875

12

19

32,5

26

*

760

32

32

.500

29.875

14

21

34,5

28

*

810

34

34

.500

31.875

14

21,5

36,5

30

32,62

860

36

36

.500

33,75

14

23

38,5

32

*

1000

42

42

.500

39.375

16

*

44,5

38

*

1150

48

48

.500

45.375

16

*

51

42

*

Mũi doa đồng tâm mới nhất được sử dụng cho đường kính lớn

yêu cầu:

• Khoan hiệu suất cao
• Năm cánh có thể thu vào
• Được làm từ thép hợp kim nhiệt luyện cứng
• Kinh ngạc với một loạt các miếng chèn cacbua vonfram tích cực
• Giảm chi phí khoan trên mỗi foot
• Hiệu suất được đảm bảo **
• Dịch vụ đảm bảo
• Nhiều loại phụ kiện
• Đội ngũ nhân viên có năng lực, tận tâm
• Sản xuất trong điều kiện chất lượng nghiêm ngặt được kiểm soát
• Kích thước từ 20 "
• Kích thước tùy chỉnh có sẵn

Kích thước dụng cụ

Kích thước vỏ

Lái giày

Chiều dài giày lái

Hướng dẫn về Phân khu vỏ bọc.

Đường kính doa

Hướng dẫn OD

LỜ MỜ
(mm)

Kích thước danh nghĩa

OD

Max
Tường

460

20

20.000

0,500

18.125

9.000

14,00

21.250

18.750

510

22

22.000

0,500

20.125

10.000

15,50

23.250

20.750

560

24

24.000

0,500

22.125

10.000

15,50

25.250

22.750

610

26

26.000

0,500

24.125

11.000

16,50

27.250

24.750

660

28

28.000

0,500

26.125

12.000

17,50

29.250

26.750

710

30

30.000

0,500

27.875

12.000

19.00

32.500

*

760

32

32.000

0,500

29.875

14.000

21.00

34.500

*

810

34

34.000

0,500

31.875

14.000

21,50

36.500

36.620

860

36

36.000

0,500

33.750

14.000

23.00

38.500

*

1000

42

42.000

0,500

39.375

16.000

*

44.500

*

1150

48

48.000

0,500

45.375

16.000

*

51.000

*
