Chi tiết Nhanh:
W Casing
WT Casing
Vỏ Metric
W Series DCDMA
Sự miêu tả:

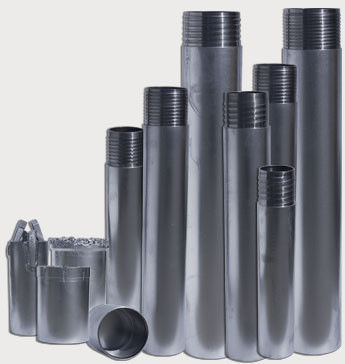

Vỏ bọc
Roschen sản xuất và phân phối các tiêu chuẩn công nghiệp DCDMA W thread và WT phí bảo hiểm.
W
Vỏ bọc này được dùng cho việc sử dụng đơn lẻ, hoặc các tình huống mà vỏ hộp còn lại trong lỗ. Vỏ W được làm từ ống DCDMA C80 và sử dụng dạng DCDMA W. Với một sợi thẳng, thiết kế vỏ bọc phổ quát này có thể được sử dụng trong bất kỳ ứng dụng khoan nào mà cần có lớp vỏ ren trong đất.
Ống
Ống song song tương thích với các dụng cụ có lỗ trong đường dây dẫn Q / E và kích thước DCDMA W chuẩn cho phép làm tổ với lớp vỏ W khác.
Thiết kế chủ đề
Mối hai mông cung cấp sức mạnh trong lái xe và châm ngòi.
WT
Vỏ này được thiết kế để vượt qua kỳ vọng và tính năng nhanh hơn và dễ dàng thực hiện và phá vỡ các đặc tính hơn so với vỏ W tiêu chuẩn. Sợi này hoạt động tốt dưới điều kiện khoan khó khăn và được thiết kế để ứng dụng lặp đi lặp lại. Vỏ WT được làm bằng ống DCDMA C80 và sợi HD tăng dần sẽ tăng cường độ bền.
Ống
Ống song song tương thích với các dụng cụ có lỗ trong đường dây dẫn Q / E và kích thước DCDMA W chuẩn cho phép làm tổ với lớp vỏ W khác.
Thiết kế chủ đề
Tương thích với thanh gậy HD.
Các khớp nối giảm dần và ít sợi trên mỗi inch giúp dễ dàng và nhanh chóng làm và phá vỡ sự giảm mòn và giảm chi phí lao động.
Khớp nối hai đinh và khe hãm công suất lớn cung cấp sức mạnh xoắn và kéo mạnh hơn.
Chỉ thon giảm căng thẳng và cung cấp một khớp cứng để giảm vận chuyển và mất chất bôi trơn.
Hiệu suất tải 40% cung cấp độ bền kéo lớn hơn để cho phép thu hồi từ các điều kiện mặt đất khó khăn và sử dụng lặp lại.
Chủ đề dễ dọn sạch hơn do khoảng cách rộng hơn của sợi cho các tình huống khi vỏ được tái sử dụng.
Thông số kỹ thuật:
Kích thước: AW, BW, NW, HW, PW, SW, ZW, BWT, NWT, HWT, PWT, SWT
146, 131, 116, 101, 86, 76, 66, 56 & 46 mm.
THÔNG SÔ KY THUẬT
| KÍCH THƯỚC | Ống OD | ID ống | Chủ đề |
| A | B | mỗi inch | |
| (mm) | (mm) | (TPI) | |
| 146 (143/134) | 143,3 | 133,3 | 4 |
| 131 (128/119) | 128,4 | 118,4 | 4 |
| 116 (113/104) | 113,4 | 103,4 | 4 |
| 101 (98/89) | 98,4 | 88,4 | 4 |
| 86 (84/77) | 84,4 | 77,5 | 4 |
| 76 (74/67) | 74,4 | 67,5 | 4 |
| 66 (64/57) | 64,4 | 57,5 | 4 |
| 56 (54/47) | 54,3 | 47,4 | 4 |
| 46 (44/37) | 44,3 | 37,4 | 4 |
| Q Drill khoan loạt | |||
| Kích thước | Đường kính ngoài (mm) | Đường kính trong (mm) | Độ dày của tường (mm) |
| Thanh AQ | 44,5 | 34,9 | 4,8 |
| Thanh BQ | 55,5 | 46 | 4,75 |
| Que NQ | 71 | 60 | 5,5 |
| Thanh địa chỉ | 88,9 | 77,9 | 5,5 |
| Thanh PQ | 114,3 | 103,4 | 5,5 |
| Ống vỏ | |||
| Kích thước | Đường kính ngoài (mm) | Đường kính trong (mm) | Chủ đề mỗi inch |
| NW | 88,9 | 76,2 | 4 |
| HW | 114,3 | 101,6 | 4 |
| PW | 139,7 | 127 | 4 |
| 6 " | 168 | 149 | 4 |
| WL46 | 44,15 | 37,15 | 4 |
| WL56 | 54,15 | 47,15 | 4 |
| WL66 | 64,25 | 57,25 | 4 |
| WL76 | 74,25 | 67,25 | 4 |
| WL86 | 84,25 | 77,25 | 4 |
| WL101 | 98 | 88,3 | 4 |
| WL116 | 113 | 103,3 | 4 |
| WL131 | 128 | 118,3 | 4 |
| WL146 | 143 | 133,3 | 4 |
| Dữ liệu Drill Rod | ||||||
| ID | OD | Trọng lượng / 10 ' | Vol / 100 ' | |||
| Kích thước | inch / mm | inch / mm | Kilôgam | Lbs | Lít | Hoa Kỳ Gal. |
| A | 1,375 "/34,9mm | 1.750 "/44.5mm | 14,04 | 31 | 29,14 | 7,7 |
| ATW | 1.437 "/36.5mm | 1.750 "/44.5mm | 12.05 | 26,6 | 31,79 | 8.4 |
| B | 1.812 "/46.0mm | 2,188 "/ 56,6mm | 18.12 | 40 | 50,72 | 13.4 |
| BTW | 1.909 "/48.5mm | 2.225 "/ 56.5mm | 15,76 | 34,8 | 56,02 | 14,8 |
| N | 2.375 "/ 60.3mm | 2.750 "/69.9mm | 23,55 | 52 | 87,05 | 23 |
| NTW | 2.525 "/ 64.2mm | 2.875 "/ 73.0mm | 22,83 | 50,4 | 98,4 | 26 |
| H | 3.062 "/ 77.8mm | 3.500 "/88.9mm | 34,88 | 77 | 144,58 | 38,2 |
| P | 4.062 "/103.2mm | 4,625 "/117.5mm | 48,02 | 106 | 255.1 | 67,4 |
| Coring Bit Data | ||||
| Đường kính lõi | Đường kính lỗ | Lô Hole | ||
| Kích thước | inch / mm | inch / mm | Lít / 100m | Hoa Kỳ Gal./100Ft |
| A | 1.062 "/ 27.0mm | 1.890 "/48.0mm | 181 | 14,6 |
| ATW | 1.185 "/ 30.1mm | 1.890 "/48.0mm | 181 | 14,6 |
| B | 1.432 "/36.5mm | 2.360 "/ 60.0mm | 282,2 | 22,7 |
| BTW | 1.656 "/ 42.0mm | 2.360 "/ 60.0mm | 282,2 | 22,7 |
| N | 1.875 "/ 47.6mm | 2.980 "/ 75.7mm | 451 | 36,3 |
| NTW | 2.205 "/ 56.0mm | 2.980 "/ 75.7mm | 451 | 36,3 |
| H | 2.500 "/63.5mm | 3,782 "/96,0mm | 724,4 | 58,3 |
| P | 3.345 "/ 85.0mm | 4.827 "/122.6mm | 1180,4 | 95,1 |
| Dữ liệu vỏ | ||||||
| ID | OD | Trọng lượng / 10 ' | Lô Hole | |||
| Kích thước | inch / mm | inch / mm | Kilôgam | Lbs | Lít / 100m | USGal./100Ft |
| AW | 1,90 "/ 48,26mm | 2.350 "/ 59.99mm | 17,21 | 38 | 85,3 | 18,8 |
| BW | 2.375 "/ 60.2mm | 2.975 "/ 75.44mm | 31,71 | 70 | 136,2 | 30 |
| NW | 2,99 "/ 75.95mm | 3,620 "/91.95mm | 38,95 | 86 | 202,4 | 44,5 |
| HW | 3,93 "/99,82mm | 4,630 "/117,6mm | 51,19 | 113 | 331,1 | 72,8 |
| PW | 4,84 "/122,94mm | 5.660 "/143.7mm | 65,23 | 144 | 494,8 | 108,8 |
Chiều dài hiệu quả tiêu chuẩn là 3,0, 1,5, 1,0 & 0,5 mét. Các độ dài khác có thể được sản xuất theo yêu cầu.
Tất cả các ống vỏ đều có ren tay phải. Sợi trái có thể được sản xuất nếu được yêu cầu.
