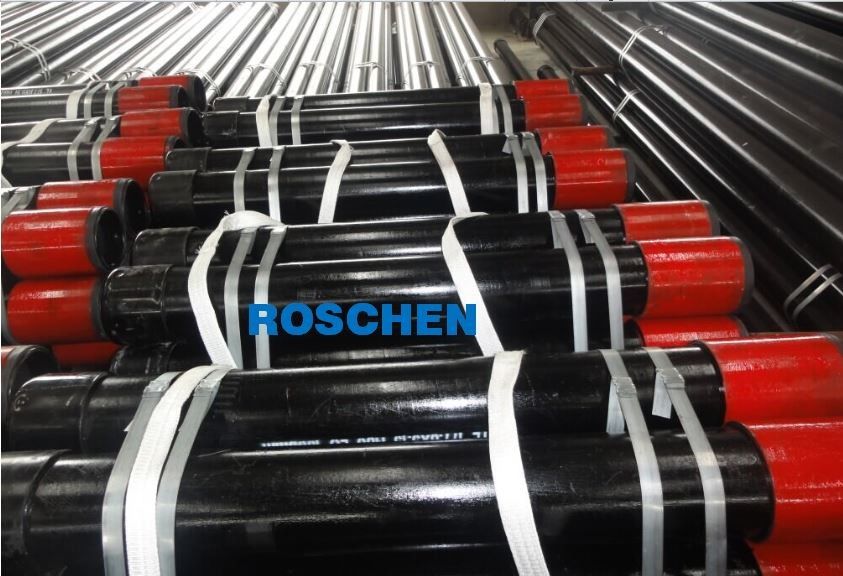

Upset Tubing hoặc Upset vỏ ống
Upsetting là một quá trình rèn để tạo ra một bức tường dày hơn ở các đầu ống.Upset Tubing (EUE) là một đường ống dài có khớp nối được lắp đặt trong giếng khoan để tạo điều kiện khai thác dầu và khí đốt.Các mối nối ống được thiết kế phù hợp với một loại giếng nhất định, dựa trên các điều kiện và chất lỏng dưới lòng đất.Nó hoạt động như một ống dẫn, qua đó chất lỏng hoặc khí được tạo ra được truyền từ đáy lên bề mặt.Mối nối ống là một đường ống có chiều dài tương đối có thể thay đổi chiều dài ở bất kỳ đâu từ 25 đến 30 ft. Chiều dài lý tưởng này cho phép sản xuất dễ dàng vì mối nối ống được gắn ren ở cả hai bên và có thể chạy xuống giếng có độ sâu bất kỳ.
1,315 ”X 1,80 lb / ft TPS Multiseal PS-6
| Sự chỉ rõ | ||
| Đường ống danh nghĩa OD | 3,50 " | |
| Kích thước trôi dạt | 2,625 " | |
| Lớp thép | L-80 | |
| Trọng lượng danh nghĩa | 12,95 lb / ft | |
| Độ dày tường danh nghĩa | 0,375 " | |
| ID danh nghĩa | 2,750 " | |
| Độ dài kết nối | Ghim độ dài LP Hộp chiều dài LB LB tối thiểu = LP-0,43 " |
|
| Kết nối làm mất kết nối | 3,35 " | |
| Tiêu chí sản xuất | API 5CT | |
| Tubing Capacities | ||
| Sức mạnh năng suất cơ thể | 295000 lbs | 1314 kN |
| Thu gọn API | 15310 psi | 1056 thanh |
| Lợi nhuận nội bộ | 15000 psi | 1034 bar |
| Sức mạnh chung | 351000 lbs | 1562 kN |
| Đặc điểm kỹ thuật kết nối | |||
| Sự liên quan | ROS-multiseal PS-6 | Tương thích với | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4,313 " | TÔI | 2.687 " |
| Độ dài kết nối | Ghim độ dài LP | Hộp chiều dài LB | LB tối thiểu = LP-0,43 " |
| 3,77 " | Tối thiểu | ||
| 5,03 " | Tiêu chuẩn | 1 recut | |
| 6,28 " | Loại 2 | 2 recut | |
| 7,54 " | Loại 3 | 3 recut | |
| Mô men xoắn tối thiểu | 5500 lb / ft | 7460 N m | |
| Tối ưu hóa mô-men xoắn | 6190 lb / ft | 8390 N m | |
| Mô-men xoắn cực đại | 6880lb / ft | 9330 N m | |
| Hiệu quả kéo kết nối | 119% | Tiêu chuẩn thanh tra | API 5A5, API 5CT |
3,500 ”X 15,8 lb / ft Hydril PH6
| Sự chỉ rõ | ||
| Đường ống danh nghĩa OD | 3,50 " | |
| Kích thước trôi dạt | 2.423 " | |
| Lớp thép | T-95 | |
| Trọng lượng danh nghĩa | 15,8 lb / ft | |
| Độ dày tường danh nghĩa | 0,476 " | |
| ID danh nghĩa | 2,548 " | |
| Độ dài kết nối | ||
| Kết nối làm mất kết nối | 3,34 " | |
| Tiêu chí sản xuất | API 5CT | |
| Tubing Capacities | ||
| Sức mạnh năng suất cơ thể | 430000 lbs | 1914 kN |
| Thu gọn API | 22330 psi | 1540 bar |
| Lợi nhuận nội bộ | 22610 psi | 1559 thanh |
| Sức mạnh chung | 430000 lbs | 1914 kN |
| Đặc điểm kỹ thuật kết nối | |||
| Sự liên quan | Hydril PH-6 | Tương thích với | 3 1/2 PS6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4,5 " | TÔI | 2.485 " |
| Tối thiểu | |||
| Tiêu chuẩn | 1 recut | ||
| Loại 2 | 2 recut | ||
| Loại 3 | 3 recut | ||
| Mô men xoắn tối thiểu | 6400 lb / ft | 8648 N m | |
| Tối ưu hóa mô-men xoắn | 7200 lb / ft | 9730 N m | |
| Mô-men xoắn cực đại | 8000lb / ft | 10810 N m | |
| Hiệu quả kéo kết nối | 100% | Tiêu chuẩn thanh tra | API 5A5, API 5CT |
3,500 ”X 15,8 lb / ft Hydril PSHW533
| Sự chỉ rõ | ||
| Đường ống danh nghĩa OD | 3,50 " | |
| Kích thước trôi dạt | 2.423 " | |
| Lớp thép | L-80 | |
| Trọng lượng danh nghĩa | 15,8 lb / ft | |
| Độ dày tường danh nghĩa | 0,476 " | |
| ID danh nghĩa | 2,548 " | |
| Độ dài kết nối | ||
| Kết nối làm mất kết nối | 4,49 " | |
| Tiêu chí sản xuất | API 5CT | |
| Tubing Capacities | ||
| Sức mạnh năng suất cơ thể | 362000 lbs | 1611 kN |
| Thu gọn API | 18810 psi | 1296 thanh |
| Lợi nhuận nội bộ | 19040 psi | Thanh 1313 |
| Sức mạnh chung | 362000 lbs | 1611 kN |
| Đặc điểm kỹ thuật kết nối | |||
| Sự liên quan | 3 1/2 "PSHW533 | Tương thích với | PSH503 PSH553 PSH563 |
| OD | 4.160 " | TÔI | 2,498 " |
| Tối thiểu | |||
| Tiêu chuẩn | 1 recut | ||
| Loại 2 | 2 recut | ||
| Loại 3 | 3 recut | ||
| Mô men xoắn tối thiểu | 6400 lb / ft | 10540 N m | |
| Tối ưu hóa mô-men xoắn | 7200 lb / ft | 12702 N m | |
| Mô-men xoắn cực đại | 8000lb / ft | 12702N m | |
| Hiệu quả kéo kết nối | 100% | Tiêu chuẩn thanh tra | API 5A5, API 5CT |
3,500 ”X 15,8 lb / ft Hydril PSHW533
| Sự chỉ rõ | ||
| Đường ống danh nghĩa OD | 3,50 " | |
| Kích thước trôi dạt | 2.423 " | |
| Lớp thép | T-95 | |
| Trọng lượng danh nghĩa | 15,8 lb / ft | |
| Độ dày tường danh nghĩa | 0,476 " | |
| ID danh nghĩa | 2,548 " | |
| Độ dài kết nối | ||
| Kết nối làm mất kết nối | 4,49 " | |
| Tiêu chí sản xuất | API 5CT | |
| Tubing Capacities | ||
| Sức mạnh năng suất cơ thể | 430000 lbs | 1914 kN |
| Thu gọn API | 22330 psi | 1540 bar |
| Lợi nhuận nội bộ | 22610 psi | 1559 thanh |
| Sức mạnh chung | 430000 lbs | 1914 kN |
| Đặc điểm kỹ thuật kết nối | |||
| Sự liên quan | 3 1/2 "PSHW533 | Tương thích với | PSH503 PSH553 PSH563 |
| OD | 4.160 " | TÔI | 2,498 " |
| Tối thiểu | |||
| Tiêu chuẩn | 1 recut | ||
| Loại 2 | 2 recut | ||
| Loại 3 | 3 recut | ||
| Mô men xoắn tối thiểu | 7800 lb / ft | 10540 N m | |
| Tối ưu hóa mô-men xoắn | 9400 lb / ft | 12702 N m | |
| Mô-men xoắn cực đại | 11100lb / ft | 12702N m | |
| Hiệu quả kéo kết nối | 100% | Tiêu chuẩn thanh tra | API 5A5, API 5CT |
3,500 ”X 15,8 lb / ft Hydril PSHW533
| Sự chỉ rõ | ||
| Đường ống danh nghĩa OD | 3,50 " | |
| Kích thước trôi dạt | 2.423 " | |
| Lớp thép | L-80 | |
| Trọng lượng danh nghĩa | 15,8 lb / ft | |
| Độ dày tường danh nghĩa | 0,476 " | |
| ID danh nghĩa | 2,548 " | |
| Độ dài kết nối | ||
| Kết nối làm mất kết nối | 4,49 " | |
| Tiêu chí sản xuất | API 5CT | |
| Tubing Capacities | ||
| Sức mạnh năng suất cơ thể | 362000 lbs | 1611 kN |
| Thu gọn API | 18810 psi | 1296 thanh |
| Lợi nhuận nội bộ | 19040 psi | Thanh 1313 |
| Sức mạnh chung | 362000 lbs | 1611 kN |
| Đặc điểm kỹ thuật kết nối | |||
| Sự liên quan | 3 1/2 "PSHW533 | Tương thích với | PSH503 PSH553 PSH563 |
| OD | 4.160 " | TÔI | 2,498 " |
| Tối thiểu | |||
| Tiêu chuẩn | 1 recut | ||
| Loại 2 | 2 recut | ||
| Loại 3 | 3 recut | ||
| Mô men xoắn tối thiểu | 7800 lb / ft | 10540 N m | |
| Tối ưu hóa mô-men xoắn | 9400 lb / ft | 12702 N m | |
| Mô-men xoắn cực đại | 9400lb / ft | 12702N m | |
| Hiệu quả kéo kết nối | 100% | Tiêu chuẩn thanh tra | API 5A5, API 5CT |
APT 5CT quy định các yêu cầu của Vỏ và ống cho mục đích sản xuất dầu hoặc khí đốt, phải được bọc bằng vật liệu có đủ độ bền và chức năng.
Ống dẫn dầu là bộ phận chính của công trình giếng khoan.Chúng được chọn cho các điều kiện cụ thể được dự đoán trong một giếng nhất định.Tốc độ dòng sản xuất dự kiến và tính kinh tế của giếng xác định kích thước ống, sau đó xác định kích thước cần thiết của mỗi lỗ và ống trước đó.Khi kích thước hình ống và độ sâu cài đặt được xác định, độ dày của thành và cấp vật liệu sau đó sẽ được nhà thiết kế giếng chọn để đảm bảo cường độ phù hợp với tải trọng dự kiến.API 5CT đã phát triển các thông số kỹ thuật cho ba đầu nối khác nhau để sử dụng làm khớp nối ống vỏ: Ống và khớp nối bên ngoài (Ống Upset), Ống và khớp nối không đảo ngược, Ống nối liền mạch.
Có thể có cùng vật liệu và cấp với ống có rãnh và ống không có rãnh. Sự khác biệt tối đa giữa chúng là đầu ống, đó là đường kính ngoài.Ống không có rãnh đề cập đến phần cuối của đường ống không có thêm sợi dày và thẳng và cổ áo.Ống không khó chịu (NUE) được sử dụng ít hơn nhiều so với ống EUE.Chi phí của NUE chỉ thấp hơn một chút so với EUE, và sức mạnh chung cũng thấp hơn đáng kể.Đường kính khớp nối của NUE nhỏ hơn EUE, điều này mang lại một số lợi thế khi khe hở nhỏ.
