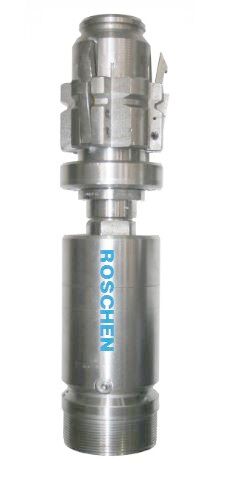

Thùng lõi dây có đường kính lớn GBS trong địa kỹ thuật

Thùng lõi dây có đường kính lớn GBS trong địa kỹ thuật

Chức năng thùng lõi dây có đường kính lớn:

Cụm ống bên trong chốt bên trong thùng lõi bên ngoài và được nâng lên bề mặt bằng một thiết bị phóng to kết nối với cáp có dây.Phương pháp thu hồi đường dây cải thiện đáng kể tỷ lệ sản xuất so với phương pháp coring thông thường nhưng cũng để lỗ khoan được đóng lại hoàn toàn mọi lúc, đảm bảo sự ổn định của lỗ khoan trong địa chất nhạy cảm.

Các ứng dụng:

GBS Đường kính lớn Thùng lõi dâyđặc biệt hiệu quả khi lõi chất lượng cao được yêu cầu trong đất sét, cát hoặc các thành tạo lỏng lẻo, yếu.Lõi tiêu chuẩn 102mm được giữ lại hoàn toàn trong một lớp lót PVC Core rõ ràng và dễ dàng được chiết ra thành một mảnh sau mỗi lần chạy lõi.Hệ thống nòng cốt có tính linh hoạt cao này được sử dụng rộng rãi trong các công trình địa kỹ thuật để thu được các lõi có đường kính lớn trong một loạt các thành tạo địa chất.

Ưu điểm:

Đường kính lớn, lõi chất lượng cao

Khả năng phục hồi tốt trong một loạt các thành tạo địa chất

Thủy lực tuyệt vời

Hệ thống rất linh hoạt

Thông số kỹ thuật

Có một số phương pháp khác nhau để sử dụng nòng cốt này:

Phương pháp 1: Đối với các thành tạo coring từ trung bình đến cứng.Cài đặt bit là 146mm OD x 102mm ID.Các bit TC hoặc kim cương có thể được sử dụng tùy thuộc vào địa chất.

Phương pháp 2: Đối với coring trong hệ thống mềm.Các bit TC được sử dụng chủ yếu bao gồm hai phần - mũi khoan và mũi doa.OD doa là 150mm và ID hoa tiêu là 102mm.

Phương pháp 3: Đối với coring ở dạng rất mềm hoặc lỏng lẻo.Các bit giống như phương pháp 2 nhưng một trường hợp nâng lõi mở rộng đặc biệt chạy 25mm phía trước bit.

Phương pháp 4:Đối với coring ở dạng rất mềm hoặc lỏng lẻo.Vỏ nâng lõi được mở rộng để chạy 60mm ở phía trước của bit.Ống bên trong được tải bằng lò xo để vỏ nâng lõi rút lại phía sau một chút khi gặp phải các cấu tạo cứng hơn.Cài đặt bit là 146mm OD x 109mm ID

Phương pháp 5: Lấy mẫu ống Shelby của các thành tạo mềm hoặc rất mềm.Đây là một phần đính kèm thay thế ống bên trong và ở đầu dưới cùng có một ống có mái che lấy mẫu phía trước bit.Bit giống như phương pháp 1

Phương pháp 6: Cụm khoan lỗ đầy đủ, đây là phụ kiện thay thế ống bên trong cho các mục đích không coring.Bit lõi giống như phương pháp 1 và bit không coring có đường kính 101,6mm.Đối với lõi thử nghiệm phía trước thùng GBS, có thể gắn thùng lõi có đường kính nhỏ hơn (T6-101 hoặc nhỏ hơn) thay cho bit không lõi.
