Nhớ chủ đề Metzke PHỤC HỒI MẠCH KHOAN ROD ROD 3M Dài cho Máy khoan búa RE531
Que rung tuần hoàn ngượcGiới thiệu
Cần khoan tuần hoàn ngược có bốn ren giúp tăng thêm thời gian vận hành máy.Mục đích của hai ren phụ là cho phép thay thế ống bên trong tại hiện trường.Nó cũng cho phép thợ khoan thay thế mối nối hộp công cụ bằng một mối nối dụng cụ mới mà không cần hàn và có thể được thực hiện tại hiện trường.
Chúng tôi sử dụng khớp dao hợp kim 4130 ren nhiệt;hợp kim này cho phép máy khoan sử dụng chương trình tạo bề mặt cứng mà không sợ bị lệch.Chúng tôi sử dụng phần giữa vi mô (thân giữa), ST52V, 90KS1 MIL VLD sở hữu khả năng chống mài mòn vượt trội.
Phần giữa của ống bên trong (thân giữa) của chúng tôi là một ống cơ khí có thành nặng, không phải là một đường ống.Ống bên trong được cố định và không rung trong hầu hết các điều kiện.Các đầu ống bên trong được làm từ hợp kim đã qua xử lý nhiệt và đầu ống nam được hoàn thiện bằng máy sau khi hàn để có sự liên kết hoàn hảo.
Bộ giữ vòng chữ o hấp thụ lực gõ để loại bỏ các vấn đề phát sinh từ việc truyền tải trọng rung động và mô-men xoắn đến đường ống bên ngoài.
THÔNG SỐ KỸ THUẬT KHOAN LẠNH LƯU LẠIThông số:
Kích thước | 3 ", 3 1/2", 4 ", 4 1/2", 75mm và 78mm |
Các loại chủ đề | Remet, Metzke, RRE, Westrod, LW, TS và các chuỗi khác |
THÔNG SỐ KỸ THUẬT KHOAN LẠNH LƯU LẠI | |||||||
Loại sợi | Nhớ lại | Nhớ lại | Nhớ lại | Metzke | Metzke | Ma trận | Ma trận |
Thanh OD | 3 1/2 " | 4" | 4 1/2 " | 4" | 4 1/2 " | 4" | 4 1/2 " |
Ống ngoài OD | 88,9mm | 101,7mm | 114,3mm | 101,7mm | 114,3mm | 101,7mm | 114,3mm |
ID ống bên ngoài | 81,8mm | 94,6mm | 107,2mm | 94,6mm | 107,2mm | 94,6mm | 107,2mm |
Ống ngoài WT | 5,3mm | 7,1mm | 7,1mm | 7,1mm | 7,1mm | 7,1mm | 7,1mm |
Ống bên trong OD | 38.1mm | 50,8mm | 63,5mm | 50,8mm | 63,5mm | 50,8mm | 63,5mm |
ID ống bên trong | 32,6mm | 45,3mm | 58mm | 45,3mm | 58mm | 45,3mm | 58mm |
Ống bên trong WT | 5.5mm | 5.5mm | 5.5mm | 5.5mm | 5.5mm | 5.5mm | 5.5mm |
Spanner phẳng | 90mm | 90mm | 90mm | 90mm | 90mm | 90mm | 90mm |
Trọng lượng 3.0m | 75kg. | 75kg. | 95kg. | 75kg. | 95kg. | 75kg. | 95kg. |
Trọng lượng 6.0m | 120kg. | 150kg. | 168kg. | 150kg. | 168kg. | 150kg. | 168kg. |

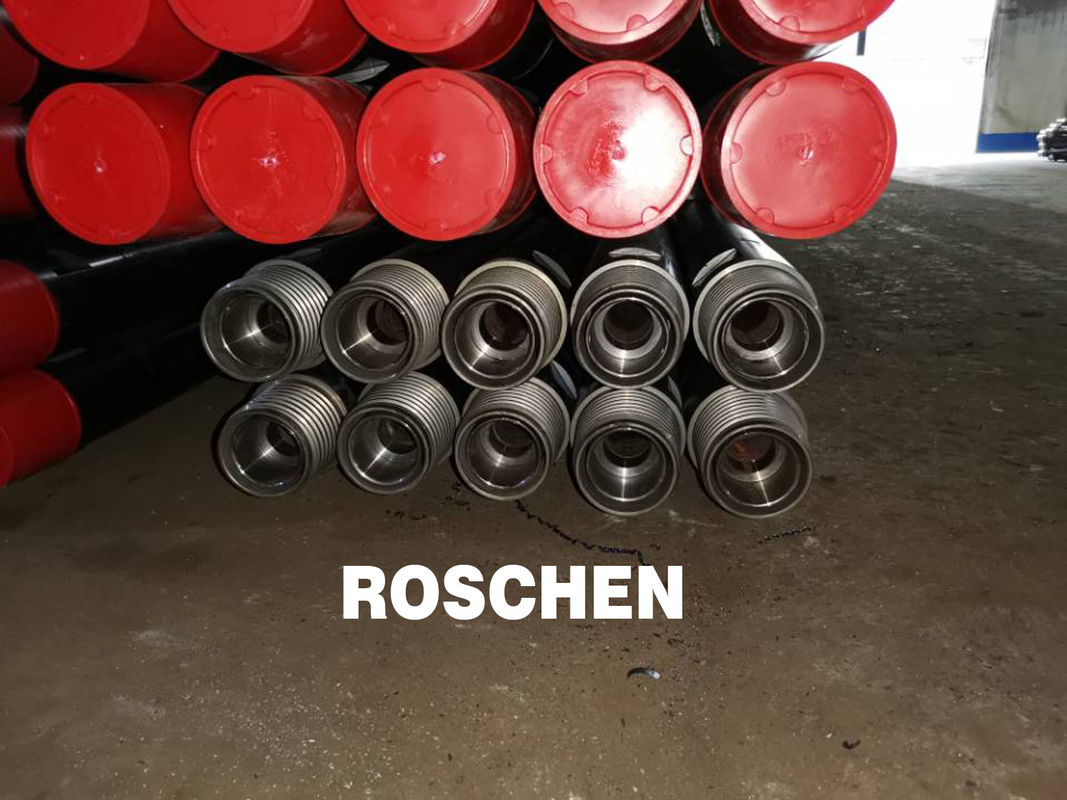

Hình ảnh thanh khoan RC:
