Dụng cụ đo lường Sản phẩm không dây MWD

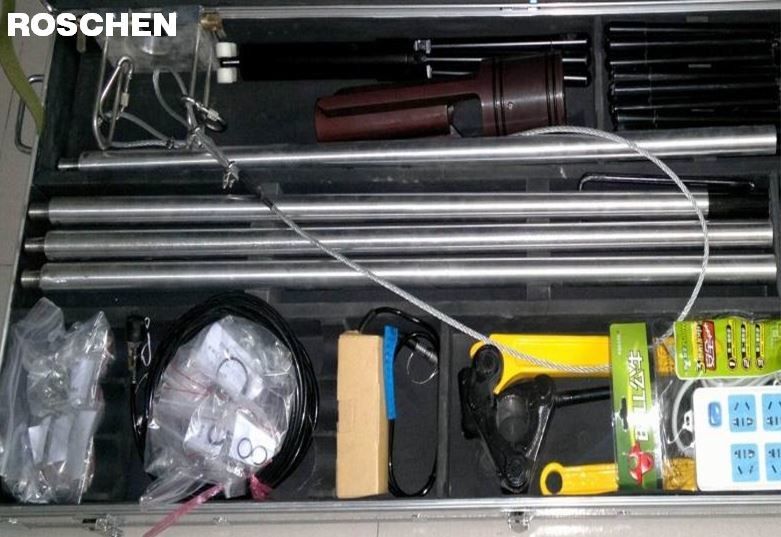

Giới thiệu sản phẩm không dây MWD RSYQ-48
MWD: abbreviation of "measurement while drilling". MWD: viết tắt của "đo trong khi khoan". Wireless while drilling measuring instrument can measure in time during the drilling process, that is, under the condition of non-stop drilling, the mud pulse generator sends the data measured by the downhole probe to the ground, and after collection and processing by the computer system, real-time well bore parameters and formation parameters are obtained. Không dây trong khi dụng cụ đo khoan có thể đo kịp thời trong quá trình khoan, nghĩa là trong điều kiện khoan không ngừng, bộ tạo xung bùn sẽ gửi dữ liệu được đo bằng đầu dò xuống đất và sau khi máy tính thu thập và xử lý hệ thống, thông số khoan thời gian thực và thông số hình thành được thu được.
Tính năng của sản phẩm
1. Máy tạo xung bùn có thể được trao đổi trực tiếp với các công cụ của các nhà sản xuất QĐT, GE và MWD trong nước, tiết kiệm đầu tư thứ cấp của người dùng.
2. Toàn bộ hệ thống MWD áp dụng thiết kế tiêu thụ năng lượng thấp và một pin duy nhất có thể hoạt động trong 300 giờ.
3. Thời gian không cần bảo trì đạt hơn 800 giờ và chi phí bảo trì là một phần ba của MWD truyền thống.
4. Tín hiệu phân tích bùn gấp đôi so với MWD truyền thống, đảm bảo truyền ổn định ở khoảng cách xa hơn.
Thông số kỹ thuật chính
| Đầu dò định hướng | |
| độ lệch tốt: | ≤ ± 0,1 ° |
| Sự định hướng: | ≤ ± 1.01.0 ° |
| Mặt dụng cụ: | ≤ ± 0,50,5 ° |
| Đầu dò Gamma | |
| Phạm vi phát hiện : | API 0 - 50 |
| đo lường độ chính xác : | ± 3API 0 - 150 API |
| ± 10API 150 - 500API | |
| Nhiệt độ làm việc tối đa: | 150oC |
| Dụng cụ áp suất ngoài xi lanh: | 100 MPa |
| Dịch chuyển bùn: | 10 -55 L / s |
| Độ nhớt của bùn: | ≤140s. 40140s. Funnel viscosity Độ nhớt phễu |
| Bùn chứa cát: | ＜ 1 ﹪. |
| Mật độ bùn: | 1,7 1,7 g / cm³ centimet khối |
| Thời gian làm việc của pin: | 300 giờ (Không có gamma) |
| 200 giờ (gamma) | |
| điện áp pin: | 28V |
The MWD can measure the dip angle, azimuth angle, tool face angle and the natural gamma intensity of the formation in the process of drilling, so as to provide well bore parameters and formation evaluation data in time for the drilling of highly deviated wells and horizontal wells. MWD có thể đo góc nhúng, góc phương vị, góc mặt dụng cụ và cường độ gamma tự nhiên của sự hình thành trong quá trình khoan, để cung cấp các thông số khoan tốt và dữ liệu đánh giá sự hình thành kịp thời cho việc khoan giếng và độ lệch cao giếng. The biggest advantage of MWD is that it can "see" what is happening in the well in real time, and only delay a few minutes from the bottom hole measurement parameters to the ground receiving data, so it can improve the decision-making process. Ưu điểm lớn nhất của MWD là nó có thể "nhìn thấy" những gì đang diễn ra trong giếng trong thời gian thực và chỉ trì hoãn vài phút từ các thông số đo lỗ dưới đáy đến dữ liệu nhận mặt đất, do đó nó có thể cải thiện quá trình ra quyết định. This instrument is necessary for improving drilling speed and ensuring drilling quality in directional and horizontal wells. Dụng cụ này là cần thiết để cải thiện tốc độ khoan và đảm bảo chất lượng khoan trong giếng định hướng và ngang.
