Loại cáp trung tâm MWD 73

MWD Đường kính ống khoan 73 loại cáp trung tâm để khoan ngang định hướng trong hầm mỏ than

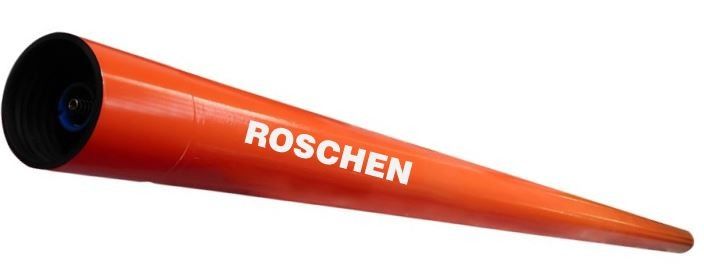

Ống khoan MWD 73 loại cáp trung tâm

The Φ 73 center cable type directional drill pipe is generally required to be constructed in a complete coal seam (f ≥ 1) or a stable rock stratum (f ≤ 6); Đường ống khoan định hướng loại cáp trung tâm Φ 73 thường được yêu cầu xây dựng trong một vỉa than hoàn chỉnh (f ≥ 1) hoặc một tầng đá ổn định (f ≤ 6); it is mainly used for the construction of short horizontal and long-distance gas drainage borehole and water exploration borehole in the coal mine, as well as the construction of Directional Borehole in the ground and tunnel near horizontal engineering. nó chủ yếu được sử dụng để xây dựng lỗ khoan thoát khí ngang và đường dài và lỗ khoan thăm dò nước trong mỏ than, cũng như xây dựng lỗ khoan hướng trong lòng đất và đường hầm gần kỹ thuật ngang.

The MWD drill pipe is mainly used in the directional horizontal drilling in the coal mine roadway. Đường ống khoan MWD chủ yếu được sử dụng trong khoan ngang định hướng trên đường mỏ than. It is used together with the orifice display equipment to display the drilling track data in real time. Nó được sử dụng cùng với thiết bị hiển thị lỗ để hiển thị dữ liệu theo dõi khoan trong thời gian thực. The operator can adjust the direction of the drilling track according to the displayed data in time, so as to achieve the purpose of directional drilling. Người vận hành có thể điều chỉnh hướng của rãnh khoan theo dữ liệu được hiển thị kịp thời, để đạt được mục đích khoan định hướng. It is widely used in directional drilling control of geological, coal, oil, water conservancy and other industries. Nó được sử dụng rộng rãi trong kiểm soát khoan định hướng của địa chất, than, dầu, bảo tồn nước và các ngành công nghiệp khác.

1.Tính năng sản phẩm:

(1) Thân ống khoan được hàn bằng quy trình hàn ma sát, có tính chất cơ học tốt và tuổi thọ dài

(2) Độ bền ren cao và khả năng chống bám dính tốt của mối nối ống khoan

(3) Một thiết bị truyền tín hiệu được thiết kế bên trong ống khoan, có thể nhận ra giao tiếp thời gian thực hai chiều giữa ống thăm dò đo đáy và máy tính chống cháy nổ của lỗ, và hiệu quả truyền dẫn cao.

(4) Ống trong và khớp nối của ống khoan có hiệu suất bịt kín tốt và độ ổn định của ống khoan cao

2.Phạm vi áp dụng:

While drilling survey drill pipe is generally required to be constructed in a complete coal seam (f ≥ 1) or a stable rock stratum (f ≤ 6); Mặc dù ống khoan khảo sát khoan thường được yêu cầu xây dựng trong một vỉa than hoàn chỉnh (f ≥ 1) hoặc một tầng đá ổn định (f 6); it is mainly used for the construction of gas drainage borehole and water exploration borehole in short horizontal and long-distance underground coal mine, and also used for the construction of directional borehole such as ground and tunnel near horizontal engineering borehole. Nó chủ yếu được sử dụng để xây dựng lỗ khoan thoát khí và lỗ khoan thăm dò nước trong mỏ than ngầm nằm ngang và dài, và cũng được sử dụng để xây dựng lỗ khoan định hướng như mặt đất và đường hầm gần lỗ khoan kỹ thuật nằm ngang.

3.Các biện pháp phòng ngừa:

(1) Trước khi sử dụng ống khoan, kiểm tra xem khớp nhựa của ống khoan có bị lỏng, biến dạng hoặc nứt để đảm bảo rằng vòng đệm của khớp nhựa còn nguyên vẹn không, đường ống khoan, khớp nhựa và khớp thép có sạch không, và lò xo giảm là chắc chắn và đáng tin cậy;

(2) Before connecting the drill pipe, the thread grease must be applied on the thread surface of the drill pipe joint, and the special lubricating grease for the wireline drill pipe must be applied on the sealing ring of the plastic male joint. (2) Trước khi nối ống khoan, mỡ bôi trơn phải được sử dụng trên bề mặt ren của khớp ống khoan, và mỡ bôi trơn đặc biệt cho ống khoan dây dẫn phải được áp dụng trên vòng đệm kín của khớp nam nhựa. Control the make-up speed ≤ 25R / min in the process of connecting the drill pipe; Kiểm soát tốc độ trang điểm ≤ 25R / phút trong quá trình kết nối ống khoan;

(3) During drilling construction, the drilling track shall be kept smooth to avoid large corners. (3) Trong quá trình khoan, đường khoan phải được giữ trơn tru để tránh các góc lớn. The bending strength of borehole inclination angle is controlled at 3 ° / 6m, and the bending strength of azimuth is controlled at 2 ° / 6m; Độ bền uốn của góc nghiêng của lỗ khoan được kiểm soát ở mức 3 ° / 6m và cường độ uốn của góc phương vị được kiểm soát ở mức 2 ° / 6m;

(4) Khi dỡ ống khoan, kiểm soát tốc độ cùm ≤ 25R / phút và đảm bảo khoảng cách trở lại đầu nguồn 100mm, để tránh cho ren của khớp ống khoan bị cắn hoặc tước;

(5) Sau khi ống khoan được dỡ ra và dòng nước trong ống khoan được làm khô, nắp bảo vệ ren vít phải được giữ kịp thời để giữ cho bên trong ống khoan sạch sẽ và tránh bụi bẩn như bụi than xâm nhập khớp thép;

4. Bảng kỹ thuật
