Công cụ xuống lỗ khoan lỗ / Kỹ thuật đường hầm

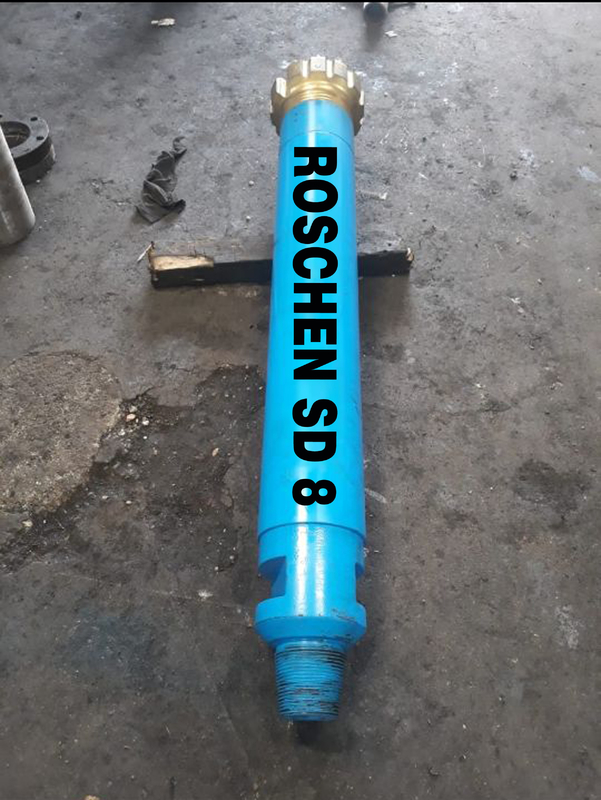

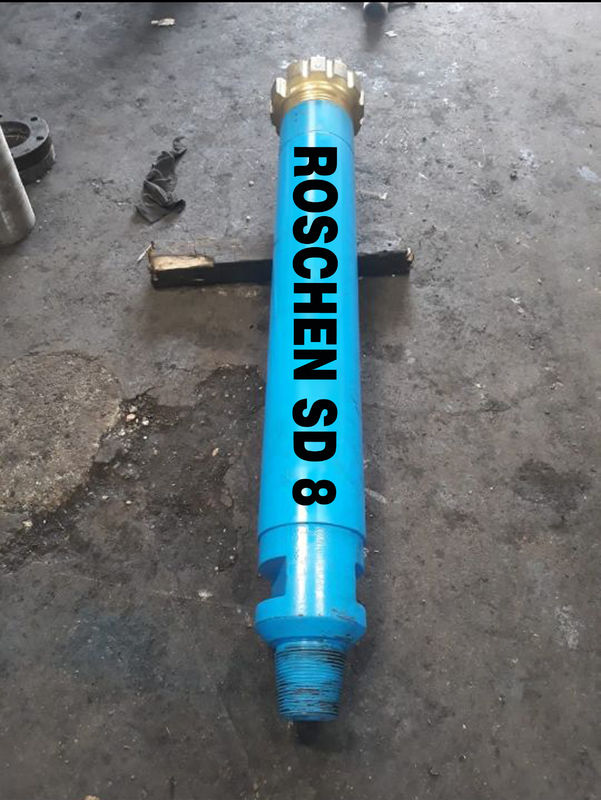

Xuống lỗ Hammer Dụng cụ khoan đá / kỹ thuật đường hầm SD8 Hammer
Giới thiệu Máy khoan búa xuống lỗ
Máy khoan búa và mũi khoan RC tuần hoàn ngược cung cấp hiệu suất vượt trội cùng với độ tin cậy và tính đơn giản vượt trội.Búa tuần hoàn ngược của chúng tôi phù hợp cho bất kỳ quá trình thăm dò và kiểm soát cấp nào để thu được mẫu chính xác không bị nhiễm bẩn.Trong hầu hết các trường hợp, búa khoan RC có thể thực hiện việc thu thập mẫu liên tục trong một phần thời gian cần thiết với coring thông thường hoặc có dây.
Kích thước đặc điểm kỹ thuật của búa khoan lỗ
Thông số kỹ thuật của Búa ROSCHEN DTH | |||||||
Kích thước búa | Bit Shank | Mã ROSCHEN | Chủ đề kết nối | Bit phù hợp | Áp lực công việc | Tiêu thụ không khí | |
2 " | BR2 | ROS 11 ROS 22 | Hộp RD50 | ¢70-¢90mm | 0,7-1,75Mpa | 0,7Mpa | 4,5m3 / phút |
1.0Mpa | 4m3 / phút | ||||||
1,4Mpa | 5m3 / phút | ||||||
3 " | DHD3,5 | ROS 32 | API 2 3/8 "Reg | ¢90-¢110mm | 1,0-1,5Mpa | 1.0Mpa | 4,5m3 / phút |
COP32 / COP34 | |||||||
M30 | 1.5Mpa | 9m3 / phút | |||||
4" | DHD340 | ROS 34 | API 2 3/8 "Reg | ¢110-¢135mm | 1,0-2,5Mpa | 1.0Mpa | 6m3 / phút |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3 / phút | |||||
M40 | 2,4Mpa | 15m3 / phút | |||||
5 " | DHD350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Reg | ¢135-¢155mm | 1,0-2,5Mpa | 1.0Mpa | 9m3 / phút |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3 / phút | |||||
M50 | 2,4Mpa | 23m3 / phút | |||||
6 " | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Reg | ¢155-¢190mm | 1,0-2,5Mpa | 1.0Mpa | 10m3 / phút |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3 / phút | |||||
M60 | 2,4Mpa | 28,5m3 / phút | |||||
số 8" | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Reg | ¢195-¢254mm | 1,0-2,5Mpa | 1.0Mpa | 15m3 / phút |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3 / phút | |||||
SD8 | 2,4Mpa | 34m3 / phút | |||||
M80 / M85 | |||||||
10 " | SD10 | ROS 100 | API 6 5/8 "Reg | ¢254-¢311mm | 1,0-2,5Mpa | 1.0Mpa | 22m3 / phút |
Numa100 | 1.8Mpa | 40m3 / phút | |||||
ROS 100 | 2,4Mpa | 55m3 / phút | |||||
12 " | DHD1120 | ROS 120 | API 6 5/8 "Reg | ¢305-¢445mm | 1,0-2,5Mpa | 1.0Mpa | 30m3 / phút |
SD12 | 1.8Mpa | 56m3 / phút | |||||
Numa 120 | 2,4Mpa | 78m3 / phút | |||||
15 " | Numa 150 | ROS 150 | API 6 5/8 "Reg | ¢ 530mm- ¢ 660mm | 1,0-2,5Mpa | 1.0Mpa | 30m3 / phút |
DHD1150 | 1.8Mpa | 56m3 / phút | |||||
QL150 | 2,5Mpa | 78m3 / phút | |||||
18 " | Numa 180 | ROS 180 | API 6 5/8 "Reg | ¢ 600mm- ¢ 860mm | 1,0-2,5Mpa | 1.0Mpa | 30m3 / phút |
DHD1180 | 1.8Mpa | 56m3 / phút | |||||
QL180 | 2,5Mpa | 78m3 / phút | |||||
24 " | Numa 240 | ROS 240 | API 6 5/8 "Reg | ¢ 775mm-1000mm | 1,0-2,5Mpa | 1.0Mpa | 30m3 / phút |
QL 240 | 1.8Mpa | 56m3 / phút | |||||
SD 24 | 2,5Mpa | 78m3 / phút | |||||
Ghi chú: | |||||||
Bất kỳ Spline nào cũng có sẵn | |||||||
Đã có chuỗi API, Metzke, Remet, Fabe! | |||||||
Bất kỳ loại đặc biệt nào của DTH Hammer sẽ được cung cấp theo yêu cầu. |
Đặc điểm kỹ thuật búa DTH hạ áp | |||||||
Mô hình | Khoan lỗ Dia.(mm) | Vỏ ngoài OD (mm) | Chiều dài (mm) | Trọng lượng (kg) | Áp lực công việc (MPa) | Tiêu thụ không khí (m3 / phút) | Tần số tác động (T / phút) |
65A DTH Hammer | Ø65-67 | 61 | 745 | 13 | 0,5-0,7 | 2,5 | ≥810 |
70A DTH Hammer | Ø74-76 | 67 | 766 | 15 | 0,5-0,7 | 3 | ≥810 |
Búa DTH 80A | Ø80-82 | 72 | 796 | 17 | 0,5-0,7 | 5.5 | ≥810 |
90 DTH Hammer | Ø90-100 | 80 | 796 | 22 | 0,5-0,7 | 7 | ≥840 |
90A DTH Hammer | Ø90-100 | 80 | 796 | 22 | 0,5-0,7 | 6 | ≥840 |
900 DTH Hammer | Ø90-100 | 80 | 870 | 24 | 0,8-1,2 | 5 | ≥700 |
930 DTH Hammer | Ø90-100 | 80 | 870 | 24 | 0,8-1,2 | 6 | ≥700 |
Búa 110A DTH | Ø110-120 | 98 | 838 | 36 | 0,5-0,7 | 11 | ≥840 |
DHD340 DTH Hammer | Ø110-140 | 98 | 1045 | 39 | 1,2-2,0 | 3,5-15 | ≥1140 |
DHD350 DTH Hammer | Ø135-155 | 122 | 1213 | 57 | 0,6-2,5 | 7,5-9 | ≥1140 |
DHD360 DTH Hammer | Ø152-190 | 139 | 1300 | 98 | 0,6-2,5 | 10,5-19 | ≥1140 |
Thông tin chi tiết về búa khoan lỗ
Các biện pháp phòng ngừa khi vận hành máy khoan búa ở giếng khoan CIR110A:
1. Trong điều kiện khoan đá bình thường, búa được bảo dưỡng, làm sạch và lắp ráp lại sau mỗi 200 giờ hoạt động.Việc khoan lỗ hoặc xỉ bùn được thực hiện cứ sau 100 giờ.
2. Việc bôi trơn búa đạt được thông qua thiết bị tra dầu trên động cơ chính.Vì vậy, cần đảm bảo rằng thiết bị tra dầu được đổ đầy dầu trước khi bắt đầu mỗi ca làm việc, và vẫn còn dư trước khi bắt đầu ca làm việc tiếp theo.Dầu bôi trơn là dầu cơ số 20 vào mùa hè và dầu cơ số 5-10 vào mùa đông.Trước khi búa được lắp vào ống khoan, van xả được vận hành để loại bỏ cặn bẩn trong ống khoan và kiểm tra xem có dầu trong ống khoan hay không.Kiểm tra thiết bị va đập sau khi kết nối.
3. Búa DTH và cần khoan không được đảo ngược trong lỗ để đề phòng tai nạn.Trong quá trình khoan lỗ, muốn ngừng khoan không được ngừng cấp khí cho búa ngay.Bạn nên nhấc máy khoan lên và thổi, đồng thời ngừng cung cấp khí khi không còn đá và bột đá trong lỗ., Sau đó dừng quay.
