Máy khoan tuần hoàn ngược (RC)
Tại sao cần khoan tuần hoàn ngược?
.Khi khoan lỗ có đường kính> 250mm, diện tích hình khuyên giữa ống khoan và mặt trong của lỗ khoan là rất lớn.
.Nếu sử dụng phương pháp khoan tuần hoàn trực tiếp, cần máy nén rất mạnh với lưu lượng khí lớn (thậm chí 2 - 3 máy nén) để có đủ tốc độ xả xuống dưới tất cả các hom ra khỏi lỗ.
.Nếu không, vết cắt sẽ nằm trong lỗ và làm kẹt mũi khoan.Do đó nó có thể làm cho việc khoan lỗ rất tốn kém.Trong trường hợp này, khoan tuần hoàn ngược (khoan RC) sẽ là lựa chọn tốt hơn.

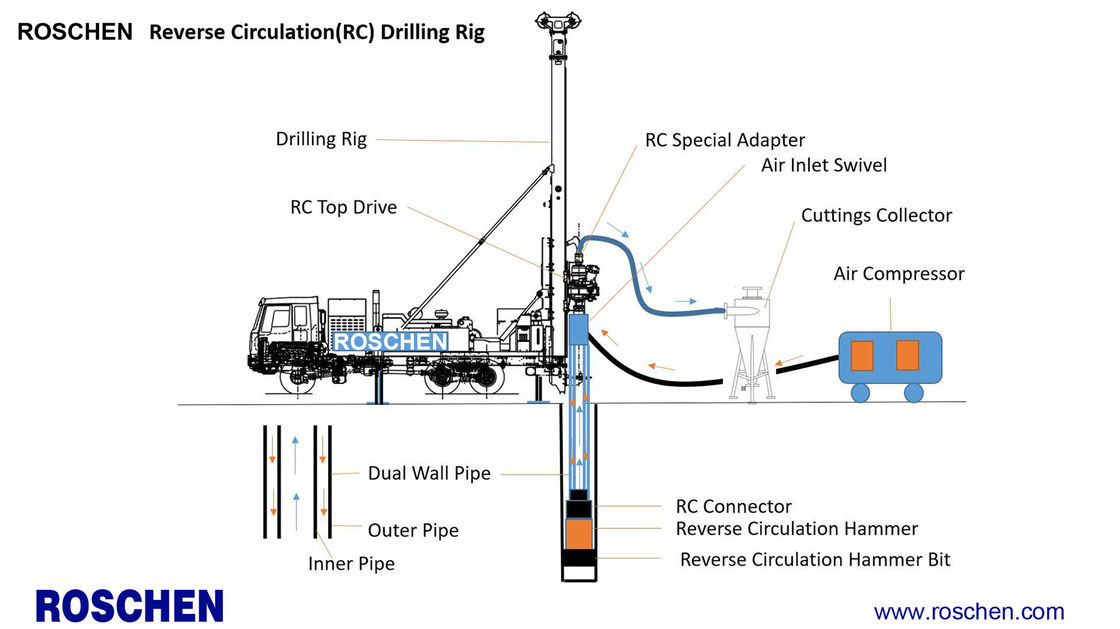

Nguyên tắc tuần hoàn ngược Roschen DTH:
.Nó ngược lại với phương pháp khoan tuần hoàn trực tiếp DTH.
.Không khí đi đến búa qua khu vực hình khuyên giữa ống ngoài và ống trong và đưa các đoạn cắt ra khỏi lỗ thông qua khu vực của ống bên trong.
.Do diện tích hình khuyên nhỏ hơn và diện tích đường ống bên trong cho không khí đi qua, nó có thể có tốc độ xả rất cao với lưu lượng khí thấp từ máy nén.
.Bằng cách này, nó có thể tiết kiệm chi phí khoan
Ví dụ về phương pháp tuần hoàn ngược so sánh và phương pháp tuần hoàn trực tiếp DTH:
1. Bằng DC Khoan:
2. Kích thước lỗ: 300 mm
3. Đường ống khoan.114 mm
4. Diện tích hình khuyên giữa ống và tường: 0,06 m2
5. Tốc độ xả cần thiết: 20 m / s
6. Lưu lượng gió cần thiết: 72 m3 / phút.
7. Kết luận: cần 2 máy nén khí và mỗi máy có lưu lượng khí 36 m3 / phút
8. Bằng khoan RC
9. Kích thước lỗ: 300 mm
10. Ống khoan kép Đường kính ngoài.114 mm
11. Ống khoan kép Đường kính bên trong: 60 mm
12. Diện tích hình năm giữa tường trong và ngoài của ống kép: 0,00324 m2
13. Tốc độ xả cần thiết: 20 m / s
14. Tốc độ xả cần thiết: 20 m / s
15. Lưu lượng gió cần thiết: 4 m3 / phút
.Kết luận: chỉ cần 1 máy nén khí lưu lượng khí 4 m3 / phút là đủ tốt
.Từ tính toán trên, chúng ta có thể thấy rằng bằng cách khoan RC cần lưu lượng khí thấp hơn nhiều và có thể tiết kiệm chi phí cho máy nén.Đây là lý do tại sao Tuần hoàn ngược được sử dụng rộng rãi trong ngành khoan giếng khoan
Phụ kiện tuần hoàn ngược cho máy khoan Roschen:
.Máy khoan RC
.Máy nén khí
.Đầu vào xoay
.Ống tường kép
.Đầu nối RC đặc biệt
.RC Hammer
.RC Hammer Bit
.Người thu gom cắt
