Cao áp lực khí nước giếng sâu lỗ Rotary khí nén khoan DTH búa
Nút bit cho COP MISSION DHD QL SD
Sản phẩm phù hợp :
Cần khoan 89mm với API 3 1/2 "REG PIN
Cần khoan 89mm với API 3 1/2 "REG BOX
Thanh khoan 114mm có API 4 1/2 "REG PIN
114mm que khoan với API 4 1/2 "REG BOX
Các bit với COP84. DHD380, Mission80, QL80, chân SD8
Các lĩnh vực ứng dụng:
Tất cả các loại lĩnh vực, chẳng hạn như khai thác mỏ, mỏ đá, đường hầm, cầu, xây dựng và vv, nhưng cực kỳ exellent để sử dụng với vỏ ống trong vỏ khoan.
Tính năng, đặc điểm:
Sức mạnh tác động cao với tần số thấp, tuổi thọ lâu dài, xả nước không quay trở lại, hiệu suất đáng tin cậy.
Thông số Techincal
Sự miêu tả | Mã sản phẩm | Bit Shank | Kết nối chủ đề | Bên ngoài Dia. (Mm) | Chiều dài không bit (mm) | Trọng lượng (kg) | Cờ lê phẳng (mm) | Rec. Kích thước lỗ (mm) |
RS 180 | 260000 | DHD38, COP84 | API 4 1/2 "Mã PIN REG | 180 | 1522 | 190 | 150 | 203-271 |
Áp suất làm việc (bar) | Tần số tác động ở 17 bar (Hz) | Áp lực trục bình thường (kN) | Tốc độ hồi phục (r / min) | Tiêu thụ không khí (m³ / phút) | ||||
14-24 | 20 | 18,3 | 30-40 | 12bar | 17bar | 24bar | ||
22,5 | 28,2 | 39,6 |
Hammers phù hợp với các bit khác | ||||||||
Sự miêu tả | Mã sản phẩm | Bit Shank | Kết nối chủ đề | Bên ngoài Dia. (mm) | Chiều dài không bit (mm) | Trọng lượng (kg) | Cờ lê phẳng (mm) | Rec. Kích thước lỗ (mm) |
RS180-QL80 | 260001 | QL80 | API 4 1/2 "Mã PIN REG | 180 | 1515 | 190 | 150 | 203-271 |
RS180-Mission80 | 260003 | Mission80 | 1515 | 188 | ||||
RS180-MACH80 | 260005 | MACH80 | 1522 | 190 | ||||
RS180-SD8 | 261000 | SD8 | 1492 | 195 |
Đang làm việc Pressur (bar) | Va chạm Tần số ở 17 bar | Bình thường Trục Sức ép (kN | Rec. Vòng xoay Tốc độ (r / phút) | Không khí Tiêu thụ (m³ / phút) | ||
14-24 | 20 | 18,3 | 30-40 | 14bar | 17bar | 24bar |
22,5 | 28,2 | 39,6 |

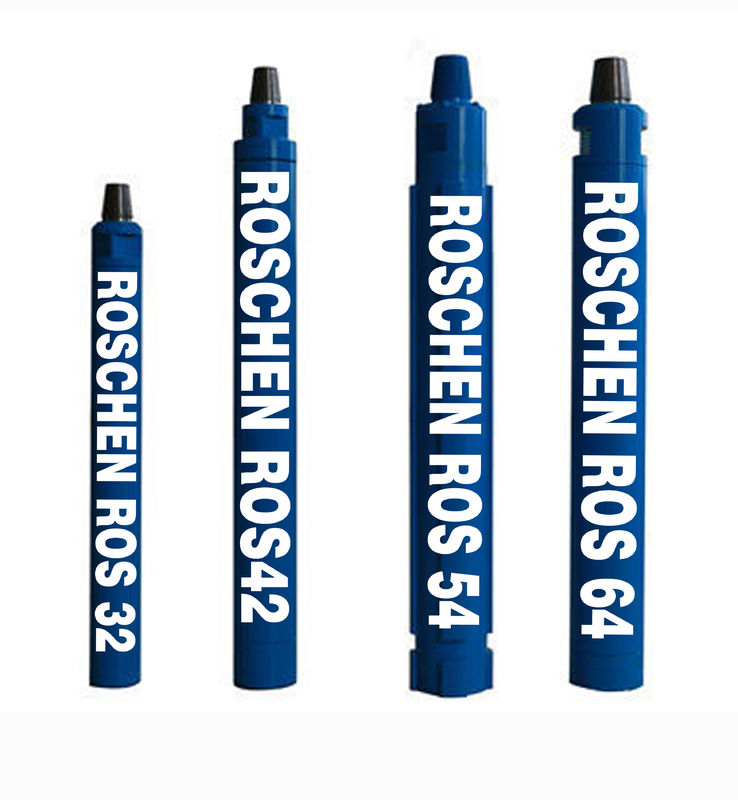

ROSCHEN DTH Hammers Các Đặc Điểm Kỹ Thuật | |||||||
Kích thước búa | Bit Shank | Mã ROSCHEN | Chủ đề kết nối | Bit phù hợp | Áp lực công việc | Tiêu thụ không khí | |
1 " | BR1 | ROS 11 | Hộp RD50 | ¢ 50-70mm | 0,7-1,75Mpa | 0,7Mpa | 4,5m3 / phút |
1.0Mpa | 4m3 / phút | ||||||
1.4Mpa | 5m3 / phút | ||||||
2 " | BR2 | ROS 22 | Hộp RD50 | ¢ 70- ¢ 90mm | 0,7-1,75Mpa | 0,7Mpa | 4,5m3 / phút |
1.0Mpa | 4m3 / phút | ||||||
1.4Mpa | 5m3 / phút | ||||||
3 " | DHD3.5 | ROS 32 | API 2 3/8 "Reg | ¢ 90- ¢ 110mm | 1,0-1,5Mpa | 1.0Mpa | 4,5m3 / phút |
COP32 / COP34 | |||||||
M30 | 1.5Mpa | 9m3 / phút | |||||
4" | DHD340 | ROS 34 | API 2 3/8 "Reg | ¢ 110- ¢ 135mm | 1,0-2,5Mpa | 1.0Mpa | 6m3 / phút |
COP44 | |||||||
QL40 | |||||||
SD4 | 1,8Mpa | 10m3 / phút | |||||
M40 | 2.4Mpa | 15m3 / phút | |||||
5 " | DHD350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Reg | ¢ 135- ¢ 155mm | 1,0-2,5Mpa | 1.0Mpa | 9m3 / phút |
COP54 | |||||||
QL50 | |||||||
SD5 | 1,8Mpa | 15m3 / phút | |||||
M50 | 2.4Mpa | 23m3 / phút | |||||
6 " | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Reg | ¢ 155- ¢ 190mm | 1,0-2,5Mpa | 1.0Mpa | 10m3 / phút |
COP64 | |||||||
QL60 | |||||||
SD6 | 1,8Mpa | 20m3 / phút | |||||
M60 | 2.4Mpa | 28,5m3 / phút | |||||
số 8" | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Reg | ¢ 195- ¢ 254mm | 1,0-2,5Mpa | 1.0Mpa | 15m3 / phút |
COP84 | |||||||
QL80 | 1,8Mpa | 26m3 / phút | |||||
SD8 | 2.4Mpa | 34m3 / phút | |||||
M80 / M85 | |||||||
10 " | SD10 | ROS 100 | API 6 5/8 "Reg | ¢ 254- ¢ 311mm | 1,0-2,5Mpa | 1.0Mpa | 22m3 / phút |
Numa100 | 1,8Mpa | 40m3 / phút | |||||
ROS 100 | 2.4Mpa | 55m3 / phút | |||||
12 " | DHD1120 | ROS 120 | API 6 5/8 "Reg | ¢ 305- ¢ 445mm | 1,0-2,5Mpa | 1.0Mpa | 30m3 / phút |
SD12 | 1,8Mpa | 56m3 / phút | |||||
Numa120 | 2.4Mpa | 78m3 / phút | |||||
Ghi chú: | |||||||
Metzke, Remet thread có sẵn! | |||||||
Bất kỳ shank typ đặc biệt của DTH Hammer sẽ có sẵn theo yêu cầu. |
DTH bit
DTH bit cũng là sản phẩm chính của chúng tôi. Sau nhiều năm tìm kiếm, chúng tôi có kinh nghiệm phong phú trong việc phát triển và sản xuất các sản phẩm chất lượng cao, áp dụng nguyên liệu chất lượng cao, công nghệ tiên tiến và được kiểm tra nghiêm ngặt.
1. cao và thấp áp suất không khí xuống- lỗ khoan bit
2. thấp áp lực không khí lỗDia.:65-220mm
3. cao áp lực không khí lỗ Dia.:85-305mm
4.Face loại: thả trung tâm / lõm / lồi / đôi đo / phẳng
5. của chúng tôi DTH Bit có thể phù hợp cho nhiều loại DTH Hammer, chẳng hạn như XL, nhiệm vụ, COP, IR, Mach, Demag, SD, Bulroc, Halco Mach, Digger vv.
