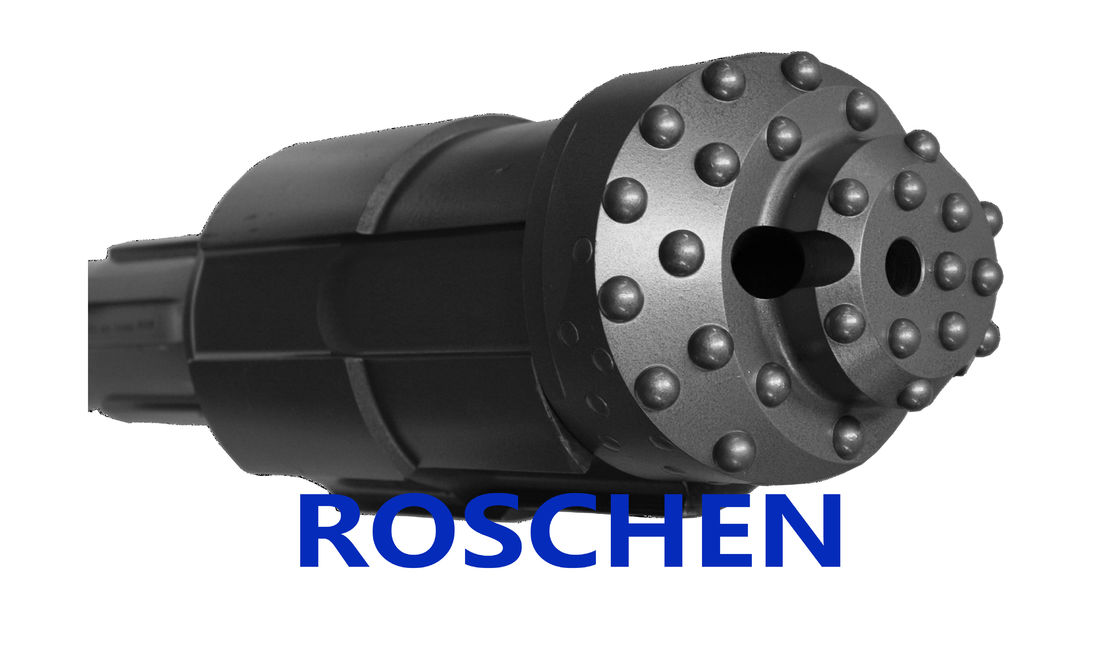

Khoan quá tải lệch tâm Tubex XL 165 được sử dụng cho các hệ thống cải tiến vỏ
HỆ THỐNG ODS Hệ thống khoan quá tải
Hệ thống ODS của Roschen là hệ thống Khoan quá tải lệch tâm hai phần đã được kiểm chứng được thiết kế để khoan đồng thời và đục lỗ thông qua các điều kiện mặt đất không ổn định.
Các tính năng chính:
1. Có sẵn cho các kích thước vỏ từ đường kính 114mm (4 1/2 ") đến 273mm (10¾") Thiết kế hai phần đơn giản để truyền năng lượng tốt hơn cho mặt Bit
2. Hiệu suất khoan tối ưu trong điều kiện nền đất không ổn định
3. Bit lệch tâm có thể được tháo ra dễ dàng và nhanh chóng để thay thế hoặc tân trang
4. Bố trí khóa "mở và đóng" bên trong ngăn chứa bit để không có gì có thể ngăn Bit lệch tâm đóng
5. Bit ODS có thiết kế thí điểm tích cực giúp dẫn hướng Bit lệch tâm và tạo ra lỗ thẳng hơn
| Thông số kỹ thuật của Hệ thống ODEX | |||||||||
| Hệ thống vỏ lệch tâm (Hệ thống khoan quá tải lệch tâm) | |||||||||
| Kiểu | Vỏ Recom. Kích thước (mm) | Đường kính bên trong tối thiểu Đường kính của vỏ giày Đường kính (mm) D | Đường kính doa (mm) C | BÚA DTH | Ống khoan | Phần số * | |||
| Max.OD (A) | Min.ID (B) | Chủ đề kết nối | OD (mm) | Cờ lê phẳng (mm) | |||||
| ODEX90 | 115 | 102 | 90 | 123 | DHD3,5 | API 2 3/8 "Reg | 76 | 65 | ODEX90-DHD |
| COP32 | ODEX90-COP | ||||||||
| QL30 | ODEX90-QL30 | ||||||||
| ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8 "Reg | 76 | 65 | ODEX115-DHD |
| COP44 | ODEX115-COP | ||||||||
| SD4 | ODEX115-SD4 | ||||||||
| QL40 | ODEX115-QL40 | ||||||||
| Nhiệm vụ 40 | ODEX115-M40 | ||||||||
| ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8 "Reg | 89 | 65 | ODEX140-DHD |
| COP54 | ODEX140-COP | ||||||||
| SD5 | ODEX140-SD4 | ||||||||
| QL50 | ODEX140-QL50 | ||||||||
| Nhiệm vụ 50 | ODEX140-M50 | ||||||||
| ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX165-DHD |
| COP64 | ODEX165-COP | ||||||||
| SD6 | ODEX165-SD6 | ||||||||
| QL60 | ODEX165-QL60 | ||||||||
| Nhiệm vụ 60 | ODEX165-M60 | ||||||||
| ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX190-DHD |
| COP64 | ODEX190-COP | ||||||||
| SD6 | ODEX190-SD6 | ||||||||
| QL60 | ODEX190-QL60 | ||||||||
| Nhiệm vụ 60 | ODEX190-M60 | ||||||||
| ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2 "Reg | 114 | 95 | ODEX240-DHD |
| COP84 | ODEX240-COP | ||||||||
| SD8 | ODEX240-SD8 | ||||||||
| QL80 | ODEX240-QL80 | ||||||||
| Nhiệm vụ 80 | ODEX240-M80 | ||||||||
| ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2 "Reg | 114 | 95 | ODEX280-SD |
| Numa100 | ODEX280-NU | ||||||||
* Hệ thống hoàn chỉnh bao gồm Bit Holder, Bit lệch tâm và Chốt khóa.Các kiểu shank khác theo yêu cầu
ODS là một hệ thống khoan quá tải lệch tâm hai phần được thiết kế để lắp đặt đồng thời các vỏ để hỗ trợ các điều kiện mặt đất không ổn định.
Giá đỡ bit được lắp vào búa theo cách giống như một bit nút thông thường.
Bit nút lệch tâm được khóa vào bộ giữ bit bằng cách sắp xếp chân 'Seloc' kép có thể được gỡ bỏ khi bit cần nối lại hoặc thay thế.
ROSCHEN chỉ cung cấp vỏ có ren nhưng hệ thống cũng có thể được sử dụng với vỏ hàn ít tốn kém hơn khi vỏ được yêu cầu để lại trong lỗ.
Khi hệ thống ODS đã được khoan đến độ sâu cần thiết, bit lệch tâm có thể được đóng lại về vị trí đồng tâm của nó bằng cách kéo lên đế giày và bộ đếm xoay 180 độ và hệ thống hoàn chỉnh được rút ra khỏi vỏ.
Nếu được yêu cầu, có thể khoan vào đá rắn bằng cách sử dụng một mũi khoan thông thường có đường kính bằng với kích thước hệ thống.
Điều quan trọng là phải đảm bảo rằng bộ ổn định có kích thước chính xác được đặt ngay phía sau búa.
ROSCHEN sản xuất nhiều loại giá đỡ bit, bit lệch tâm, vỏ giày và bộ ổn định, đi kèm với hệ thống khoan ODS của chúng tôi.Để biết thêm chi tiết về sản phẩm, vui lòng tham khảo tài liệu quảng cáo bán hàng kỹ thuật của chúng tôi hoặc liên hệ với nhóm bán hàng của chúng tôi để được hỗ trợ.
