Hệ thống vỏ bọc lập dị (Hệ thống khoan Overburden lệch tâm) | |||||||||
Kiểu | Vỏ bọc Recom.Size (mm) | Bên trong Dia.of Vỏ bọc giày Dia (mm) D | Reaming Dia (mm) C | DTH HAMMER | Ống khoan | Phần số * | |||
Max.OD (A) | Min.ID (B) | Chủ đề kết nối | OD (mm) | Cờ lê phẳng (mm) | |||||
ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8 "Reg | 76 | 65 | ODEX90-DHD |
COP32 | ODEX90-COP | ||||||||
QL30 | ODEX90-QL30 | ||||||||
ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8 "Reg | 76 | 65 | ODEX115-DHD |
COP44 | ODEX115-COP | ||||||||
SD4 | ODEX115-SD4 | ||||||||
QL40 | ODEX115-QL40 | ||||||||
Sứ mệnh 40 | ODEX115-M40 | ||||||||
ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8 "Reg | 89 | 65 | ODEX140-DHD |
COP54 | ODEX140-COP | ||||||||
SD5 | ODEX140-SD4 | ||||||||
QL50 | ODEX140-QL50 | ||||||||
Sứ mệnh 50 | ODEX140-M50 | ||||||||
ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX165-DHD |
COP64 | ODEX165-COP | ||||||||
SD6 | ODEX165-SD6 | ||||||||
QL60 | ODEX165-QL60 | ||||||||
Sứ mệnh 60 | ODEX165-M60 | ||||||||
ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX190-DHD |
COP64 | ODEX190-COP | ||||||||
SD6 | ODEX190-SD6 | ||||||||
QL60 | ODEX190-QL60 | ||||||||
Sứ mệnh 60 | ODEX190-M60 | ||||||||
ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2 "Reg | 114 | 95 | ODEX240-DHD |
COP84 | ODEX240-COP | ||||||||
SD8 | ODEX240-SD8 | ||||||||
QL80 | ODEX240-QL80 | ||||||||
Sứ mệnh 80 | ODEX240-M80 | ||||||||
ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2 "Reg | 114 | 95 | ODEX280-SD |
Numa100 | ODEX280-NU |
* Hệ thống hoàn chỉnh bao gồm Bit Holder, Bit lập dị và Ghim khóa. Các kiểu chân khác có sẵn theo yêu cầu

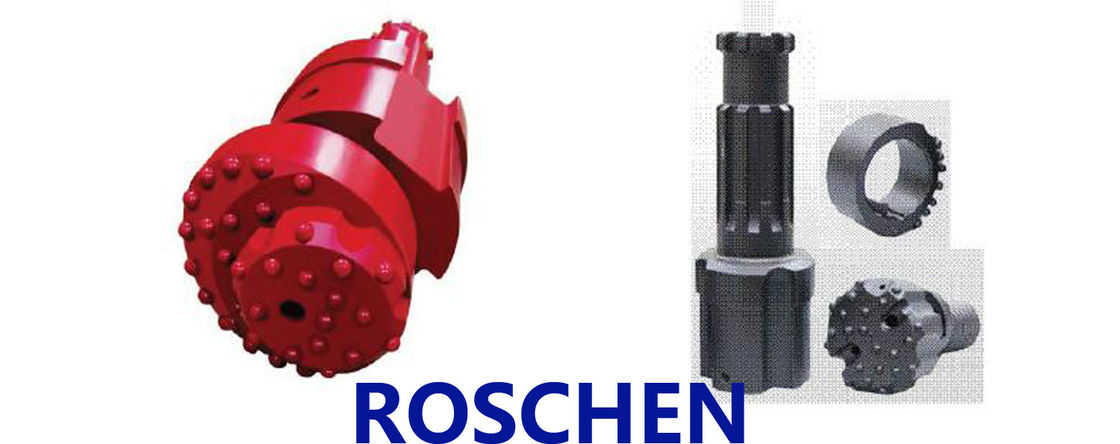

ODS là hệ thống khoan quá mức lệch tâm hai phần được thiết kế để lắp đặt đồng thời vỏ bọc để hỗ trợ các điều kiện nền đất không ổn định.
Bộ phận giữ bit được lắp vào búa theo cùng cách với bit nút thông thường.
Bit nút lập dị được khóa vào ngăn chứa bit bằng phương pháp sắp xếp chốt đôi 'Seloc' có thể được loại bỏ khi bit cần hoặc là regrinding hoặc thay thế.
ROSCHEN chỉ cung cấp vỏ bọc ren nhưng hệ thống cũng có thể được sử dụng với vỏ bọc hàn ít tốn kém khi vỏ được yêu cầu để lại trong lỗ.
Khi hệ thống ODS được khoan đến độ sâu yêu cầu, bit lập dị có thể được đóng về vị trí đồng tâm của nó bằng cách kéo lên chống lại vỏ bọc và quay 180 độ, và hệ thống hoàn toàn rút khỏi vỏ.
Nếu được yêu cầu, sau đó có thể khoan vào đá rắn bằng cách sử dụng một bit nút thông thường có đường kính bằng với kích thước hệ thống.
Điều quan trọng là phải đảm bảo rằng bộ ổn định của các kích thước chính xác được đặt trực tiếp phía sau búa.
ROSCHEN sản xuất một loạt các bộ phận giữ bit, các bit lệch tâm, giày vỏ và bộ ổn định, đi cùng với các hệ thống khoan ODS của chúng tôi. Để biết thêm chi tiết về sản phẩm, vui lòng tham khảo tài liệu quảng cáo bán hàng kỹ thuật của chúng tôi hoặc liên hệ với nhóm bán hàng của chúng tôi để được hỗ trợ.
