Hệ thống khoan quá tải

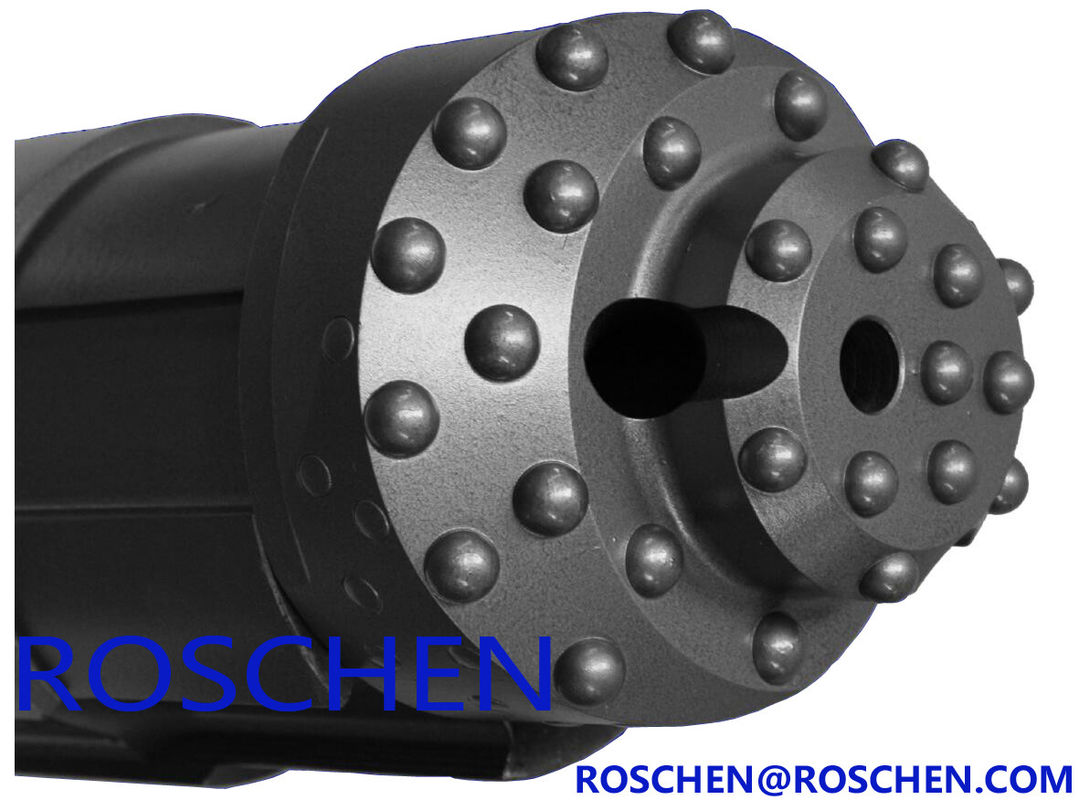

Hệ thống ODS của Roschen là một hệ thống khoan Overcentden Eccentric hai phần đã được chứng minh được thiết kế để khoan đồng thời và vỏ lỗ, thông qua các điều kiện mặt đất không ổn định.
Các tính năng chính:
. Có sẵn cho các kích cỡ vỏ từ 114mm (4 1/2 ") đến đường kính 273mm (10¾") Thiết kế hai phần đơn giản để truyền năng lượng tốt hơn cho khuôn mặt Bit
. Hiệu suất khoan tối ưu trong điều kiện nền đất không ổn định
. Bit lập dị có thể dễ dàng và nhanh chóng loại bỏ để thay thế hoặc nâng cấp
. "sắp mở và đóng" sắp xếp khóa bên trong ngăn chứa bit để không có gì có thể ngăn chặn Bit Lập dị đóng
. Bit ODS có thiết kế thí điểm tích cực giúp hướng dẫn Bit Lập dị và tạo ra một lỗ thẳng
Hệ thống vỏ bọc lập dị (Hệ thống khoan Overburden lệch tâm) | |||||||||
Kiểu | Vỏ bọc Recom.Size (mm) | Bên trong Dia.of Vỏ bọc giày Dia (mm) D | Reaming Dia (mm) C | DTH HAMMER | Ống khoan | Phần số | |||
Max.OD (A) | Min.ID (B) | Chủ đề kết nối | OD (mm) | Cờ lê phẳng (mm) | |||||
ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8 "Reg | 76 | 65 | ODEX90-DHD |
COP32 | ODEX90-COP | ||||||||
QL30 | ODEX90-QL30 | ||||||||
ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8 "Reg | 76 | 65 | ODEX115-DHD |
COP44 | ODEX115-COP | ||||||||
SD4 | ODEX115-SD4 | ||||||||
QL40 | ODEX115-QL40 | ||||||||
Sứ mệnh 40 | ODEX115-M40 | ||||||||
ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8 "Reg | 89 | 65 | ODEX140-DHD |
COP54 | ODEX140-COP | ||||||||
SD5 | ODEX140-SD4 | ||||||||
QL50 | ODEX140-QL50 | ||||||||
Sứ mệnh 50 | ODEX140-M50 | ||||||||
ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX165-DHD |
COP64 | ODEX165-COP | ||||||||
SD6 | ODEX165-SD6 | ||||||||
QL60 | ODEX165-QL60 | ||||||||
Sứ mệnh 60 | ODEX165-M60 | ||||||||
ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX190-DHD |
COP64 | ODEX190-COP | ||||||||
SD6 | ODEX190-SD6 | ||||||||
QL60 | ODEX190-QL60 | ||||||||
Sứ mệnh 60 | ODEX190-M60 | ||||||||
ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2 "Reg | 114 | 95 | ODEX240-DHD |
COP84 | ODEX240-COP | ||||||||
SD8 | ODEX240-SD8 | ||||||||
QL80 | ODEX240-QL80 | ||||||||
Sứ mệnh 80 | ODEX240-M80 | ||||||||
ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2 "Reg | 114 | 95 | ODEX280-SD |
Numa100 | ODEX280-NU |
ODEX
ROSCHEN sản xuất Hệ thống khoan Overflow của ODEX lập dị, bắt đầu với ODEX90 tới ODEX445. Hệ thống ba mảnh này bao gồm bit thí điểm, khoan lổ, thiết bị dẫn hướng. Hệ thống khoan Overburden ROSCHEN ODEX được sử dụng rộng rãi trong một loạt các ứng dụng từ khoan giếng và khai thác mỏ đến neo đậu và khảo sát địa điểm.
Advtanges:
- Nhanh chóng cắt bỏ hom; Tỷ lệ thâm nhập cao, đặc biệt là trong sự hình thành đá kháng;
- Lấy mẫu đất và nước ngầm dễ dàng trong quá trình khoan;
- Có thể đo lường ước tính năng suất ở độ sâu được chọn trong quá trình hình thành;
- Thuận lợi ở các hình dạng không hợp nhất với nguy cơ cao bị caving
Phạm vi ứng dụng:
Nó phù hợp để khoan giếng nước, giếng địa nhiệt, cọc mirco ngắn, lỗ vữa loại nhỏ trung bình của công trình xây dựng, đập và bến cảng.
1. Khi khoan bắt đầu, máy khoan quay ra và reams lỗ thí điểm đủ rộng cho ống vỏ trượt xuống phía sau cụm lắp ráp mũi khoan.
2. Khi đạt được độ sâu yêu cầu, xoay vòng được đảo chiều cẩn thận, trong đó các dao động quay lại, cho phép lắp ráp mũi khoan lên qua vỏ.
3. Vỏ ống được để trong lỗ khoan phải được niêm phong ở đáy lỗ bằng vữa xi măng hoặc một số chất hàn kín khác.
4. Khoan tiếp tục với độ sâu mong muốn trong nền tảng bằng cách sử dụng một máy khoan thông thường.
