| Tên | Xuống Them Hole Hammer, DTH Hammer |
| Nhãn hiệu | ROSCHEN |
| Phạm vi áp dụng | Mở đá khoan, kỹ thuật hầm |
| Tốc độ khoan lỗ (mm / phút) | 840 (mm / phút) |
| Kích thước (mm) | 110 |
| Mô hình | CIR110A |
| Đường kính lỗ khoan (mm) | 110-120 (mm) (mm) |
| Năng lượng tác động (MPa) | 0,5-0,7 |
| Độ sâu lỗ (M) | 200 triệu |
| Tần số tác động | 840 (Hz) |
| Đường kính áo | 98mm |

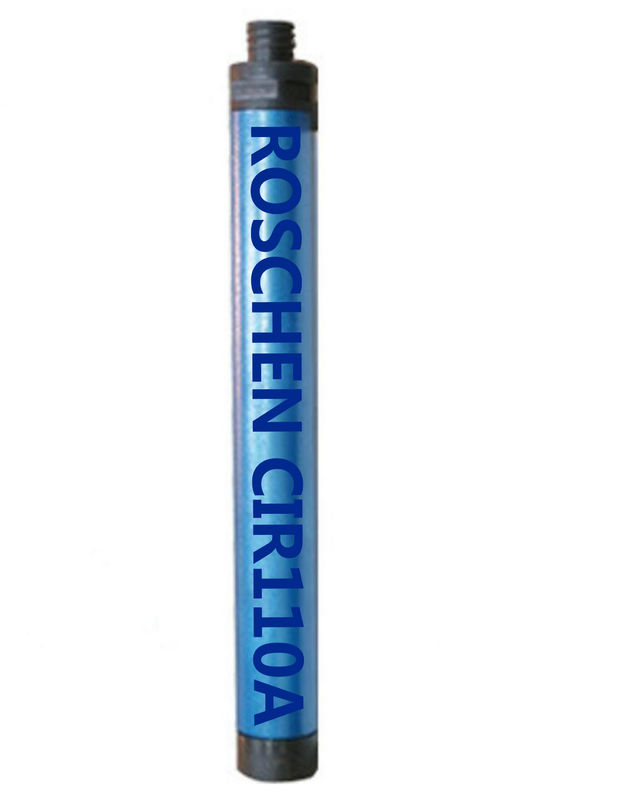

CIR110A Downhole Hammer Chi tiết sản phẩm:
Đường kính khoan: Φ110--120mm
Đường kính áo khoác: Φ98mm
Tổng chiều dài: 838mm
Trọng lượng: 36kg
Áp suất làm việc: 0,5-0,7Mpa
Tiêu thụ không khí: 11m3 / phút
Tần số tác động: 840 lần / phút
DTH khoan búa mô hình đặc điểm kỹ thuật kích thước
| Mô hình | Khoan lỗ Dia. (mm) | Vỏ bọc OD (mm) | Chiều dài (mm) | Trọng lượng (kg) | Áp lực công việc (MPa) | Tiêu thụ không khí (m3 / phút) | Tần số tác động (T / phút) |
| 65A DTH Hammer | Ø65-67 | 61 | 745 | 13 | 0,5-0,7 | 2,5 | ≥810 |
| 70A DTH Hammer | Ø74-76 | 67 | 766 | 15 | 0,5-0,7 | 3 | ≥810 |
| 80A DTH Hammer | Ø80-82 | 72 | 796 | 17 | 0,5-0,7 | 5,5 | ≥810 |
| 90 DTH Hammer | Ø90-100 | 80 | 796 | 22 | 0,5-0,7 | 7 | ≥840 |
| 90A DTH Hammer | Ø90-100 | 80 | 796 | 22 | 0,5-0,7 | 6 | ≥840 |
| 900 DTH Hammer | Ø90-100 | 80 | 870 | 24 | 0,8-1,2 | 5 | ≥700 |
| 930 DTH Hammer | Ø90-100 | 80 | 870 | 24 | 0,8-1,2 | 6 | ≥700 |
| 110A DTH Hammer | Ø110-120 | 98 | 838 | 36 | 0,5-0,7 | 11 | ≥840 |
| DHD340 DTH Hammer | Ø110-140 | 98 | 1045 | 39 | 1,2-2,0 | 3,5-15 | ≥1140 |
| DHD350 DTH Hammer | Ø135-155 | 122 | 1213 | 57 | 0,6-2,5 | 7,5-9 | ≥1140 |
| DHD360 DTH Hammer | Ø152-190 | 139 | 1300 | 98 | 0,6-2,5 | 10,5-19 | ≥1140 |
CIR110A DTH Hammer Các phương pháp xử lý sự cố thường gặp
| Sự cố | lý do | Phương thức loại trừ |
| Cung cấp không khí không ảnh hưởng | 1. Có vấn đề nước ngoài ở van đĩa và van kiểm tra bị kẹt. | Tháo rời bộ va chạm để làm sạch và kiểm tra. |
| 2. Dầu bôi trơn quá nhớt để dính piston. | Mở van kiểm tra, thêm một lượng nhỏ dầu hỏa hoặc xăng xả, và sau đó thay thế chất bôi trơn mỏng hơn. | |
| 3. sau khi mũi khoan gậy ra, nó sẽ chụp vào khớp phía trước và không thể được đặt lại. | Tháo đầu khoan để bảo trì. | |
| 4. Bôi trơn kém, piston và xi lanh cắn. | Tháo dỡ và đại tu, thay thế các bộ phận khi cần thiết và cải thiện điều kiện bôi trơn. | |
| 5. Cài đặt các bộ phận sai hoặc thiếu. | Lắp ráp lại theo sơ đồ cấu trúc | |
| Sốc | 1. Vòng cao su bị hỏng, miếng đệm điều chỉnh và miếng đệm không được ép. | Thay thế tạp dề, tăng gasket |
| 2. hao mòn nghiêm trọng của piston, xi lanh, vv | Thay thế phụ tùng |
CIR110A Downhole khoan Impactor hoạt động biện pháp phòng ngừa:
1. Trong điều kiện khoan đá bình thường, tác nhân được phục vụ và làm sạch và lắp ráp lại sau mỗi 200 giờ hoạt động. Khoan lỗ hoặc xỉ bùn được thực hiện 100 giờ một lần.
2. Việc bôi trơn của tác nhân đạt được thông qua thiết bị bôi dầu trên động cơ chính. Vì vậy, nó là cần thiết để đảm bảo rằng các thiết bị dầu đầy dầu trước khi bắt đầu mỗi ca, và vẫn còn một thặng dư trước khi sự thay đổi tiếp theo bắt đầu. Dầu bôi trơn là dầu cơ số 20 vào mùa hè và dầu cơ khí số 5-10 vào mùa đông. Trước khi va chạm được lắp đặt trên ống khoan, van xả được vận hành để loại bỏ các mảnh vụn trong ống khoan và kiểm tra xem có dầu trong ống khoan hay không. Kiểm tra thiết bị tác động sau khi kết nối.
3. Các va chạm và thanh khoan không được đảo ngược trong lỗ để tránh tai nạn. Trong quá trình khoan lỗ, nếu bạn muốn ngừng khoan, bạn không nên ngừng cung cấp không khí cho tác nhân ngay lập tức. Bạn nên nâng mũi khoan và thổi nó, và ngừng cung cấp khí khi không có thêm đá và bột đá trong lỗ. , Sau đó dừng lại.
