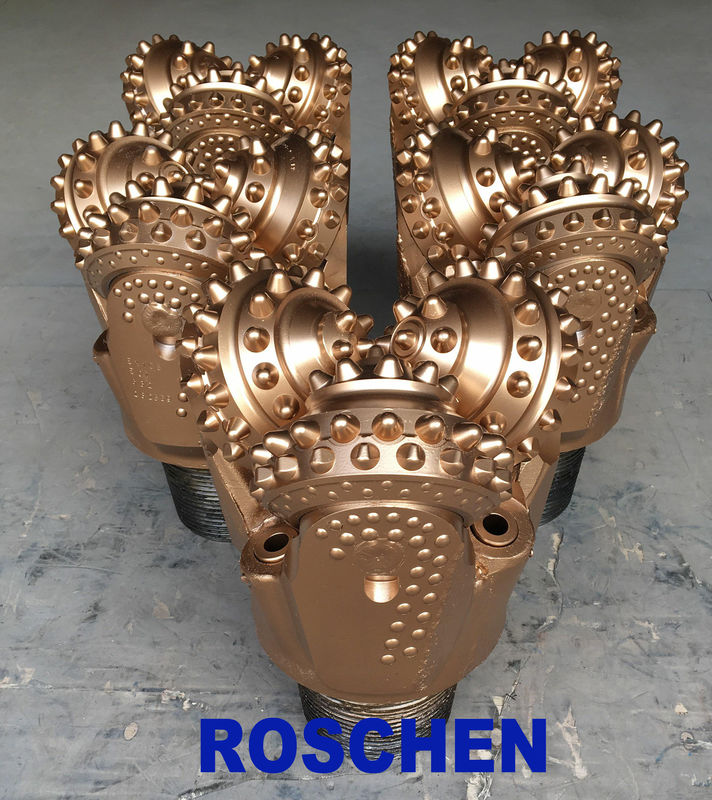

8 1/2 "Mũi khoan đá Tricone / Mũi khoan Tricone TCI / Mũi khoan giếng dầu
Cơ chế phá đá của bit ba hình nón
1. Nghiền va đập
Khi bit côn làm việc dưới đáy giếng, tác động của răng vào đá do dao động dọc của bit là cách chính để làm vỡ đá do bit lăn.Khi quay mũi khoan, răng được ép vào đá với tốc độ nhất định.Phương pháp nghiền này tương tự như áp suất tĩnh trong thử nghiệm nghiền.Việc ép răng vào đá cần có đủ lực ép và thời gian tiếp xúc riêng.Do đó, tải trọng dọc trục của răng của con lăn trên đá bao gồm cả áp suất tĩnh và tải trọng va đập.Áp lực khoan tác dụng lên mũi khoan là phần áp suất tĩnh;tải trọng va đập do mũi khoan tạo ra khi đáy giếng quay, do đó hệ thống dây mũi khoan liên tục bị nén và căng ra, đồng thời dây khoan phía dưới truyền năng lượng biến dạng đàn hồi của chu trình để sinh ra bởi hình nón , đây là nguồn tạo ra áp lực va đập của răng khi mũi khoan làm vỡ đất đá.Việc tăng áp lực tác động của mũi khoan lên hệ tầng có thể làm tăng hiệu quả của đá vỡ.
2. Cắt trượt
Ở đá có độ dẻo cao hơn, ngoài tác động của răng vào đá đáy còn đòi hỏi răng phải có tác dụng trượt nhất định với mặt đất, do đó răng cắt đá mở rộng tác dụng nghiền đá.Điều quan trọng là khi khoan ở các thành tạo mềm.Các biện pháp gây trượt khi côn lăn dưới đáy giếng là siêu đỉnh, côn phức hợp và trục dịch chuyển.
(1) Siêu đỉnh.Đỉnh siêu nghĩa là đỉnh hình nón vượt quá đường tâm của mũi khoan.Khoảng cách từ đỉnh của hình nón đến đường tâm được gọi là siêu đỉnh.Khoảng cách siêu đỉnh càng lớn thì lượng trượt càng lớn.Đỉnh siêu đỉnh tạo ra sự trượt theo hướng tiếp tuyến, và đá giữa các răng và các răng trên mỗi vòng của hình nón bị cắt.
(2) Hình nón phức tạp.Hình nón hợp chất làm cho hình nón trượt theo hướng tiếp tuyến, và như với đỉnh siêu đỉnh, đá giữa các răng và các răng trên mỗi vòng của hình nón bị cắt.
(3) Trục dịch chuyển.Dịch trục có nghĩa là trục của hình nón được dịch một khoảng so với trục của bit.Khoảng cách này được gọi là chiều dài cơ sở chuyển dịch.Nếu chiều dài cơ sở chuyển dịch càng lớn thì lượng trượt của côn càng lớn, và tác dụng cắt càng lớn.Trục dịch chuyển làm cho các răng trượt dọc trục, và đá giữa các bánh răng vòng trên hình nón bị cắt.
3. Hành động xén của răng
Khi răng ăn vào đá dưới tác dụng của áp lực dọc trục (áp lực khoan), bề mặt nêm của răng tạo ra lực cắt ngang trên đá tiếp xúc với nó, và đá bị đứt gãy do cắt dọc theo mặt phẳng cắt, cùng với răng.Di chuyển để loại bỏ đá vỡ, đó là tác động cắt của chính răng trên đá.
Tricone Rolle Bits Thông số sản phẩm: | |
Mô hình | Mũi mài răng phay tricone cho giếng nước, TCI bit tricone cho giếng nước |
Mã IADC |
116 117 126 127 136 137 216 217 226 316 317 326 327 336 337 115 125 135 215 225 235 315 325 335 114 124 214 314 111 121 131 131 346 347 |
417 427 437 517 527 537 617 627 637 737 837 832 415 425 435 445 525 625 635 416 427 436 446 447 516 526 537 547 516 536 535 |
|
Loại mang | H - Gối ma sát;G - Ổ lăn;F - Vòng bi nổi |
Loại niêm phong | HJ (vòng bi kim loại niêm phong) |
HA (bạc đạn kín cao su) loại ổ trục làm mát bằng không khí | |
Kích thước | Từ 2 kích thước lớn hơn 7/8 "đến 26" cho bit mở lỗ, bit doa |
Vật chất | thép hợp kim, chèn cacbua vonfram |
Tính năng bổ sung | 1) Răng hình nón Y 2) Răng đục chữ X 3) K- răng rộng 4) G- Bảo vệ bệnh dịch hạch |
Sự hình thành có thể áp dụng | Rất mềm, mềm, vừa mềm, vừa cứng, vừa cứng, rất cứng |
Ứng dụng |
Dầu khí và khí đốt, giếng nước, công nghiệp khai thác và kiến tạo, mỏ dầu, công việc xây dựng, địa nhiệt, khoan định hướng, và làm móng công trình ngầm. |
KHÔNG. | KÍCH THƯỚC BIT TRICONE ROCK | API THREAD REG.PIN | |
trong | mm | ||
1 | 3 3/4 | 95,3 | 2 3/8 |
2 | 3 7/8 | 98.4 | 2 3/8 |
3 | 4 1/8 | 104,8 | 2 3/8 |
4 | 4 1/4 | 108 | 2 3/8 |
5 | 4 1/2 | 114,3 | 2 3/8 |
6 | 4 5/8 | 117,5 | 2 7/8 |
7 | 4 3/4 | 120,7 | 2 7/8 |
số 8 | 4 7/8 | 123,8 | 2 7/8 |
9 | 5 1/2 | 139,7 | 3 1/2 |
10 | 5 5/8 | 142,9 | 3 1/2 |
11 | 5 2/3 | 143,9 | 3 1/2 |
12 | 4 3/4 | 146.1 | 3 1/2 |
13 | 5 7/8 | 149,2 | 3 1/2 |
14 | 6 | 152.4 | 3 1/2 |
15 | 6 1/8 | 155,6 | 3 1/2 |
16 | 6 1/4 | 158,8 | 3 1/2 |
17 | 6 1/2 | 165.1 | 3 1/2 |
18 | 6 5/8 | 168,3 | 3 1/2 |
19 | 6 3/4 | 171,5 | 3 1/2 |
20 | 7 1/2 | 190,5 | 4 1/2 |
21 | 7 5/8 | 193,7 | 4 1/2 |
22 | 7 7/8 | 200 | 4 1/2 |
23 | 8 3/8 | 212,7 | 4 1/2 |
24 | 8 1/2 | 215,9 | 4 1/2 |
25 | 8 5/8 | 219,1 | 4 1/2 |
26 | 8 3/4 | 222,3 | 4 1/2 |
27 | 9 1/2 | 241,3 | 6 5/8 |
28 | 9 5/8 | 244,5 | 6 5/8 |
29 | 9 7/8 | 250,8 | 6 5/8 |
30 | 10 1/2 | 266,7 | 6 5/8 |
31 | 10 5/8 | 269,9 | 6 5/8 |
32 | 11 | 279.4 | 6 5/8 |
33 | 11 5/8 | 295,3 | 6 5/8 |
34 | 12 | 304,8 | 6 5/8 |
35 | 12 1/4 | 311,2 | 6 5/8 |
36 | 12 5/16 | 312,7 | 6 5/8 |
37 | 13 3/8 | 314,3 | 6 5/8 |
38 | 12 7/16 | 315,9 | 6 5/8 |
39 | 12 5/8 | 320,7 | 6 5/8 |
40 | 13 1/8 | 333.4 | 6 5/8 |
41 | 13 1/2 | 342,9 | 6 5/8 |
42 | 13 5/8 | 346,1 | 6 5/8 |
43 | 13 3/4 | 349,3 | 6 5/8 |
44 | 14 1/2 | 368,3 | 7 5/8 |
45 | 14 3/4 | 374,7 | 7 5/8 |
46 | 15 1/2 | 393,7 | 7 5/8 |
47 | 16 | 406.4 | 7 5/8 |
48 | 17 1/2 | 444,5 | 7 5/8 |
49 | 18 7/8 | 479.4 | 7 5/8 |
50 | 20 | 508 | 7 5/8 |
51 | 22 | 558,8 | 7 5/8 |
52 | 24 | 609,6 | 7 5/8 |
53 | 26 | 660.4 | 7 5/8 |
54 | 28 | 711,2 | 7 5/8 |
55 | 30 | 762 | 7 5/8 |
