| Nguồn gốc | Trung Quốc |
| Hàng hiệu | ROSCHEN |
| Chứng nhận | ISO |
| Số mô hình | Odex 90 - 280 |
Giải quyết các loại đất không ổn định, cát chảy, sỏi và các điều kiện lớp phủ khó khăn với hiệu quả và độ tin cậy vượt trội bằng cách sử dụng HỆ THỐNG KHOAN ỐNG LỒNG LỆCH TÂM ODEX. Công nghệ sáng tạo, được cấp bằng sáng chế này là tiêu chuẩn công nghiệp để khoan và ống lồng đồng thời các lỗ khoan trong các môi trường dưới bề mặt đòi hỏi khắt khe, nơi các phương pháp thông thường không thành công hoặc chứng minh là tốn kém.
Cách Hệ Thống ODEX Cách Mạng Hoạt Động:

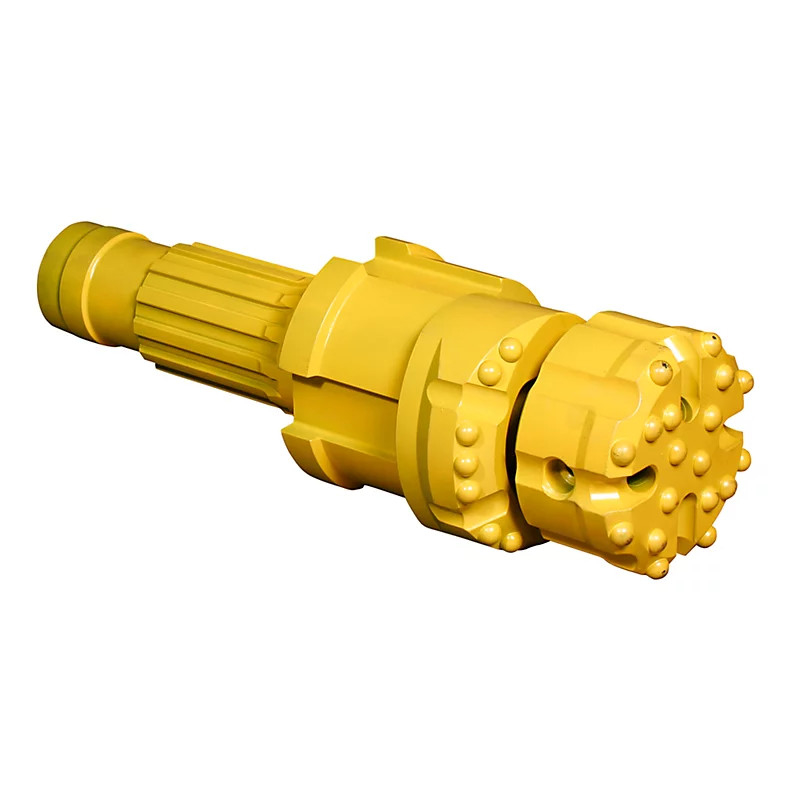

Điểm cốt lõi nằm ở bit mở rộng lệch tâm độc đáo của nó:
Khoan Mồi: Một mũi khoan tiêu chuẩn (nằm trong đầu mở rộng lệch tâm) bắt đầu lỗ mồi.
Mở rộng lệch tâm: Khi bắt đầu quay, lực ly tâm làm cho đầu mở rộng lệch tâm lớn hơn, lệch tâm ra ngoài.
Ống lồng đồng thời: Lỗ mở rộng này, được tạo ra bởi đầu mở rộng lệch tâm xoay tròn, cung cấp khoảng trống hoàn hảo cho ống lồng (ống khoan rỗng) đi theo ngay phía sau bit.
Bảo vệ liên tục: Ống lồng được đưa vào đồng thời với quá trình khoan, cung cấp sự hỗ trợ lỗ tức thì và ngăn ngừa sụp đổ, xâm nhập chất lỏng hoặc ô nhiễm.
Các Tính Năng & Ưu Điểm Chính:
Ổn định lỗ khoan vượt trội: Ổn định ngay lập tức các lỗ khoan trong đất sụp đổ, cát chảy, sỏi, đá tảng và đá nứt. Loại bỏ hiện tượng rửa trôi và sụp lở lỗ khoan.
Hiệu quả vượt trội: Khoan và ống lồng trong một lần đi giúp giảm đáng kể thời gian, nhân công và chi phí dự án tổng thể so với các phương pháp "khoan-sau đó-ống lồng" thông thường.
Tác động môi trường tối thiểu: Ngăn chặn sự di chuyển của chất lỏng giữa các tầng chứa nước, bảo vệ chất lượng nước ngầm và giảm thiểu sự mất mát chất lỏng khoan vào các lớp đất đá. Lý tưởng cho các địa điểm nhạy cảm với môi trường.
Tính linh hoạt: Đã được chứng minh là hiệu quả cho nhiều ứng dụng: Điều tra địa kỹ thuật, lắp đặt giếng nước (đặc biệt là trong các lớp đất đá khó), đóng cọc móng, neo đất, lỗ mồi đường hầm nhỏ, lắp đặt vòng địa nhiệt và khoan lỗ vữa.
Xuyên qua các chướng ngại vật: Khoan hiệu quả qua sỏi, đá tảng và mảnh vụn trong lớp phủ không kết tụ.
Giảm thiểu rủi ro: Giảm đáng kể rủi ro mắc kẹt dụng cụ, mất lỗ và sự chậm trễ tốn kém liên quan đến điều kiện đất không ổn định.
Ống lồng nối bằng phẳng: Sử dụng ống lồng ren bằng phẳng chắc chắn để tiến lên trơn tru và hiệu suất tối ưu.
Độ tin cậy đã được chứng minh: Hàng thập kỷ thành công trên toàn cầu chứng minh độ bền và hiệu quả của hệ thống trong điều kiện đất khó khăn nhất.
HỆ THỐNG KHOAN ỐNG LỒNG LỆCH TÂM ODEX - Các Thông Số Điển Hình
| Loại ODEX | Kích thước ống lồng khuyến nghị | Độ dày thành tối thiểu | Đường kính mũi khoan mồi | Đường kính đầu mở rộng | Đối với Cán búa | ||||||
| OD Tối đa | Tối thiểu ID | ||||||||||
| mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | ||
| 90 | 115 | 4 1/2 | 102 | 4 | 6 | 15/64 | 90 | 3 35/64 | 123 | 4 27/32 | DHD3.5, Cop34, Mission 30 |
| 115 | 142 | 5 19/32 | 125 | 4 59/64 | 7 | 9/32 | 115 | 4 17/32 | 155 | 6 7/64 | DHD340A, SD4, QL40, Mission40 |
| 115 | 146 | 5 3/4 | 128 | 5 3/64 | 7 | 9/32 | 116 | 4 9/16 | 152 | 6 | |
| 140 | 168 | 6 5/8 | 152 | 5 63/64 | 8 | 5/16 | 140 | 5 1/2 | 189 | 7 7/16 | DHD350R, SD5, QL50, Mission50 |
| 144 | 178 | 7 | 160 | 6 19/64 | 9 | 23/64 | 144 | 5 9/16 | 192 | 7 9/16 | |
| 165 | 196 | 7 23/32 | 183 | 7 13/64 | 6 | 15/64 | 166 | 6 17/32 | 211 | 8 19/64 | DHD360, SD6, QL60, Mission60 |
| 180 | 219 | 8 5/8 | 194 | 7 5/8 | 6 | 15/64 | 179 | 7 3/64 | 232 | 9 1/8 | |
| 190 | 219 | 8 5/8 | 205 | 8 1/16 | 7 | 9/32 | 191 | 7 1/2 | 236 | 9 19/64 | |
| 190 | 219 | 8 5/8 | 205 | 8 1/16 | 7 | 9/32 | 191 | 7 1/2 | 236 | 9 19/64 | DHD380, QL80, SD8, Mission 80 |
| 230 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 | 229 | 9 1/64 | 286 | 11 1/4 | |
| 240 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 | 241 | 9 31/64 | 308 | 12 1/8 | |
| 280 | 324 | 12 3/4 | 305 | 12 | 9.5 | 3/8 | 280 | 11 1/64 | 378 | 14 57/64 | SD10, NUMA100 |
HỆ THỐNG KHOAN ỐNG LỒNG LỆCH TÂM ODEX - Các Câu Hỏi Thường Gặp (FAQ)
Hỏi: Hệ thống ODEX phù hợp nhất với loại đất nào?
Đáp: ODEX vượt trội trong lớp phủ không ổn định: cát rời, sỏi, cuội, đá tảng, đất sét mềm, vật liệu lấp và đá nứt dễ sụp đổ. Nó kém hiệu quả hơn trong nền đá tảng vững chắc, nơi khoan tiêu chuẩn là đủ.
Hỏi: Hệ thống ODEX có thể khoan xuyên qua đá rắn không?
Đáp: Mặc dù chủ yếu được thiết kế cho lớp phủ, mũi khoan mồi và đầu mở rộng có thể xuyên qua các lớp đá mềm hơn hoặc bị nứt gặp phải trong chuỗi lớp phủ. Đối với việc khoan đá cứng rộng rãi, các phương pháp khác có thể theo sau phần ống lồng.
Hỏi: Ống lồng được tháo ra như thế nào sau khi khoan?
Đáp: Ống lồng thường là tạm thời. Khi đạt đến độ sâu mục tiêu và lỗ ổn định (hoặc ống lồng/vữa vĩnh viễn được đặt), chuỗi khoan ODEX được thu hồi. Đầu mở rộng lệch tâm rút lại khi dừng quay, cho phép nó được kéo lại bên trong ống lồng và rút ra.
Hỏi: Hệ thống ODEX có tương thích với giàn khoan hiện có của tôi không?
Đáp: Rất có thể! Hệ thống ODEX được thiết kế để hoạt động với các giàn khoan búa trên hoặc xuống lỗ (DTH) tiêu chuẩn được trang bị bộ kẹp và khả năng quay phù hợp với kích thước ống lồng. Bộ điều hợp thường có sẵn.
Hỏi: Những ưu điểm chính so với các phương pháp khoan và ống lồng thông thường là gì?
Đáp: Những ưu điểm lớn nhất là tốc độ (hoạt động một lần), độ tin cậy (hỗ trợ lỗ ngay lập tức ngăn ngừa sự cố), tiết kiệm chi phí (giảm thời gian, nhân công, vật liệu, rủi ro) và bảo vệ môi trường (giảm thiểu mất chất lỏng & ô nhiễm chéo tầng chứa nước).
Hỏi: Hệ thống có thể xử lý việc khoan cong không?
Đáp: Mặc dù chủ yếu được thiết kế cho các lỗ tương đối thẳng, việc khoan định hướng có kiểm soát là có thể với các thiết bị và kỹ thuật chuyên dụng, mặc dù nó làm tăng thêm sự phức tạp so với các ứng dụng thẳng đứng.
