12 1/4 ′′ (311mm) Máy kéo chân rỗng 3 chìa khóa
Mô tả

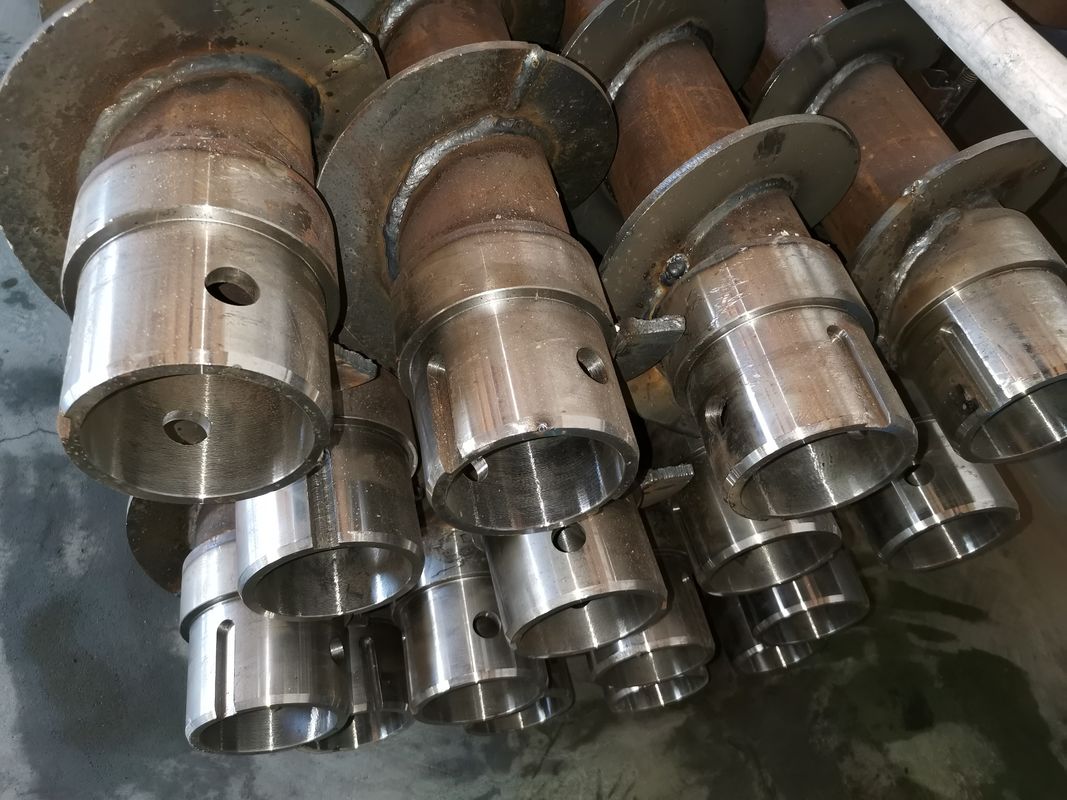

Tất cả 12 1/4 " (311mm) Triple Key Heavy Duty Hollow Stem Augers đều có thiết kế bay cứng liên tục, dày 3/8" (9.5mm) trên cạnh bên ngoài với pitch 7 1/2" (191mm).Các khớp dụng cụ cong được làm từ thép hợp kim 4142 và có kết nối cuộn hai.
Thông số kỹ thuật:
| Không. | Mô tả | Phần # | Lbs. | Kg. |
| Phần Auger | ||||
| 1 | 12 1/4 ′′ (311mm) TK HD Hollow Stem Auger 12 1/4 ′′ (311mm) ID x 17 ′′ (432mm) O.D. x 5 ′ (1524mm) | A1214300HD | 365 | 83 |
| 2 | 12 1/4 " (311mm) TK HD Drive Cap với 3 1/4 " (83mm) Auger Connector | ADC121433HD | 90 | 40.8 |
| 2 | 12 1/4 " (311mm) TK HD Drive Cap với 4 1/4 " (108mm) Auger Connector | ADC121434HD | 91 | 41.3 |
| 3 | # 4 Nút & Bolt cho Rod-to-Cap Adapter | ANAB4 | 0.9 | 0.4 |
| 4 | 12 1/8 ′′ (308mm) Pilot Bit Connector (NW Box 3 1/2 ′′ API Reg. Box) | APCB1218NWB | 46 | 20.9 |
| 4 | 12 1/8 ′′ (308mm) Pilot Bit Connector (NWJ Box 3 1/2 ′′ API Reg. Box) | APCB1218NWJB | 46 | 20.9 |
| 5 | Bộ điều chỉnh thanh-đối-cáp | ARCANWP | 7 | 3.2 |
| 5 | Bộ điều chỉnh thanh-đối-cap ️ Đinh NWJ | ARCANWJP | 6 | 2.7 |
| 6 | Đàn khoan NW 5′ (1524mm) | ADR5NW | 31 | 14.1 |
| 6 | Đàn khoan NWJ 5′ (1524mm) | ADR5NWJ | 35 | 15.9 |
| Các bộ phận sửa chữa máy kéo | ||||
| 1A | 12 1/4 " (311mm) TK HD Pin Tool Joint | ATJ12143PHD | 13 | 5.9 |
| 1B | 12 1/4 " (311mm) TK HD Box Tool Joint | ATJ12143BHD | 12 | 5.4 |
| 8 | ABN3-M Auger Bushing Nut | ABN3-M | 0.2 | 0.1 |
| 9 | ADK3 Auger Drive Key | ADK3 | 0.3 | 0.1 |
| 7 | ALB4 Auger Lock Bolt | ALB4 | 0.4 | 0.2 |
| Máy cắt vít và máy bay lái | ||||
| 10 | 12 1/4 ′′ (311mm) TK HD Blade Cutterhead 17 3/4 ′′ (451mm) O.D | ACH1214350HD | 80 | 36.3 |
| 10 | 12 1/4 ′′ (311mm) TK HD Spade Cutterhead 17 3/4 ′′ (451mm) O.D | ACH1214351HD | 74 | 33.6 |
| 10 | 12 1/4 " (311mm) TK HD Blade / Bullet Cutterhead 17 3/4 " (451mm) O.D. | ACH1214360HD | 69 | 31.3 |
| 10 | 12 1/4 ′′ (311mm) TK HD Spade / Bullet Cutterhead 17 3/4 ′′ (451mm) O.D. | ACH1214361HD | 78 | 35.4 |
| 10 | 12 1/4 ′′ (311mm) TK HD Bullet Cutterhead 17 3/4 ′′ (451mm) O.D. | ACH1214370HD | 69 | 31.3 |
| 11 | 12 1/8 " (308mm) Apex Pilot Bit, 3 1/2 " API Reg. Pin | APB1218APX | 48 | 21.8 |
| 11 | 12 1/8 " (308mm) Bullet Pilot Bit, 3 1/2 " API Reg. Pin | APB1218BUL | 61 | 27.7 |
Roschen cung cấp các cột vòm rỗng tiêu chuẩn và hạng nặng với chiều dài 5 feet (được tùy chỉnh), kích thước từ 2 1/4 "cho đến 10 1/4" (được xác định bởi ID cột vòm).) và với hệ thống lái 2 hoặc 3 phím. Diedrich và Acker kiểu tám góc ống trục rỗng có sẵn theo yêu cầu. ống trục tiêu chuẩn thường được khuyến cáo cho khoan nông hơn, (dưới 70 '),và cho máy khoan mô-men xoắn nhỏ hơn. Máy đúc công cụ hạng nặng có các khớp công cụ nặng hơn và các nút đúc lớn hơn và các phím truyền động. Máy đúc HD thường được khuyến cáo để khoan trên 70 'và cho các giàn khoan mô-men xoắn lớn hơn.Tất cả các cột được chế tạo chất lượng từ vật liệu cao cấp và bao gồm liên tục cứng mặt bay, để đảm bảo hiệu suất và tuổi thọ trong ngay cả các điều kiện khoan khô nhất.
