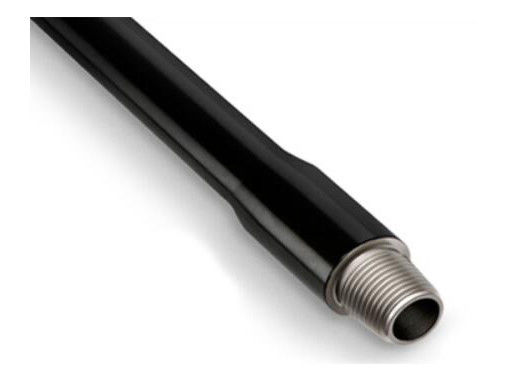

Công cụ rèn 73mm Khớp nối ống khoan HDD để khoan không khoan
| Tên | khoan định hướng ngang (HDD) Ống khoan |
| Thương hiệu | ROSCHEN |
| Điểm nổi bật: | dụng cụ khoan định hướng ngang |
| công cụ khoan định hướng ngang | |
| Đặc trưng: | Chống mài mòn / Độ bền mỏi cao |
| Kiểu: | Thanh khoan ổ cứng |
| Cách sử dụng: | Ống khoan cho máy khoan định hướng ngang |
| Tên sản phẩm: | Dụng cụ khoan ổ cứng |
| Vật liệu: | 4140 |
| Cấp: | R780, G105 và S135 |
Ống khoan HDD được sử dụng rộng rãi nhất cho Máy khoan định hướng ngang.Các khớp nối của công cụ ống HDD Drill chủ yếu bị xáo trộn và dày lên.Vật liệu của thân ống là R780 hoặc thép cao cấp sau khi làm cứng và ủ và vật liệu của khớp nói chung là 37 CrMnMo hoặc 42 CrMo.OD của thân ống nằm trong khoảng Φ 50-Φ 140.
Chúng tôi có thể cung cấp tất cả các loại sản phẩm theo yêu cầu của khách hàng.
Thanh khoan ổ cứng Roschen cho máy khoan định hướng ngang.Độ bền cao, độ bền cao, độ đàn hồi cao.Đường kính từ 42mm đến 140mm.Chiều dài từ 0,5m đến 9,6m.Mác thép: E75/R780,G105,S135.Chúng tôi có thể làm cần khoan cho các máy Vermeer, Case, Ditch Witch, Drillto, Gudeng, Xugong HDD như D16X20, D24X40, D50X100, D75, D80, D100, D130, JT1720, JT2720, JT2720 March I, JT4020, JT7020, API NC23-NC50, v.v.
| Kích cỡ | Sự liên quan | Kích thước của ống khoan | ủ và dập tắt | Bán kính uốn tối thiểu | Momen xoắn cực đại | ||||
| OD của ống | Độ dày của tường | OD của khớp / khó chịu | Chiều dài làm việc | Cân nặng | |||||
| (mm) | (mm) | (mm) | (mm) | ( Kilôgam) | Cấp | (m) | Nm | ||
| 50x2000mm | ĐH50 | 50 | 6,5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
| 60X3000mm | ĐH60-1 | 60 | 6,5 | 66,7 | 3000 | 35 | S135 | 33 | 6300 |
| 60X3000mm | ĐH60-1 | 60 | 6,5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
| 73X3000mm | NC23(DH23) | 73 | 7,5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
| 73x3000mm | NC26(2 3/8NẾU) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
| 83X3000mm | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
| 83x4500mm | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
| 89X4500mm | NC31(2 7/8NẾU) | 89 | 10 | 104,8 | 4500 | 100 | S135 | 72 | 24000 |
| Mô hình giàn khoan | Sự liên quan | Kích thước của ống khoan | ủ và dập tắt | Bán kính uốn tối thiểu | Momen xoắn cực đại | ||||
| OD của ống | Độ dày của tường | OD của khớp / khó chịu | Chiều dài làm việc | Cân nặng | |||||
| (mm) | (mm) | (mm) | (mm) | ( Kilôgam) | Cấp | (m) | Nm | ||
| D7×11, D9X13 | Gậy cứu hỏa 1 | 42 | 6,5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
| D10X14,D10X15 | Gậy cứu hỏa 1 | 42 | 6,5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
| D16×20,D18×22 | Gậy cứu hỏa 1 | 48 | 6,5 | 54 | 3048 | 23,5 | S135 | 30 | 3000 |
| D24X26 | Gậy cứu hỏa 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
| D24×40 | Gậy cứu hỏa 1 | 60.3 | 7,5 | 66,7 | 3048 | 35 | S135 | 33 | 6300 |
| D40X40 | Gậy cứu hỏa 1 | 60.3 | 7,5 | 66,7 | 4572 | 50 | S135 | 33 | 6300 |
| D33×44, D36×50 | Firestick 1 hoặc 2 | 60.3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D33×44, D36×50 | Firestick 1 hoặc 2 | 60.3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Gậy cứu hỏa 1 | 60.3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D36×50 | Gậy cứu hỏa 1 | 60.3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Gậy cứu hỏa 1 | 66,7 | số 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
| D36×50 | Gậy cứu hỏa 1 | 66,7 | số 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
| D50×100/Uni60x70 | Gậy cứu hỏa 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
| D50×100 | Gậy cứu hỏa 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
| D50X100/D80×100 | Gậy cứu hỏa 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
| D100×120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
| D100×120 | Gậy cứu hỏa 1 | 89 | 11,5 | 111,5 | 6096 | 150 | S135 | 80 | 27000 |
Thông số kỹ thuật ống khoan định hướng ngang
