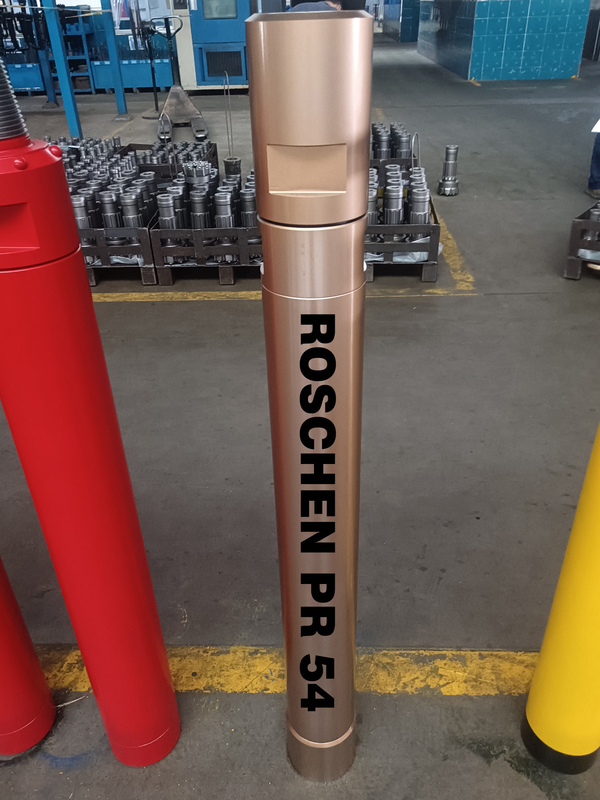

Búa tuần hoàn ngược khoan quay được sử dụng để thu thập các mẫu đá một cách nhanh chóng và hiệu quả
Giới thiệu búa tuần hoàn ngược
CÔNG CỤ THỰC HIỆN TUẦN HOÀN
Khoan tuần hoàn ngược (RC) được sử dụng để thu thập các mẫu đá một cách nhanh chóng và hiệu quả bằng cách sử dụng máy khoan quay lớn và máy nén khí.Tỷ lệ thâm nhập cao hơn và chi phí trên mỗi mét khoan RC thấp hơn khiến nó trở nên lý tưởng để lấy các mẫu khoáng sản trong giai đoạn đầu của dự án thăm dò.
KHOAN TUẦN HOÀN NGƯỢC
Khoan tuần hoàn ngược (RC) sử dụng cần khoan có vách kép với dụng cụ cắt, điển hình là búa chuyển động tịnh tiến bằng khí nén, để tạo ra lỗ khoan trong một khối đá và để lấy các mảnh đá và mảnh vụn từ đáy lỗ.Tuần hoàn ngược đạt được bằng cách thổi không khí xuống các thanh trong vòng giữa ống bên trong và ống bên ngoài, gây ra áp suất chênh lệch tạo ra lực nâng cho các phần cắt đi từ ống bên trong lên bề mặt.Khoan RC đã chứng tỏ là một phương tiện nhanh chóng và tiết kiệm để thu thập các mẫu khoáng sản và đã trở nên phổ biến kể từ khi được giới thiệu ở Đức vào những năm 1960.
XOAY
Được sử dụng trong phương pháp khoan RC thuần túy hoặc phương pháp Down The Hole (DTH) thông thường, xoay Roschen là một giải pháp thay thế hiệu quả về chi phí cho hoạt động xoay trên và dưới thông thường;và chỉ với một bộ kết nối, chúng cung cấp các lợi ích an toàn bổ sung và yêu cầu bảo trì thấp hơn.
DÂY KHOAN RC
Chuỗi khoan RC được thiết kế để cung cấp không khí có áp suất cao và thể tích lớn cho dụng cụ cắt ở đáy lỗ khoan.Sau khi chọn giàn khoan, phụ kiện và bộ điều hợp có thể kết nối dây khoan với đầu khoan, theo nhiều cách kết hợp khác nhau tùy thuộc vào lựa chọn công cụ được sử dụng.
Búa tuần hoàn ngược TÍNH NĂNG:
Thanh khoan tuần hoàn ngược
Roschen cung cấp các thanh khoan với ren loại Faber, Matrix, Metzke và Remet để tương thích hoàn toàn với tất cả các hệ thống.Ống khoan chắc chắn của chúng tôi cung cấp khả năng tiếp xúc 360° từ vòng đệm ống bên trong đến ống bên ngoài và được thiết kế để dễ dàng thay thế tại hiện trường, giảm thiểu thời gian ngừng hoạt động tốn kém.
Faber
Ren loại Faber là một trong những ren tiêu chuẩn được công nhận được sử dụng trong khoan tuần hoàn ngược.Ống khoan loại Roschen Faber có các mối nối dụng cụ bằng hợp kim cao cấp với các chốt được xử lý nhiệt để có khả năng chống hư hỏng vượt trội, thân giữa có độ chính xác cao để có tuổi thọ cao và dễ lắp ráp, và các cụm ống bên trong có thể thay thế tại hiện trường.Chủ đề loại Faber sử dụng thiết kế bốn chủ đề trên mỗi inch.
ma trận
Ren kiểu ma trận là một tiêu chuẩn được công nhận khác trong khoan RC.Ống khoan loại Matrix của Roschen có các mối nối dụng cụ bằng hợp kim cao cấp với các chốt được xử lý nhiệt để có khả năng chống hư hại vượt trội, thân giữa có độ chính xác cao cho tuổi thọ cao và dễ lắp ráp.Trong thanh loại Matrix, ống bên trong có thể được cố định bằng chất ổn định cao su hoặc có thể thay thế tại hiện trường bằng chất ổn định thép.Ống RC loại ma trận có các vòng chữ o bịt kín trên phần chốt của cụm ống bên trong, mang lại khả năng làm kín ống bên trong và luồng không khí tối ưu.Chỉ kiểu ma trận sử dụng thiết kế ba luồng thô hơn, bền hơn trên mỗi inch.
Metzke
Ren loại Metzke là một trong những ren tiêu chuẩn được công nhận được sử dụng trong khoan tuần hoàn ngược.Ống khoan loại Roschen Metzke có các mối nối dụng cụ bằng hợp kim cao cấp với các chốt được xử lý nhiệt để có khả năng chống hư hại vượt trội, thân giữa có độ chính xác cao, tuổi thọ cao và dễ lắp ráp, và các cụm ống bên trong có thể thay thế tại hiện trường với các khớp nối đặc biệt cung cấp khả năng xoay 360 độ ổn định với hạn chế dòng chảy tối thiểu.Ren loại Metzke sử dụng thiết kế bốn ren trên mỗi inch và bề mặt khớp nối công cụ 90° chắc chắn hơn.
từ xa
Ren loại Remet là một tiêu chuẩn được công nhận khác trong khoan RC.Ống khoan loại Roschen Remet có các mối nối dụng cụ bằng hợp kim cao cấp với các chốt được xử lý nhiệt để có khả năng chống hư hại vượt trội, các thân giữa có độ chính xác cao, cho tuổi thọ cao và dễ lắp ráp, và các cụm ống bên trong có thể thay thế tại hiện trường với các khớp nối đặc biệt mang lại sự ổn định 360 độ với hạn chế dòng chảy tối thiểu.Ống RC loại Remet có các vòng chữ o bịt kín trên phần chốt của cụm ống bên trong, mang lại khả năng làm kín ống bên trong và luồng không khí tối ưu.Ren loại Remet sử dụng thiết kế ba ren trên mỗi inch thô hơn, bền hơn.
Thông số búa tuần hoàn ngược
| ROSCHEN RC Hammers Thông số kỹ thuật | |||||||||
| Kích thước búa | cây búa | Bit Shank | ROSCHEN Mã | Phạm vi lỗ (mm) | Đường kính ngoài (mm) | Chiều dài (không có bit) mm | Trọng lượng (Tây Bắc) kg | chủ đề kết nối | Áp lực công việc |
| 3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3“Từ xa | 1,0-3,0Mpa |
| 3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3“Từ xa | 1,0-3,0Mpa |
| 4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Metzke Remet 4" | 1,0-3,0Mpa |
| 4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Metzke Remet 4" | 1,0-3,0Mpa |
| 5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3.5"-4" Metzke Remet 4" | 1,0-3,0Mpa |
| 5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3.5"-4" Metzke Remet 4" | 1,0-3,0Mpa |
| 5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" Metzke Remet 4" | 1,0-3,0Mpa |
| 5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117,5 | 1261 | 65 | Từ xa 4"-4.5" Metzke 4"-4.5" | 1,5-3,5Mpa |
| 5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | Metzke 4.5" Remet 4.5" | 1,5-3,5Mpa |
| 5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | Metzke 4.5" Remet 4.5" | 1,5-3,5Mpa |
| 5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | Metzke 4.5" Remet 4.5" | 1,5-3,5Mpa |
| 5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | Metzke 4.5" Remet 4.5" | 1,5-3,5Mpa |
| 5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120,5 | 1362 | 80,5 | 3.5"-4.5" Metzke từ xa 3.5"-4.5" | 1,5-3,5Mpa |
| 5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68,5 | Từ xa 4"-4.5" Metzke 4"-4.5" | 1,5-3,5Mpa |
| 5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | Từ xa 4"-4.5" Metzke 4"-4.5" | 1,5-3,5Mpa |
| 5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84,5 | Metzke 4.5" Remet 4.5" | 1,5-3,5Mpa |
| 6" | MX5456 | MX5456 | ROS RC60 | 136-150 | 132 | 1362 | 90 | Metzke 4.5" Remet 4.5" | 1,5-3,5Mpa |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Theo yêu cầu | 1,5-3,5Mpa |
| số 8" | RC82/RC82R | RC82/RC82R | ROS RC80 | 190-250 | 180 | 1395 | 185 | Theo yêu cầu | 1,5-3,5Mpa |
| 10" | RC100/RC100R | RC100/RC100R | ROS RC100 | 250-370 | 240 | 1528 | 328 | Theo yêu cầu | 1,5-3,5Mpa |
| Ghi chú: | |||||||||
| Metzke, chủ đề Remet có sẵn! | |||||||||
| Bất kỳ loại thân đặc biệt nào của Búa RC sẽ được cung cấp theo yêu cầu. | |||||||||
Sử dụng búa tuần hoàn ngược
