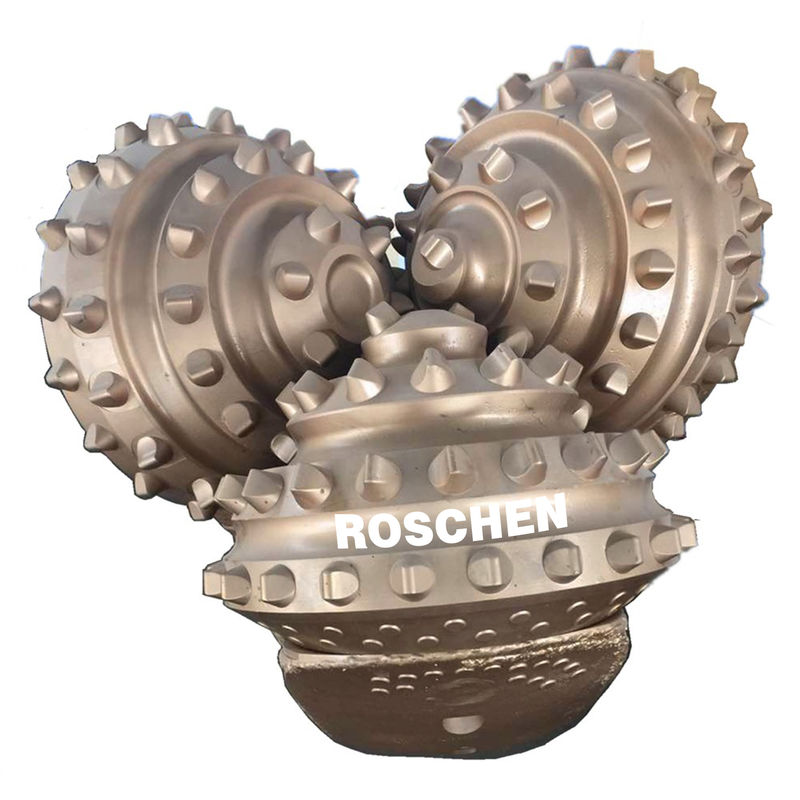

Mũi khoan tam giác 9 7/8 inch Mũi khoan đá lăn Tricone được sử dụng Búa SECOROC COP44 DTH để khoan khai thác Codelco
Bit tam giác Bao gồm răng thép (còn gọi là răng phay) và bit chèn cacbua vonfram (TCI), bit TCI bền hơn nhiều so với răng thép, nhưng chi phí sản xuất cao hơn.Cả hai nhóm Tricone Bits này đều có sẵn với
(1) Vòng bi hở hoặc vòng bi kín
(2) Vòng bi lăn hoặc Vòng bi ma sát (Vòng bi tạp chí)
(3) Gage được bảo vệ hoặc không được bảo vệ bằng Gage, v.v.
Mũi khoan tricone dùng để làm gì?
1. Mũi khoan tam giác dùng cho đá mềm
Các thành tạo đá mềm bao gồm chủ yếu là cát, đất sét, đá vôi hoặc đá phiến sét, rất lý tưởng để khoan bằng các mũi khoan răng.Trong xử lý đá mềm, tùy theo phạm vi công trình và thời hạn khác nhau mà có thể lựa chọn phương pháp bịt kín hoặc mở ổ trục của các mũi phay.Mũi khoan tricone vòng bi kín có tuổi thọ cao hơn, nhưng thường có giá cao hơn do yêu cầu công việc chính xác để bảo vệ vòng bi.Mặt khác, các đầu ổ trục hở không được bảo vệ tốt và dễ bị mòn, nhưng chi phí chế tạo rẻ.Mũi khoan tam giác được thiết kế cho đá mềm thường có răng nhô ra dài hơn, răng "A" hoặc núm đục.Trong cả hai trường hợp, khoảng cách lỗ lớn, do đó, một mũi khoan tricone mềm có thể được xem xét trong thiết kế.
2. Mũi khoan tam giác cho các thành tạo đá trung bình
Nếu bạn muốn khoan canxit, dolomit, đá vôi cứng và một số đá phiến cứng, bạn cần thiết kế mũi khoan tricone cho đá trung bình.Bạn có thể cần phải hiểu rõ hơn tại sao cacbua vonfram là vật liệu lý tưởng cho mũi khoan tricone.Nó là hữu ích để hiểu các thuộc tính của nóCacbua vonfram, được phát hiện lần đầu tiên vào năm 1927, là một vật liệu rất bền và cứng giúp nó có thể chịu được tốc độ cao hơn, do đó đạt được tốc độ khoan nhanh hơn.Ngoài ra, mũi khoan tricone có thể hấp thụ nhiều nhiệt mà không làm hỏng mũi khoan.Bước của mũi khoan trung gian nhỏ hơn nhiều so với mũi khoan mềm.Ngoài ra, mặc dù răng có thể có nhiều hình dạng giống nhau, nhưng răng của chúng ít nổi bật hơn.
3. Mũi khoan tam giác cho đá cứng
Đá cứng rất dai và đá mài mòn thường bao gồm đá phiến sét cứng, canxit, đá bùn, pyrit, granit và thạch anh.Khó khăn khi khoan trong vật liệu này làm cho mũi khoan tricone gần như thiết yếu.Nút có độ cứng và độ bền tuyệt vời, giúp nó có thể chịu được các điều kiện khoan rất khó.Như với tất cả các mũi khoan tricone, bạn có thể chọn giữa vòng bi kín và hở.Các mũi khoan vòng bi kín giúp bảo vệ chống mài mòn tốt hơn, giúp chúng phù hợp hơn để sử dụng trước khi thay thế.Các mũi khoan được thiết kế cho các dạng cứng thường có ít răng nhô ra hơn.Răng ngắn và khít.Điều này làm giảm đáng kể tốc độ khoan so với đá mềm, nhưng nếu bạn đang khoan đá cứng, bạn có ít sự lựa chọn.
| Thông số kỹ thuật mũi khoan con lăn Tricone | ||
| Đường kính bit | Mã PIN API | |
| (inch) | (mm) | |
| 3 7/8 '' ~ 5 1/4 '' | 98 ~ 134 | 2 3/8 ''.2 7/8 '' |
| 5 5/8 '' ~ 6 3/4 '' | 143 ~ 171 | 3 1/2 '' |
| 7 1/2 '' ~ 9 1/2 '' | 190,5 ~ 241 | 4 1/2 '' |
| 9 5/8 '' ~ 13 3/4 '' | 245 ~ 350 | 6 5/8 '' |
| 14 5/8 '' ~ 26 '' | 371 ~ 660,4 | 7 5/8 '' |
| DANH SÁCH LỰA CHỌN MÃ IADC | |||
| IADC | WOB | RPM | Ứng dụng |
| (KN / mm) | (r / phút) | ||
| 111/114/115 | 0,3-0,75 | 200-80 | các thành tạo rất mềm với cường độ nén thấp và khả năng khoan cao, như đất sét, đá bùn, đá phấn |
| 116/117 | 0,35-0,8 | 150-80 | các thành tạo rất mềm với cường độ nén thấp và khả năng khoan cao, như đất sét, đá bùn, đá phấn |
| 121 | 0,3-0,85 | 200-80 | cấu tạo mềm với cường độ nén thấp và khả năng khoan cao, như đá bùn, thạch cao, muối, đá vôi mềm |
| 124/125 | 180-60 | ||
| 131 | 0,3-0,95 | 180-80 | các thành tạo mềm đến trung bình có cường độ nén thấp, như trung bình, rung lắc nhẹ, đá vôi mềm trung bình, cát kết mềm vừa, hệ tầng trung bình có xen kẽ cứng hơn và mài mòn |
| 136/137 | 0,35-1,0 | 120-60 | |
| 211/241 | 0,3-0,95 | 180-80 | các thành tạo trung bình có cường độ nén cao, như trung bình, lắc nhẹ, thạch cao cứng, đá vôi mềm vừa, cát kết mềm vừa, thành tạo mềm có xen kẽ cứng hơn. |
| 216/217 | 0,4-1,0 | 100-60 | |
| 246/247 | 0,4-1,0 | 80-50 | hình thành cứng trung bình với cường độ nén cao, như đá phiến sét cứng, đá vôi, sa thạch, dolomit |
| 321 | 0,4-1,0 | 150-70 | thành tạo mài mòn trung bình, như đá phiến mài mòn, đá vôi, đá sa thạch, dolomit, thạch cao cứng, đá cẩm thạch |
| 324 | 0,4-1,0 | 120-50 | |
| 437/447/435 | 0,35-0,9 | 240-70 | các thành tạo rất mềm với cường độ nén thấp và khả năng khoan cao, như đất sét, đá bùn, đá phấn, thạch cao, muối, đá vôi mềm |
| 517/527/515 | 0,35-1,0 | 220-60 | cấu tạo mềm với cường độ nén thấp và khả năng khoan cao, như đá bùn, thạch cao, muối, đá vôi mềm |
| 537/547/535 | 0,45-1,0 | 220-50 | các thành tạo mềm đến trung bình có cường độ nén thấp, như trung bình, rung lắc nhẹ, đá vôi mềm trung bình, cát kết mềm vừa, hệ tầng trung bình có xen kẽ cứng hơn và mài mòn |
| 617/615 | 0,45-1,1 | 200-50 | hình thành cứng trung bình với cường độ nén cao, như đá phiến sét cứng, đá vôi, sa thạch, dolomit |
| 637/635 | 0,5-1,1 | 180-40 | hình thành cứng với cường độ nén cao, như đá vôi, đá sa thạch, đá dolomit, thạch cao cứng, đá cẩm thạch |
| Lưu ý: Không nên sử dụng đồng thời các giới hạn trên của WOB và RRPM | |||
