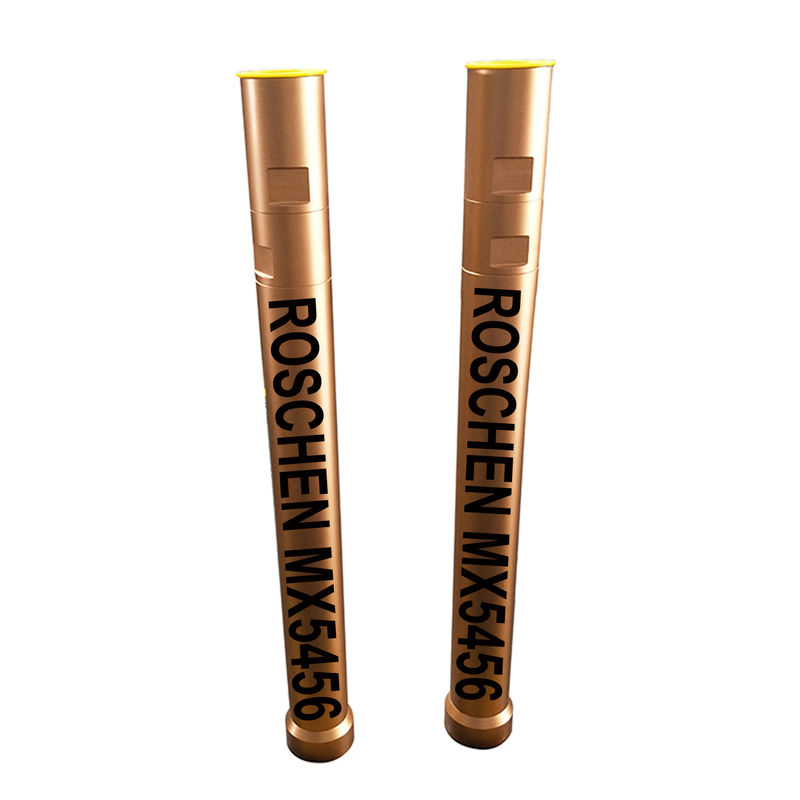

Roschen có thể sản xuất RC5456 loạt RC Hammer, có khoan tốt trong vàng, trang web khai thác mỏ.
The Mincon Xploration (MX) 5456 là một công cụ lấy mẫu địa chất có hiệu suất cao cung cấp sự cố hoạt động miễn phí trong tất cả các loại điều kiện đòi hỏi được sản xuất bởi Roschen. Nó cung cấp tỷ lệ thâm nhập cao so với các nhà sản xuất khác với khoan cực kỳ trơn tru và lấy mẫu liên tục. Giống như tất cả búa của Roschen DTH, MX duy trì áp lực vận hành tuyệt vời qua tuổi thọ dài và tổng thể là công cụ bạn yêu cầu để tận dụng tối đa tất cả các thiết bị của bạn. Các sản phẩm của Roschen đều được sản xuất trong nhà và tất cả các quy trình được kiểm soát bởi Phòng Kỹ thuật có kinh nghiệm của Roschen. Điều này đảm bảo rằng chất lượng mà bạn “Mong đợi” luôn được phân phối.
Các tính năng và lợi ích chính:
. Hệ thống lắp đặt được cấp bằng sáng chế cho các thành phần cố định bên trong.
. Một chân cực kỳ chắc chắn với chiều dài ngắn cho phép truyền năng lượng lớn hơn giữa piston và bit.
. Biến độ dài tay áo chuck cho các điều kiện khoan khác nhau.
. Single piece ống mẫu lắp ráp.
. Các ống mẫu được xử lý nhiệt đặc biệt hơn khả năng chống mài mòn cao so với các đối thủ cạnh tranh của chúng tôi.
. Kích thước lỗ khoan ống mẫu biến đổi cho phép nhà thầu linh hoạt hơn trong việc thiết lập công cụ của mình.
. Cứng mặc áo tay áo cho mặc sức đề kháng tối ưu ngay cả trong điều kiện mài mòn nhất.
. Chủ đề đa bắt đầu trên backhead và chuck đảm bảo khớp nối dễ dàng / tách của búa.
. Kim loại phun tay áo chuck và mặc tùy chọn tay áo cho sức đề kháng mặc lớn hơn trên lưu thông bên ngoài.
. Tất cả các bộ phận bên trong quan trọng đều được xử lý nhiệt dưới sự kiểm soát chặt chẽ để tối đa hóa tuổi thọ của dụng cụ.
. Dễ dàng sử dụng dịch vụ mà không cần lắp ráp hoặc tháo gỡ các công cụ đặc biệt.
MX5456 RC Hammer Technical Datas | ||
Thông số kỹ thuật | Số liệu | Hoàng đế |
Đường kính ngoài búa | 132mm | 5,2 ” |
Chiều dài búa (Ít Drill Bit) | 1165mm | 45,9 ” |
Kích thước phẳng Spanner phẳng | 100mm | 4" |
Drill Bit Shank Loại | MX5456 | |
Chủ đề backhead | 4 1/2 ”Metzke | |
Phạm vi kích thước Drill Bit | 137mm - 146mm | 5,4 "- 5,75" |
Trọng lượng búa (Ít bit) | 77 Kgs | 170 Lbs |
Trọng lượng tối đa khoan bit | 18,7 Kgs | 41,2 Lbs |
Piston Trọng lượng | 19 Kgs | 41,9 Lb |
Tạo nên mô-men xoắn | 5288-7050 NM | 3900-5200 FT Lbs |
Offhead Stand Off | 0,75mm | 0,030 ” |
Gói khuyến mãi tối thiểu không khí | 25,5m3 / phút @ 24,1Bar | 900cfm @ 350 psi |
Danh sách các bộ phận:
Mục | Phần Không | Sự miêu tả |
MX5456AS02 | MX5456 Búa 4 1/2 "Metzke | |
1 | 1300-0850 | Circlip nội bộ |
2 | MX5456AT11 | Bộ chuyển đổi ống 4.5 Metzke Pin |
3 | BS 228 | O Ring (x 2) |
4 | BS 040 | O Ring |
5 | MX5456SC01 | Airscreen |
6 | MX5456BH11 | Back Head 4 ½ Metzke |
7 | 8406-0200-N8 | Kiểm tra Van Seal |
số 8 | MX5456CV01 | Kiểm tra van pit tông |
9 | MX5456SP01 | Kiểm tra van mùa xuân |
10 | MX5456SM01 | Thép tạo nên vòng |
11 | MX5456LR01 | Vòng khóa |
12 | MX5456SS01 | Spacer |
13 | MX5456ST01 | Ống mẫu |
MX5456ST03 | Ống mẫu | |
14 | BS230 | O Ring |
15 | MX5456DR01 | Ống mẫu |
16 | BS228 | O Ring |
17 | BS237 | O Ring (x 2) |
18 | BS042 | O Ring |
19 | MX5456SR01 | Vòng ngồi |
20 | MX5456IC01 | Xi lanh bên trong |
21 | MX5456PN01 | pít tông |
22 | MX5456WS01 | Đeo tay áo |
23 | MX5456PR01 | Piston giữ lại vòng |
24 | MX5456BB01 | Aligner mang bụi |
25 | N7-102-4 | O Ring (x 2) |
26 | 5456PIN | Bit giữ chân Pins x 8 (Set) |
27 | MX5456CK11 | Chuck |
Áp suất khí được áp dụng cho máy nén hoạt động ở mức kín ở 20 ° C (68º F). Việc chỉnh sửa khối lượng máy nén thực tế cần được thực hiện để giải thích nhiệt độ, độ cao và độ ẩm tương đối.
DTH búa phải nhận được một nguồn cung cấp liên tục của dầu khoan đá thích hợp để bảo vệ các thành phần bên trong và để cung cấp một con dấu không khí tốt giữa các bề mặt đang chạy của búa để khoan hiệu quả. Roschen khuyến cáo sử dụng Dầu Khoan Đá Roschen Losonsafe® (RDO) để duy trì hiệu suất tối ưu và kéo dài tuổi thọ của các bộ phận bên trong. Mức tiêu thụ dầu chính xác phụ thuộc vào khối lượng và điều kiện không khí. Vui lòng tham khảo biểu đồ bôi trơn bên dưới để biết các khuyến nghị. Khi khoan trong điều kiện ẩm ướt số lượng bình thường nên được tăng gấp đôi. Nên có bằng chứng thị giác của dầu xung quanh mũi khoan và trong các khớp nối ống khi thay đổi ống.
Nếu sử dụng dầu khoan đá dựa trên dầu mỏ, mức dầu được khuyến cáo phụ thuộc vào nhiệt độ môi trường xung quanh và áp suất vận hành. Theo quy tắc chung, dầu khoan đá cấp ISO320 nên được sử dụng bất cứ khi nào có thể vì búa là công cụ tần số cao, tuy nhiên, nơi máy bơm không thể bơm dầu trong điều kiện lạnh hơn, có thể sử dụng loại dầu thấp hơn theo biểu đồ phía dưới.
Mũi khoan
Đường kính | Loại khuôn mặt | Một phần số | Sự miêu tả | Số x Nút Dia (inch) | Các lỗ mẫu | Trọng lượng xấp xỉ. | ||||
mm | inch | Bên ngoài | Đối mặt | Trung tâm | Kgs. | Lbs. | ||||
137 | 5 3/8 | Lõm | 5456137C10 | 5 3 / 8CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
137 | 5 3/8 | Hình thành cứng | 5456137H10 | 5 3 / 8HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
140 | 5 1/2 | Lõm | 5456140C10 | 5 1 / 2CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
140 | 5 1/2 | Trung tâm thả | 5456140D10 | 5 / 2DC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
140 | 5 1/2 | Hình thành cứng | 5456140H10 | 5 1 / 2HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
143 | 5 5/8 | Trung tâm thả | 5456143D10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
143 | 5 5/8 | Hình thành cứng | 5456143H10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
146 | 5 3/4 | Lõm | 5456146C10 | 5 3 / 4CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
146 | 5 3/4 | Trung tâm thả | 5456146D10 | 5 3/4 MX5456DC BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
146 | 5 3/4 | Hình thành cứng | 5456146H10 | 5 3 / 4HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
152 | 6 | Hình thành cứng | 5456152H10 | 6 HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 18 | 39,7 |
165 | 6 1/2 | Trung tâm thả | 5456165C01 | 6 1/2 MX5456 cổ áo bit | 8 * 5/8 | 4 * 9/16 | 4 * 1/2 | 2 | 18 | 39,7 |
190 | 7 1/2 | Trung tâm thả | 5456190C10 | 7 1/2 MX5456 cổ áo bit | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44,1 |
200 | số 8 | Trung tâm thả | 5456200C10 | 8 "MX5456 bit cổ | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44,1 |
