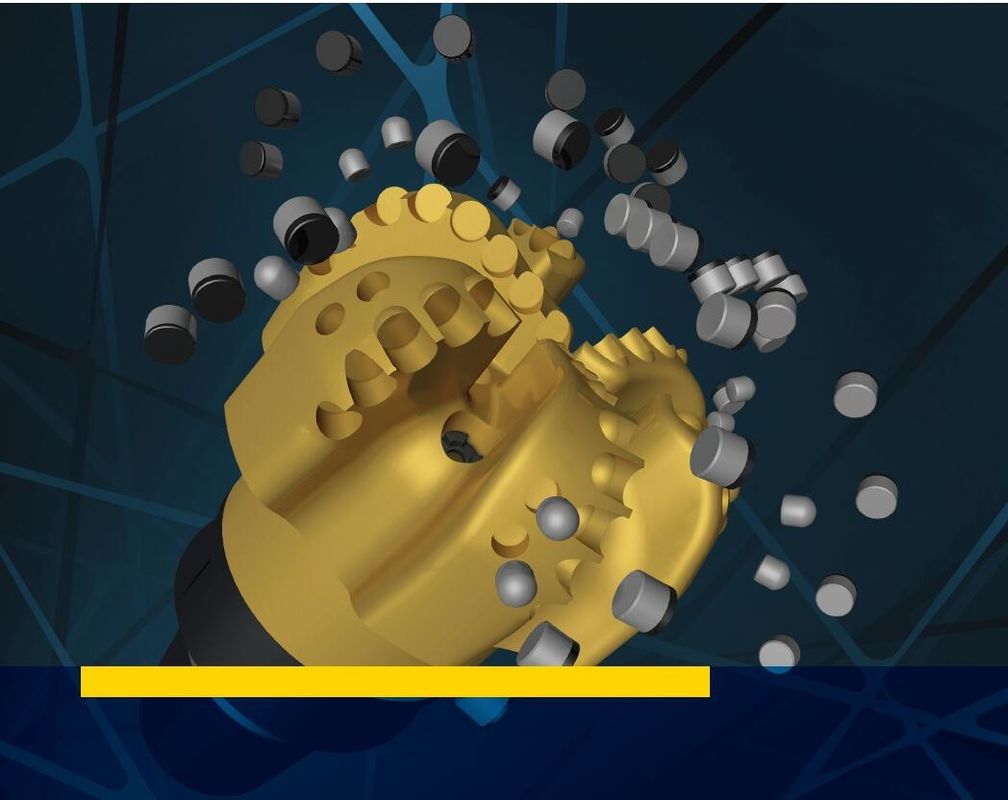

Talon Force Mũi khoan PDC vận tốc cao 8 1/2 inch Hiệu suất cao để khoan dầu
Mô tả:
Bit PDC tốc độ cao của Lực lượng Talon
Được thiết kế để cải thiện hiệu suất
Kể từ khi được giới thiệu vào năm 2010, dòng bit Roschen Baker Hughes Talon đã được chứng minh là tiêu chuẩn công nghiệp cho bit PDC, mang lại hiệu suất cắt, cơ khí và thủy lực cao.
Cả hai sản phẩm Talon và Talon 3D vẫn cung cấp khả năng kiểm soát hướng vượt trội và tỷ lệ tích tụ (BUR) và thâm nhập (ROP) cao trong các môi trường đầy thử thách.
Tiến bộ mới nhất trong công nghệ bit — bit Talon Force PDC — được xây dựng dựa trên nền tảng này bằng cách giới thiệu các cải tiến đối với hiệu quả cắt và cơ học thông qua:
Hiệu quả cắt:
Công nghệ kim cương tiên tiến giúp máy cắt sắc nét hơn lâu hơn để tăng ROP và cảnh quay
Hiệu quả cơ học:
Thiết kế ổn định, hiệu quả và bền mang lại hiệu suất vượt trội
Hiệu quả thủy lực:
Năng lượng thủy lực được tối ưu hóa ở bit đảm bảo di tản cành giâm tối đa để tăng ROP
Bit PDC tốc độ cao của Lực lượng Talon
Máy cắt StaySharp 2.0
Dòng máy cắt thế hệ tiếp theo hoạt động sắc nét hơn lâu hơn để tăng ROP và cảnh quay.
Máy cắt gia cố Stabilis
Hình học của máy cắt mới cải thiện độ bền và giảm dao động xoắn.
Cấu hình bit Talon Force
Cấu hình bit dành riêng cho ứng dụng giúp tăng ROP và tuổi thọ vận hành, cải thiện hiệu quả cơ học và độ bền trong khi giảm thiểu độ rung.
Bố cục lưỡi cắt và lưỡi dao được tối ưu hóa
Thiết kế tối đa hóa độ ổn định và hiệu quả khoan.
Đệm đo định hình
Cacbua vonfram và vật liệu PDC ổn định nhiệt bảo vệ miếng đệm máy đo và giữ các bit trong máy đo lâu hơn.
Hình học tối ưu hóa việc sơ tán cành giâm tối đa.
Chân ngắn
Giảm chiều dài bổ sung cho mức độ kiểm soát cao hơn trong khoan định hướng thông thường.
Tăng lực bên bit trên các hệ thống có thể quay được.
Công nghệ mới cho mọi nhu cầu khoan
Thông số kỹ thuật của PDC Mũi khoan
| KHÔNG. | KÍCH THƯỚC PDC ROCK BIT | API REG.PIN | |
| trong | mm | ||
| 1 | 3 3/4 | 95,3 | 2 3/8 |
| 2 | 3 7/8 | 98.4 | 2 3/8 |
| 3 | 4 1/8 | 104,8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114,3 | 2 3/8 |
| 6 | 4 5/8 | 117,5 | 2 7/8 |
| 7 | 4 3/4 | 120,7 | 2 7/8 |
| số 8 | 4 7/8 | 123,8 | 2 7/8 |
| 9 | 5 1/2 | 139,7 | 3 1/2 |
| 10 | 5 5/8 | 142,9 | 3 1/2 |
| 11 | 5 2/3 | 143,9 | 3 1/2 |
| 12 | 4 3/4 | 146.1 | 3 1/2 |
| 13 | 5 7/8 | 149,2 | 3 1/2 |
| 14 | 6 | 152.4 | 3 1/2 |
| 15 | 6 1/8 | 155,6 | 3 1/2 |
| 16 | 6 1/4 | 158,8 | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| 18 | 6 5/8 | 168,3 | 3 1/2 |
| 19 | 6 3/4 | 171,5 | 3 1/2 |
| 20 | 7 1/2 | 190,5 | 4 1/2 |
| 21 | 7 5/8 | 193,7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212,7 | 4 1/2 |
| 24 | 8 1/2 | 215,9 | 4 1/2 |
| 25 | 8 5/8 | 219,1 | 4 1/2 |
| 26 | 8 3/4 | 222,3 | 4 1/2 |
| 27 | 9 1/2 | 241,3 | 6 5/8 |
| 28 | 9 5/8 | 244,5 | 6 5/8 |
| 29 | 9 7/8 | 250,8 | 6 5/8 |
| 30 | 10 1/2 | 266,7 | 6 5/8 |
| 31 | 10 5/8 | 269,9 | 6 5/8 |
| 32 | 11 | 279.4 | 6 5/8 |
| 33 | 11 5/8 | 295,3 | 6 5/8 |
| 34 | 12 | 304,8 | 6 5/8 |
| 35 | 12 1/4 | 311,2 | 6 5/8 |
| 36 | 12 5/16 | 312,7 | 6 5/8 |
| 37 | 13 3/8 | 314,3 | 6 5/8 |
| 38 | 12 7/16 | 315,9 | 6 5/8 |
| 39 | 12 5/8 | 320,7 | 6 5/8 |
| 40 | 13 1/8 | 333.4 | 6 5/8 |
| 41 | 13 1/2 | 342,9 | 6 5/8 |
| 42 | 13 5/8 | 346,1 | 6 5/8 |
| 43 | 13 3/4 | 349,3 | 6 5/8 |
| 44 | 14 1/2 | 368,3 | 7 5/8 |
| 45 | 14 3/4 | 374,7 | 7 5/8 |
| 46 | 15 1/2 | 393,7 | 7 5/8 |
| 47 | 16 | 406.4 | 7 5/8 |
| 48 | 17 1/2 | 444,5 | 7 5/8 |
| 49 | 18 7/8 | 479.4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558,8 | 7 5/8 |
| 52 | 24 | 609,6 | 7 5/8 |
| 53 | 26 | 660.4 | 7 5/8 |
| 54 | 28 | 711,2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
Máy cắt StaySharp 2.0 PDC
Thông qua thử nghiệm rộng rãi trong phòng thí nghiệm và hiện trường, Baker Hughes đã phát triển thế hệ máy cắt PDC tiếp theo.
Máy cắt StaySharp 2.0 đã được bổ sung các công nghệ tổng hợp áp suất cao / nhiệt độ cao mới nhất để có khả năng chống mài mòn, độ dẻo dai và ổn định nhiệt vượt trội.
Để cung cấp công nghệ hàng đầu trong ngành cho các bit PDC của chúng tôi, phòng thí nghiệm máy cắt của chúng tôi liên tục thúc đẩy quá trình phát triển và học tập nguyên mẫu nhanh chóng, đã cắt hơn 10 triệu ft (3 triệu m) đá trong 3 năm qua bằng công nghệ máy cắt thử nghiệm trên tháp pháo thẳng đứng của chúng tôi máy tiện.
Trong vài năm qua, Baker Hughes đã mở rộng đáng kể nguồn lực của mình từ quan điểm nhân sự và năng lực, gần như tăng gấp ba lần nguồn lực nghiên cứu máy cắt kể từ năm 2010.
Ngoài ra, Baker Hughes đã đầu tư vào các thiết bị thí nghiệm và dụng cụ phân tích hiện đại nhất.
Bằng cách kết hợp phòng thí nghiệm và tài nguyên phát triển của chúng tôi với những đột phá sản xuất mới nhất, chúng tôi đã có thể thiết kế máy cắt StaySharp 2.0 mới để mang lại kết quả hàng đầu trong ngành.
Máy cắt gia cố Stabilis
Máy cắt Stabilis PDC mới của Baker Hughes cải thiện độ ổn định xoắn và tăng độ bền của máy cắt, mang lại thời gian chạy lâu hơn và ROP cao hơn trong các ứng dụng khó khăn nhất.Trong trường hợp máy cắt PDC truyền thống bị hỏng do mài mòn hoặc đứt, một thiết kế hình học mới sẽ bảo vệ máy cắt trong khi duy trì hiệu suất.
Trong môi trường phòng thí nghiệm, thử nghiệm máy cắt Stabilis đã cho thấy sức mạnh va đập được cải thiện 185% khi so sánh với máy cắt tiêu chuẩn.Khoảng cách cắt tổng thể trước khi hỏng đã tăng gấp ba lần khi sử dụng công nghệ này so với máy cắt tiêu chuẩn.
Máy cắt Stabilis đã thiết lập các tiêu chuẩn hiệu suất mới trong các thành tạo xen kẽ cao - dễ dàng khoan qua các khối kết tụ, chert và pyrit.
Bố cục máy cắt được tối ưu hóa
Mũi khoan Talon Force kết hợp những tiến bộ công nghệ mới nhất này với các cấu trúc cắt dành riêng cho ứng dụng được thiết kế để tối đa hóa ROP tổng thể và cảnh quay được khoan.Các cấu hình bit đã được thiết kế để thúc đẩy tải dao cắt lý tưởng đồng thời kết hợp tính xâm thực và độ bền tối ưu để đáp ứng mọi mục tiêu khoan.
Tăng cường độ ổn định bên
Sử dụng bố trí lưỡi cắt được tối ưu hóa và định vị xuyên tâm chiến lược, các mũi khoan Talon Force đã tối đa hóa độ ổn định bên, dẫn đến việc sử dụng tốt hơn sức mạnh của lỗ khoan và khoan hiệu quả hơn.Ngoài ra, điều này được thực hiện cùng với hiệu suất thủy lực - tối đa hóa diện tích làm sạch để sơ tán hom và giữ cho máy cắt mát hơn để tăng tuổi thọ của bit.
ROP được cải thiện và khoảng cách đã khoan
Các hành vi được cải thiện của mũi khoan Talon Force so với các sản phẩm tiêu chuẩn của Talon được thể hiện rõ ràng với phần mềm phản hồi bit độc quyền của chúng tôi, công cụ chọn mũi khoan BitGenie ™.Bằng cách tận dụng hiệu quả cắt và tăng hiệu quả cơ học, các giải pháp Talon Force cải thiện ROP tổng thể và cảnh quay để tối đa hóa hiệu suất.
.Máy cắt Stay Sharp 2.0 - cải thiện độ mài mòn và khả năng chống va đập của máy cắt và độ ổn định nhiệt của máy cắt
.Máy cắt gia cường Stabilis – cải thiện độ ổn định xoắn và độ bền của bit
.Cải tiến khung – cải thiện độ ổn định bên và hiệu quả làm sạch cũng như tối ưu hóa tính tích cực cho một ứng dụng nhất định.
