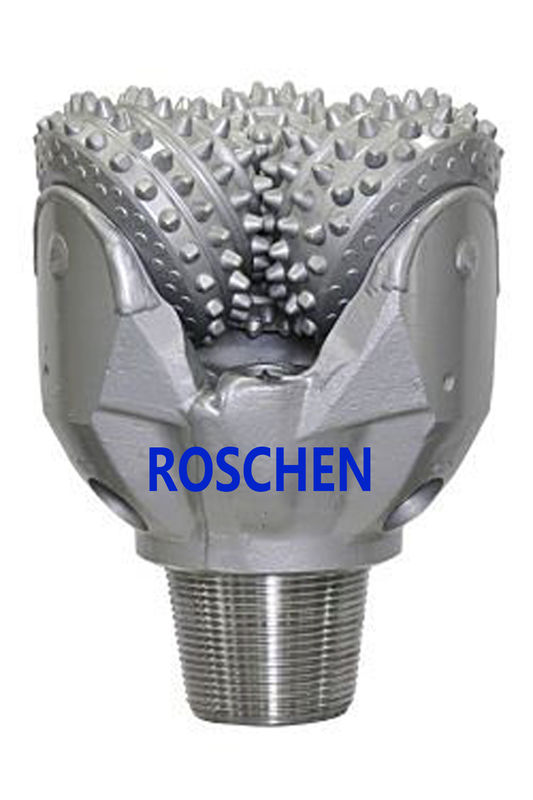

16 inch GTX TCI Tricone Drill Bit, IADC 535
Sự miêu tả
Mũi khoan hình nón con lăn Tricone tối đa hóa hiệu suất trong một ứng dụng xác định.Văn hóa cải tiến liên tục của chúng tôi - dựa trên cam kết R & D của chúng tôi để nâng cao các dự án khoan của bạn - đạt được ROP cao hơn với chi phí trên mỗi foot thấp hơn.
Dòng sản phẩm mũi khoan tricone Roschen Hughes Christensen GT, GTX, GX và STX của Roschen Baker Hughes đã tích lũy kinh nghiệm thực địa đáng kể trong thập kỷ qua, trở thành mũi khoan được nhiều nhà vận hành và nhà thầu lựa chọn trong nhiều ứng dụng khác nhau.Các mũi khoan này được chế tạo dựa trên các công nghệ đã được kiểm chứng tại hiện trường, sử dụng vật liệu chất lượng cao và quy trình sản xuất vượt trội để cung cấp hiệu suất khoan ổn định và đáng tin cậy.
Các ứng dụng:
.Ứng dụng khoan thông thường
.Ứng dụng quay và động cơ
Các tính năng và lợi ích:
.Vòng bi GTX - Dòng GTX có vòng bi và ổ lăn kín O-ring.Các mũi khoan này được khuyên dùng cho các ứng dụng định hướng và khoan có tốc độ vòng tua cao, nơi giảm tiết diện lỗ và số giờ trên bit.
.Độ thâm nhập tối đa - Hành động khoan linh hoạt nhờ độ lệch hình nón rất lớn và thiết kế răng sâu với hệ thống thông gió tốt.
.Phản lực trung tâm - Một tia phản lực thứ tư được đặt ở trung tâm của bit và được sử dụng để ngăn chặn bit balling và giảm tỷ lệ xuyên qua liên quan.
Thông số kỹ thuật:
1. Kích thước: 16 in. (406,4 mm)
2. Loại bit: GTX-C30
3. IADC: 535
4. Loại răng: TCI
5. Vòng bi / Gói con dấu: Con lăn hai hàng / Vòng chữ O bọc
6. Kết nối: 7-5 / 8 REG API
7. Tối đa.Trọng lượng trên Bit: 35 - 87 klb (15 - 38 tn hoặc kdaN)
8. Tốc độ quay: Cho các ứng dụng quay và động cơ
9. Mô-men xoắn trang điểm: 34.0 - 40.0 kft-lb (46.1 - 54.2 kNm)
KHÔNG. | KÍCH THƯỚC PDC ROCK BIT | API REG.PIN | |
trong | mm | ||
1 | 3 3/4 | 95,3 | 2 3/8 |
2 | 3 7/8 | 98.4 | 2 3/8 |
3 | 4 1/8 | 104,8 | 2 3/8 |
4 | 4 1/4 | 108 | 2 3/8 |
5 | 4 1/2 | 114,3 | 2 3/8 |
6 | 4 5/8 | 117,5 | 2 7/8 |
7 | 4 3/4 | 120,7 | 2 7/8 |
số 8 | 4 7/8 | 123,8 | 2 7/8 |
9 | 5 1/2 | 139,7 | 3 1/2 |
10 | 5 5/8 | 142,9 | 3 1/2 |
11 | 5 2/3 | 143,9 | 3 1/2 |
12 | 4 3/4 | 146.1 | 3 1/2 |
13 | 5 7/8 | 149,2 | 3 1/2 |
14 | 6 | 152.4 | 3 1/2 |
15 | 6 1/8 | 155,6 | 3 1/2 |
16 | 6 1/4 | 158,8 | 3 1/2 |
17 | 6 1/2 | 165.1 | 3 1/2 |
18 | 6 5/8 | 168,3 | 3 1/2 |
19 | 6 3/4 | 171,5 | 3 1/2 |
20 | 7 1/2 | 190,5 | 4 1/2 |
21 | 7 5/8 | 193,7 | 4 1/2 |
22 | 7 7/8 | 200 | 4 1/2 |
23 | 8 3/8 | 212,7 | 4 1/2 |
24 | 8 1/2 | 215,9 | 4 1/2 |
25 | 8 5/8 | 219,1 | 4 1/2 |
26 | 8 3/4 | 222,3 | 4 1/2 |
27 | 9 1/2 | 241,3 | 6 5/8 |
28 | 9 5/8 | 244,5 | 6 5/8 |
29 | 9 7/8 | 250,8 | 6 5/8 |
30 | 10 1/2 | 266,7 | 6 5/8 |
31 | 10 5/8 | 269,9 | 6 5/8 |
32 | 11 | 279.4 | 6 5/8 |
33 | 11 5/8 | 295,3 | 6 5/8 |
34 | 12 | 304,8 | 6 5/8 |
35 | 12 1/4 | 311,2 | 6 5/8 |
36 | 12 5/16 | 312,7 | 6 5/8 |
37 | 13 3/8 | 314,3 | 6 5/8 |
38 | 12 7/16 | 315,9 | 6 5/8 |
39 | 12 5/8 | 320,7 | 6 5/8 |
40 | 13 1/8 | 333.4 | 6 5/8 |
41 | 13 1/2 | 342,9 | 6 5/8 |
42 | 13 5/8 | 346,1 | 6 5/8 |
43 | 13 3/4 | 349,3 | 6 5/8 |
44 | 14 1/2 | 368,3 | 7 5/8 |
45 | 14 3/4 | 374,7 | 7 5/8 |
46 | 15 1/2 | 393,7 | 7 5/8 |
47 | 16 | 406.4 | 7 5/8 |
48 | 17 1/2 | 444,5 | 7 5/8 |
49 | 18 7/8 | 479.4 | 7 5/8 |
50 | 20 | 508 | 7 5/8 |
51 | 22 | 558,8 | 7 5/8 |
52 | 24 | 609,6 | 7 5/8 |
53 | 26 | 660.4 | 7 5/8 |
54 | 28 | 711,2 | 7 5/8 |
55 | 30 | 762 | 7 5/8 |
