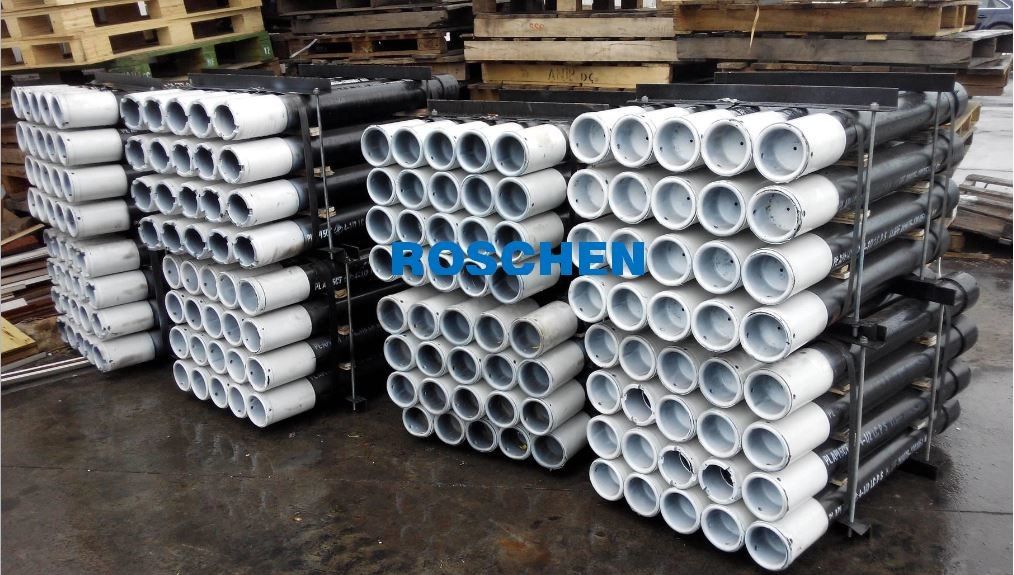

Ống bọc và ống nâng
Ống bọc hiếm khi là ống sản phẩm và chỉ được sử dụng để tạo ra một lỗ khoan.Loại ống này được sử dụng phổ biến nhất để bảo vệ các đường dây điện trong khoảng cách ngắn.Ống vỏ có thể được lắp đặt theo từng phần và sau đó hàn hoặc nối ren với nhau ngay trước khi lắp đặt.
Đường kính của ống vỏ thường có đường kính từ 4 đến 55 inch, mặc dù đã có nhiều công trình lắp đặt thành công các ống có đường kính lớn tới 150 inch.
1.315 ”X 1.80 lb / ft Đa chiều ROS-PS-8
| Sự chỉ rõ | ||
| Đường ống danh nghĩa OD | 1.315 " | |
| Kích thước trôi dạt | 0,955 " | |
| Lớp thép | L-80 | |
| Trọng lượng danh nghĩa | 1,80lb / ft | |
| Độ dày tường danh nghĩa | 0,133 " | |
| ID danh nghĩa | 1,049 " | |
| Độ dài kết nối | Ghim độ dài LP Hộp chiều dài LB LB tối thiểu = LP-0,18 " |
|
| Kết nối làm mất kết nối | 2,23 " | |
| Tiêu chí sản xuất | API 5CT | |
| Tubing Capacities | ||
| Sức mạnh năng suất cơ thể | 40000lbs | 178kN |
| Thu gọn API | 14550 psi | 1003bar |
| Lợi nhuận nội bộ | 14160psi | 977bar |
| Sức mạnh khớp | 45600lbs | 203kN |
| Đặc điểm kỹ thuật kết nối | |||
| Sự liên quan | ROS-PS-8 | Tương thích với | 1 "Hyd CS |
| OD | 1.552 " | TÔI | 0,970 " |
| Độ dài kết nối | 2,4 " | Tối thiểu | |
| 3,24 " | Tiêu chuẩn | 1 recut | |
| 4,08 " | Loại 2 | 2 recut | |
| 4,92 " | Loại 3 | 3 recut | |
| Mô-men xoắn tối thiểu | 400 lb / ft | 540 N m | |
| Tối ưu hóa mô-men xoắn | 450 lb / ft | 610 N m | |
| Mô-men xoắn cực đại | 500lb / ft | 680 N m | |
| Hiệu quả kéo kết nối | 114% | Tiêu chuẩn thanh tra | API5A5, API 5CT |
1.660 ”X 3.02 lb / ft Hydril CS
| Sự chỉ rõ | ||
| Đường ống danh nghĩa OD | 1,66 " | |
| Kích thước trôi dạt | 1.184 " | |
| Lớp thép | L-80 | |
| Trọng lượng danh nghĩa | 3,02 lb / ft | |
| Độ dày tường danh nghĩa | 0,191 " | |
| ID danh nghĩa | 1,278 " | |
| Độ dài kết nối | ||
| Kết nối làm mất kết nối | 2,22 " | |
| Tiêu chí sản xuất | API 5CT | |
| Tubing Capacities | ||
| Sức mạnh năng suất cơ thể | 71000 lbs | 316kN |
| Thu gọn API | 16290 psi | 1123bar |
| Lợi nhuận nội bộ | 16110 psi | 1111 thanh |
| Sức mạnh khớp | 71000 lbs | 316 kN |
| Đặc điểm kỹ thuật kết nối | |||
| Sự liên quan | 1 1/4 "Hydril CS | Tương thích với | 1,66 "ROS-PS-8 |
| OD | 1.927 " | TÔI | 1.218 " |
| Độ dài kết nối | Tối thiểu | ||
| Tiêu chuẩn | 1 recut | ||
| Loại 2 | 2 recut | ||
| Loại 3 | 3 recut | ||
| Mô-men xoắn tối thiểu | 600 lb / ft | 810 N m | |
| Tối ưu hóa mô-men xoắn | 700 lb / ft | 946 N m | |
| Mô-men xoắn cực đại | 800lb / ft | 1081 N m | |
| Hiệu quả kéo kết nối | 100% | Tiêu chuẩn thanh tra | API 5A5, API 5CT |
1.900 ”X 3.64 lb / ft ROS Multiseal PS-8
| Sự chỉ rõ | ||
| Đường ống danh nghĩa OD | 1,9 " | |
| Kích thước trôi dạt | 1.286 " | |
| Lớp thép | L-80 | |
| Trọng lượng danh nghĩa | 3,64 lb / ft | |
| Độ dày tường danh nghĩa | 0,2 " | |
| ID danh nghĩa | 1,5 " | |
| Độ dài kết nối | Ghim độ dài LP Hộp chiều dài LB LB Tối thiểu = LP-0,21 " |
|
| Kết nối làm mất kết nối | 2,23 " | |
| Tiêu chí sản xuất | API 5CT | |
| Tubing Capacities | ||
| Sức mạnh năng suất cơ thể | 85000 lbs | 379kN |
| Thu gọn API | 15070 psi | 1039bar |
| Lợi nhuận nội bộ | 14740 psi | 1017 bar |
| Sức mạnh khớp | 86000 lbs | 383 kN |
| Đặc điểm kỹ thuật kết nối | |||
| Sự liên quan | ROS-PS-8 | Tương thích với | 1 1/2 "Hyd CS |
| OD | 2.162 " | TÔI | 1.440 " |
| Độ dài kết nối | 2,43 " | Tối thiểu | |
| 3,27 " | Tiêu chuẩn | 1 recut | |
| 4,11 " | Loại 2 | 2 recut | |
| 4,95 " | Loại 3 | 3 recut | |
| Mô-men xoắn tối thiểu | 800 lb / ft | 1085 N m | |
| Tối ưu hóa mô-men xoắn | 900 lb / ft | 1220 N m | |
| Mô-men xoắn cực đại | 1000lb / ft | 1360 N m | |
| Hiệu quả kéo kết nối | 101% | Tiêu chuẩn thanh tra | API 5A5, API 5CT |
2.375 ”X 5.95 lb / ft ROS Multiseal PS-6
| Sự chỉ rõ | ||
| Đường ống danh nghĩa OD | 2 3/8 " | |
| Kích thước trôi dạt | 1,773 " | |
| Lớp thép | P-110 | |
| Trọng lượng danh nghĩa | 5,95 lb / ft | |
| Độ dày tường danh nghĩa | 0,254 " | |
| ID danh nghĩa | 1.867 " | |
| Độ dài kết nối | Ghim độ dài LP Hộp chiều dài LB LB tối thiểu = LP-0,24 " |
|
| Kết nối làm mất kết nối | 3.05 " | |
| Tiêu chí sản xuất | API 5CT | |
| Tubing Capacities | ||
| Sức mạnh năng suất cơ thể | 186000 lbs | 828kN |
| Thu gọn API | 21010 psi | 1449bar |
| Lợi nhuận nội bộ | 20590 psi | 1420 bar |
| Sức mạnh khớp | 202500 lbs | 902 kN |
| Đặc điểm kỹ thuật kết nối | |||
| Sự liên quan | ROS-PS-6 | Tương thích với | 2 3/8 "PH6 2 3/8 "RPS6 2 3/8 "BPS6 2 3/8 "HIP-HD |
| OD | 2,906 " | TÔI | 1,805 " |
| Độ dài kết nối | 3,34 " | Tối thiểu | |
| 4,44 " | Tiêu chuẩn | 1 recut | |
| 5,53 " | Loại 2 | 2 recut | |
| 6,62 " | Loại 3 | 3 recut | |
| Mô-men xoắn tối thiểu | 800 lb / ft | 3660 N m | |
| Tối ưu hóa mô-men xoắn | 900 lb / ft | 4120 N m | |
| Mô-men xoắn cực đại | 1000lb / ft | 4580 N m | |
| Hiệu quả kéo kết nối | 101% | Tiêu chuẩn thanh tra | API 5A5, API 5CT |
2,875 ”X 8,70 lb / ft Hydril PSHW533
| Sự chỉ rõ | ||
| Đường ống danh nghĩa OD | 2 7/8 " | |
| Kích thước trôi dạt | 2.165 " | |
| Lớp thép | P-110 | |
| Trọng lượng danh nghĩa | 8,7 lb / ft | |
| Độ dày tường danh nghĩa | 0,308 " | |
| ID danh nghĩa | 2,259 " | |
| Độ dài kết nối | ||
| Kết nối làm mất kết nối | 3,64 " | |
| Tiêu chí sản xuất | API 5CT | |
| Tubing Capacities | ||
| Sức mạnh năng suất cơ thể | 273000 lbs | 1215kN |
| Thu gọn API | 21050 psi | 1450bar |
| Lợi nhuận nội bộ | 20620 psi | Thanh 1422 |
| Sức mạnh khớp | 273000 lbs | 1215 kN |
| Đặc điểm kỹ thuật kết nối | |||
| Sự liên quan | 2 7/8 PSHW533 | Tương thích với | PSH503 PSH553 PSH563 |
| OD | 3.328 " | TÔI | 2,209 " |
| Độ dài kết nối | Tối thiểu | ||
| Tiêu chuẩn | 1 recut | ||
| Loại 2 | 2 recut | ||
| Loại 3 | 3 recut | ||
| Mô-men xoắn tối thiểu | 2500 lb / ft | 3378 N m | |
| Tối ưu hóa mô-men xoắn | 3000 lb / ft | 4054 N m | |
| Mô-men xoắn cực đại | 4400lb / ft | 12259 N m | |
| Hiệu quả kéo kết nối | 100% | Tiêu chuẩn thanh tra | API 5A5, API 5CT |
3.500 ”X 12,95 lb / ft ROS Multiseal
| Sự chỉ rõ | ||
| Đường ống danh nghĩa OD | 3,50 " | |
| Kích thước trôi dạt | 2,625 " | |
| Lớp thép | C-95SS | |
| Trọng lượng danh nghĩa | 12,95 lb / ft | |
| Độ dày tường danh nghĩa | 0,375 " | |
| ID danh nghĩa | 2,750 " | |
| Độ dài kết nối | Ghim độ dài LP Hộp chiều dài LB LB tối thiểu = LP-0,43 " |
|
| Kết nối làm mất kết nối | 3,35 " | |
| Tiêu chí sản xuất | API 5CT | |
| Tubing Capacities | ||
| Sức mạnh năng suất cơ thể | 349800 lbs | 1556 kN |
| Thu gọn API | 18180 psi | 1254 thanh |
| Lợi nhuận nội bộ | 17810 psi | 1228 bar |
| Sức mạnh khớp | 416260 lbs | 1852 kN |
| Đặc điểm kỹ thuật kết nối | |||
| Sự liên quan | ROS-multiseal PS-6 | Tương thích với | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4,313 " | TÔI | 2.687 " |
| Độ dài kết nối | 3,77 " | Tối thiểu | |
| 5,03 " | Tiêu chuẩn | 1 recut | |
| 6,28 " | Loại 2 | 2 recut | |
| 7,54 " | Loại 3 | 3 recut | |
| Mô-men xoắn tối thiểu | 6400 lb / ft | 8680 N m | |
| Tối ưu hóa mô-men xoắn | 7200 lb / ft | 9760 N m | |
| Mô-men xoắn cực đại | 8000lb / ft | 10850 N m | |
| Hiệu quả kéo kết nối | 119% | Tiêu chuẩn thanh tra | API 5A5, API 5CT |
Upset Tubing là một khớp nối ống dài được lắp đặt trong giếng khoan để tạo điều kiện khai thác dầu và khí đốt.Nó hoạt động như một ống dẫn, qua đó chất lỏng hoặc khí được tạo ra được truyền từ đáy lên bề mặt.Mối nối ống là một đường ống có chiều dài tương đối có thể thay đổi chiều dài từ 25 đến 30 ft. Chiều dài lý tưởng này cho phép sản xuất dễ dàng vì mối nối ống được gắn với ren ở cả hai bên và có thể chạy xuống giếng ở bất kỳ độ sâu nào.Giống như hầu hết các thiết bị đường ống khác, các khớp nối ống được thiết kế phù hợp với một loại giếng nhất định, dựa trên các điều kiện và chất lỏng dưới lòng đất.
