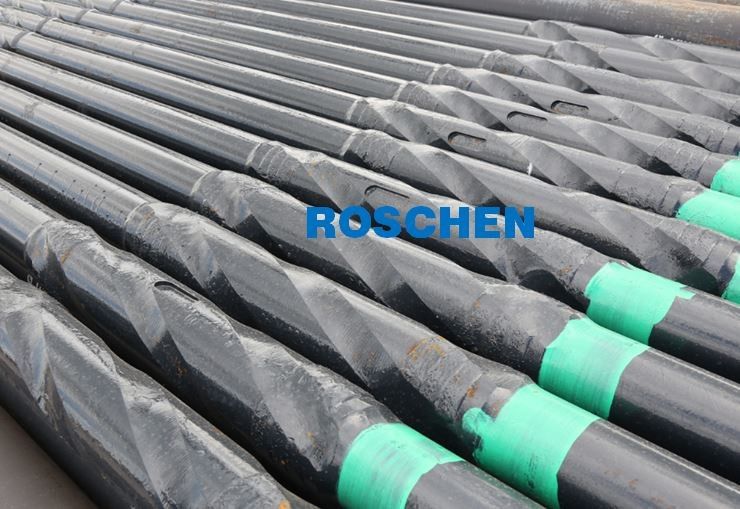

Vòng cổ khoan trơn không từ tính
ROSCHEN Supply Group cung cấp vòng cổ máy khoan mới.Vòng cổ khoanchiếm khoảng một phần ba tổng doanh số bán sản phẩm cho ROSCHEN Supply Group.Vòng cổ máy khoan mới mà chúng tôi cung cấp chỉ đến từ các nhà sản xuất thép có uy tín và được chế tạo để đáp ứng tốt hơn tất cả các yêu cầu của ngành.
Trong giai đoạn sản xuất ban đầu của họ, vòng cổ máy khoan là các thanh tròn đặc bằng thép carbon 4145.Các thanh này sau đó được làm nguội và tôi luyện trong quá trình xử lý nhiệt để đạt được các đặc tính kim loại và độ cứng cần thiết để khoan.Sau khi quá trình xử lý nhiệt hoàn tất, một lỗ được gia công xuyên qua thanh trong một quá trình mài mòn / mài mòn được gọi là trepanning.Lỗ này còn được gọi là ID hoặc đường kính trong.Sau khi quá trình hoàn thành, các đầu được ren bằng máy để tạo các kết nối.
Vòng cổ máy khoan trơn không từ tính 4.750 ”NC38
| Sự chỉ rõ | Thông số kỹ thuật kết nối / kết nối công cụ | |||||
| OD danh nghĩa | 4 3/4 "(4,75") | Sự liên quan | NC38 | Tỷ lệ ứng suất uốn cong | ||
| ID danh nghĩa | 2 11/16 "(2,6875") | OD | 4 3/4 "(4,75") | TÔI | 2 11/16 "(2,6875") | |
| Lớp vật liệu | P530 | Trọng lượng điều chỉnh | Chiều dài trung bình | 31,00 ft | ||
| Kích thước hạt | ASTM | Sức căng | 587300lbs | Sức mạnh xoắn | 18100 lb / ft | |
| Tính thấm từ | 1.001 tối đa | Mô-men xoắn trang điểm được đề xuất | Mô-men xoắn cực đại | |||
| Kích thước trôi dạt | 2 9/16 "(2,5625") | Slip Recess | N / A | Giờ giải lao thang máy | N / A | |
| Rèn cứng | Không có | Sự dịch chuyển chất lỏng | Công suất chất lỏng | |||
| IPC | Không có | Tiêu chuẩn thanh tra | NS-2 | Kéo dài | 18% | |
| Tính chất hóa học | Phốt pho <0,05% | |||||
| Lưu huỳnh <0,03% | ||||||
| Trọng lượng trung bình trên mỗi khớp | ||||||
| Tiêu chí sản xuất | API Spec7-1 | |||||
| Công suất cổ áo khoan | ||||||
| Sức căng | Tối thiểu 120,00 psi | |||||
| 827 Mpa | ||||||
| Sức mạnh năng suất | Tối thiểu 110,00 psi | |||||
| 758 Mpa | ||||||
| Sức mạnh tác động | Trên 60J lb / ft charpy V notch | |||||
| Độ cứng (Brinell) | Tối thiểu 285 BHN | |||||
Vòng cổ máy khoan trơn không từ tính 6.750 ”NC50
| Sự chỉ rõ | Thông số kỹ thuật kết nối / kết nối công cụ | |||||
| OD danh nghĩa | 6 3/4 "(6,75") | Sự liên quan | NC50 | Tỷ lệ ứng suất uốn cong | ||
| ID danh nghĩa | 3 1/4 "(3,25") | OD | 6 3/4 "(6,75") | TÔI | 3 1/4 "(3,25") | |
| Lớp vật liệu | P530 | Trọng lượng điều chỉnh | Chiều dài trung bình | 31,00 ft | ||
| Kích thước hạt | ASTM | Sức căng | Sức mạnh xoắn | |||
| Tính thấm từ | 1.001 tối đa | Mô-men xoắn trang điểm được đề xuất | Mô-men xoắn cực đại | |||
| Kích thước trôi dạt | 3 1/8 "(3,125") | Slip Recess | N / A | Giờ giải lao thang máy | N / A | |
| Rèn cứng | Không có | Sự dịch chuyển chất lỏng | Công suất chất lỏng | |||
| IPC | Không có | Tiêu chuẩn thanh tra | NS-2 | Kéo dài | 18% | |
| Tính chất hóa học | Phốt pho <0,05% | |||||
| Lưu huỳnh <0,03% | ||||||
| Trọng lượng trung bình trên mỗi khớp | ||||||
| Tiêu chí sản xuất | API Spec7-1 | |||||
| Công suất cổ áo khoan | ||||||
| Sức căng | Tối thiểu 120,00 psi | |||||
| 827 Mpa | ||||||
| Sức mạnh năng suất | Tối thiểu 110,00 psi | |||||
| 758 Mpa | ||||||
| Sức mạnh tác động | Trên 60J lb / ft charpy V notch | |||||
| Độ cứng (Brinell) | Tối thiểu 285 BHN | |||||
Vòng cổ máy khoan không từ tính 8.000 ”x 6 5/8” REG Cổ áo khoan
| Sự chỉ rõ | Thông số kỹ thuật kết nối / kết nối công cụ | |||||
| OD danh nghĩa | 8 "(8") | Sự liên quan | 6 5/8 ĐĂNG KÝ | Tỷ lệ ứng suất uốn cong | ||
| ID danh nghĩa | 2 13/16 "(2,8125") | OD | 8 "(8") | TÔI | 2 13/16 "(2,8125") | |
| Lớp vật liệu | P530 | Trọng lượng điều chỉnh | Chiều dài trung bình | 31,00 ft | ||
| Kích thước hạt | ASTM | Sức căng | Sức mạnh xoắn | |||
| Tính thấm từ | 1.001 tối đa | Mô-men xoắn trang điểm được đề xuất | Mô-men xoắn cực đại | |||
| Kích thước trôi dạt | 3 11/16 "(3,6875") | Slip Recess | N / A | Giờ giải lao thang máy | N / A | |
| Rèn cứng | Không có | Sự dịch chuyển chất lỏng | Công suất chất lỏng | |||
| IPC | Không có | Tiêu chuẩn thanh tra | NS-2 | Kéo dài | 20% | |
| Tính chất hóa học | Phốt pho <0,05% | |||||
| Lưu huỳnh <0,03% | ||||||
| Trọng lượng trung bình trên mỗi khớp | ||||||
| Tiêu chí sản xuất | API Spec7-1 | |||||
| Công suất cổ áo khoan | ||||||
| Sức căng | Tối thiểu 110,00 psi | |||||
| 758 Mpa | ||||||
| Sức mạnh năng suất | Tối thiểu 100,00 psi | |||||
| 689 Mpa | ||||||
| Sức mạnh tác động | Trên 60J lb / ft | |||||
| Độ cứng (Brinell) | Tối thiểu 285 BHN | |||||
Vòng cổ máy khoan không từ tính 8.250 ”x 6 5/8” REG
| Sự chỉ rõ | Thông số kỹ thuật kết nối / kết nối công cụ | |||||
| OD danh nghĩa | 8 1/4 "(8,25") | Sự liên quan | 6 5/8 ĐĂNG KÝ | Tỷ lệ ứng suất uốn cong | ||
| ID danh nghĩa | 3 1/2 "(3,5") | OD | 8 1/4 "(8,25") | TÔI | 3 1/4 "(3,25") | |
| Lớp vật liệu | P530 | Trọng lượng điều chỉnh | Chiều dài trung bình | 31,00 ft | ||
| Kích thước hạt | ASTM | Sức căng | Sức mạnh xoắn | |||
| Tính thấm từ | 1.001 tối đa | Mô-men xoắn trang điểm được đề xuất | Mô-men xoắn cực đại | |||
| Kích thước trôi dạt | 3 3/8 "(3,325") | Slip Recess | N / A | Giờ giải lao thang máy | N / A | |
| Rèn cứng | Không có | Sự dịch chuyển chất lỏng | Công suất chất lỏng | |||
| IPC | Không có | Tiêu chuẩn thanh tra | NS-2 | Kéo dài | 20% | |
| Tính chất hóa học | Phốt pho <0,05% | |||||
| Lưu huỳnh <0,03% | ||||||
| Trọng lượng trung bình trên mỗi khớp | ||||||
| Tiêu chí sản xuất | API Spec7-1 | |||||
| Công suất cổ áo khoan | ||||||
| Sức căng | Tối thiểu 110,00 psi | |||||
| 758 Mpa | ||||||
| Sức mạnh năng suất | Tối thiểu 100,00 psi | |||||
| 689 Mpa | ||||||
| Sức mạnh tác động | Trên 60J lb / ft | |||||
| Độ cứng (Brinell) | Tối thiểu 285 BHN | |||||
Vòng cổ máy khoan không từ tính 9.500 ”x 7 5/8” REG
| Sự chỉ rõ | Thông số kỹ thuật kết nối / kết nối công cụ | |||||
| OD danh nghĩa | 9 1/2 "9,5") | Sự liên quan | 7 5/8 ĐĂNG KÝ | Tỷ lệ ứng suất uốn cong | ||
| ID danh nghĩa | 3 "(3") | OD | 9 1/2 "(9,5") | TÔI | 3 "(3") | |
| Lớp vật liệu | P530 | Trọng lượng điều chỉnh | Chiều dài trung bình | 31,00 ft | ||
| Kích thước hạt | ASTM | Sức căng | Sức mạnh xoắn | |||
| Tính thấm từ | 1.001 tối đa | Mô-men xoắn trang điểm được đề xuất | Mô-men xoắn cực đại | |||
| Kích thước trôi dạt | 2 7/8 "(2,875") | Slip Recess | N / A | Giờ giải lao thang máy | N / A | |
| Rèn cứng | Không có | Sự dịch chuyển chất lỏng | Công suất chất lỏng | |||
| IPC | Không có | Tiêu chuẩn thanh tra | NS-2 | Kéo dài | 20% | |
| Tính chất hóa học | Phốt pho <0,05% | |||||
| Lưu huỳnh <0,03% | ||||||
| Trọng lượng trung bình trên mỗi khớp | ||||||
| Tiêu chí sản xuất | API Spec7-1 | |||||
| Công suất cổ áo khoan | ||||||
| Sức căng | Tối thiểu 110,00 psi | |||||
| 758 Mpa | ||||||
| Sức mạnh năng suất | Tối thiểu 100,00 psi | |||||
| 689 Mpa | ||||||
| Sức mạnh tác động | Trên 60J lb / ft | |||||
| Độ cứng (Brinell) | Tối thiểu 285 BHN | |||||
Vòng cổ máy khoan không từ tính 9.500 ”x 7 5/8” REG
| Sự chỉ rõ | Thông số kỹ thuật kết nối / kết nối công cụ | |||||
| OD danh nghĩa | 9 1/2 "9,5") | Sự liên quan | 7 5/8 ĐĂNG KÝ | Tỷ lệ ứng suất uốn cong | ||
| ID danh nghĩa | 3 1/32 "(3.031") | OD | 9 1/2 "(9,5") | TÔI | 3 1/32 "(3.031") | |
| Lớp vật liệu | P530 | Trọng lượng điều chỉnh | Chiều dài trung bình | 31,00 ft | ||
| Kích thước hạt | ASTM | Sức căng | Sức mạnh xoắn | |||
| Tính thấm từ | 1.001 tối đa | Mô-men xoắn trang điểm được đề xuất | Mô-men xoắn cực đại | |||
| Kích thước trôi dạt | 2 29/32 "(2,9063") | Slip Recess | N / A | Giờ giải lao thang máy | N / A | |
| Rèn cứng | Không có | Sự dịch chuyển chất lỏng | Công suất chất lỏng | |||
| IPC | Không có | Tiêu chuẩn thanh tra | NS-2 | Kéo dài | 20% | |
| Tính chất hóa học | Phốt pho <0,05% | |||||
| Lưu huỳnh <0,03% | ||||||
| Trọng lượng trung bình trên mỗi khớp | ||||||
| Tiêu chí sản xuất | API Spec7-1 | |||||
| Công suất cổ áo khoan | ||||||
| Sức căng | Tối thiểu 110,00 psi | |||||
| 758 Mpa | ||||||
| Sức mạnh năng suất | Tối thiểu 100,00 psi | |||||
| 689 Mpa | ||||||
| Sức mạnh tác động | Trên 60J lb / ft | |||||
| Độ cứng (Brinell) | Tối thiểu 285 BHN | |||||
Vòng cổ máy khoan không từ tính 9.500 ”x 7 5/8” REG
| Sự chỉ rõ | Thông số kỹ thuật kết nối / kết nối công cụ | |||||
| OD danh nghĩa | 9 1/2 "9,5") | Sự liên quan | 7 5/8 ĐĂNG KÝ | Tỷ lệ ứng suất uốn cong | ||
| ID danh nghĩa | 4 "(4") | OD | 9 1/2 "(9,5") | TÔI | 4 "(4") | |
| Lớp vật liệu | P530 | Trọng lượng điều chỉnh | Chiều dài trung bình | 31,00 ft | ||
| Kích thước hạt | ASTM | Sức căng | Sức mạnh xoắn | |||
| Tính thấm từ | 1.001 tối đa | Mô-men xoắn trang điểm được đề xuất | Mô-men xoắn cực đại | |||
| Kích thước trôi dạt | 3 3/8 "(3,325") | Slip Recess | N / A | Giờ giải lao thang máy | N / A | |
| Rèn cứng | Không có | Sự dịch chuyển chất lỏng | Công suất chất lỏng | |||
| IPC | Không có | Tiêu chuẩn thanh tra | NS-2 | Kéo dài | 20% | |
| Tính chất hóa học | Phốt pho <0,05% | |||||
| Lưu huỳnh <0,03% | ||||||
| Trọng lượng trung bình trên mỗi khớp | ||||||
| Tiêu chí sản xuất | API Spec7-1 | |||||
| Công suất cổ áo khoan | ||||||
| Sức căng | Tối thiểu 110,00 psi | |||||
| 758 Mpa | ||||||
| Sức mạnh năng suất | Tối thiểu 100,00 psi | |||||
| 689 Mpa | ||||||
| Sức mạnh tác động | Trên 60J lb / ft | |||||
| Độ cứng (Brinell) | Tối thiểu 285 BHN | |||||
Giới thiệu về vòng cổ máy khoan
Vòng cổ máy khoan là loại ống công nghiệp chịu lực cực lớn dùng để khoan xuống đất và dùng chung với ống khoan.Trong khi ống khoan chiếm phần lớn chiều dài của dây khoan, vòng cổ khoan chỉ chiếm một lượng nhỏ.Ví dụ: một dây khoan 10.000ft có thể bao gồm 9.000ft ống khoan và chỉ 500ft vòng cổ khoan.Giống như ống khoan, vòng cổ máy khoan được làm theo chiều dài 31ft và được vặn với nhau theo chiều dọc trên giàn khoan.Ngược lại, đối với ống khoan, cổ khoan có thành dày và nặng, độ linh hoạt rất hạn chế.Vòng cổ máy khoan được sử dụng ở dưới cùng của dây khoan, ngay phía trên mũi khoan.Chúng được sử dụng chủ yếu để tạo trọng lượng cho mũi khoan nhưng cũng có tác dụng như một bộ giảm chấn để giảm rung động và lực tác động do khoan.Có hai loại vòng cổ khoan chính, rãnh trơn hoặc rãnh xoắn ốc, tuy nhiên, cả hai kiểu đều hoàn thành nhiệm vụ giống nhau.Vòng cổ máy khoan rãnh xoắn ốc đã được giới thiệu trong những năm gần đây và được cho là có thể giúp ngăn chặn dây khoan bị kẹt trong lỗ bằng cách cho phép các mảnh vụn khoan và chất bôi trơn đi qua xung quanh cổ máy khoan một cách tự do hơn.
