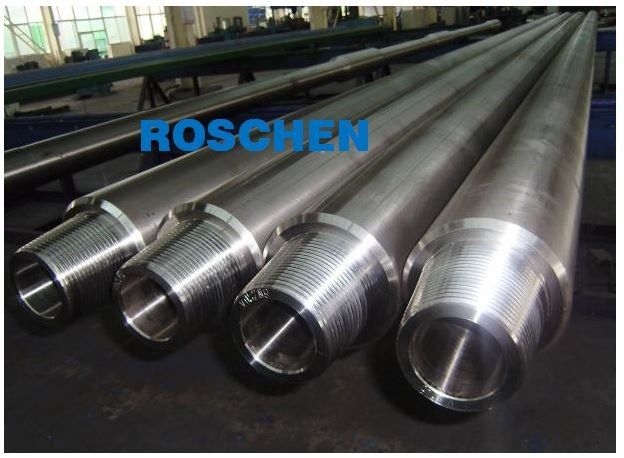

Vòng cổ khoan trơn
Định nghĩa cổ áo khoan
Cổ máy khoan là một thiết bị được sử dụng ở phần thấp nhất của dây khoan, một bộ phận quan trọng của cụm lỗ đáy (BHA).Nó luôn là một ống có thành rất dày để tác dụng trọng lượng lên mũi khoan.Thông thường, một cổ khoan được luồn ở cả hai đầu, nam ở một đầu và nữ ở đầu kia.Ngoại trừ độ dày là một đặc tính đặc biệt, cổ máy khoan còn sở hữu các tính năng độc đáo khác, trọng lực, độ cứng, v.v.
Vòng cổ máy khoan ROSCHEN
ROSCHEN là nhà sản xuất và cung cấp tiên phong trong các sản phẩm dầu khí chất lượng cao và giá cả cạnh tranh.ROSCHEN chủ yếu cung cấp các sản phẩm như ống, vỏ, ống khoan, vòng cổ máy khoan, v.v.
Cổ áo khoan trơn TenarisHydril 3.125 ”x 20.046” WT23 Phạm vi 2
| Sự chỉ rõ | Thông số kỹ thuật kết nối / kết nối công cụ | ||||
| OD danh nghĩa | 3 1/8 "(3,125") | Sự liên quan | WT23 | Tỷ lệ ứng suất uốn cong | 1,68 |
| ID danh nghĩa | 1 1/2 "(1,5") | OD | 3 1/8 "(3,125") | TÔI | 1 1/2 "(1,5") |
| Lớp thép | AISI 4145H đã được sửa đổi | Trọng lượng điều chỉnh | 20,05 lb / ft | Chiều dài trung bình | 31,50 ft |
| Trọng lượng tường danh nghĩa | 20.046 # | Sức căng | 387000lbs | Sức mạnh xoắn | 10400 lb / ft |
| Độ dày thành danh nghĩa | 0,813 " | Mô men xoắn tối thiểu | 2200Ib / ft | Mô-men xoắn cực đại | 8300 lb / ft |
| Kích thước trôi dạt | 1 3/8 "(1.375") | Dung lượng chất lỏng | 0,307 Gal / ft | Giờ giải lao thang máy | N / A |
| IPC | Không có | Tiêu chuẩn thanh tra | NS-2 | Sự dịch chuyển chất lỏng | |
| Độ dài ghim | n / a | ||||
| Chiều dài hộp | n / a | ||||
| Trọng lượng trung bình mỗi khớp | 630lbs (286kgs) | ||||
| Tiêu chí sản xuất | API Spec7-2 / FPUK NS-1 | ||||
| Công suất cổ áo khoan | |||||
| Nội dung Diện tích Mặt cắt ngang (tính bằng²) | 5.903 | ||||
| Diện tích mặt cắt ngang OD (tính bằng²) | 7.67 | ||||
| ID diện tích mặt cắt ngang (tính bằng²) | 1.767 | ||||
| Mô đun phần (in³) | 2,837 | ||||
| Mô đun phần cực (in³) | 5.674 | ||||
| Moment of Intertia (in4) | 4,43 | ||||
| Mômen quán tính cực (in4) | 8,87 | ||||
Grant Prideco Slick Drill Collar 3.125 ”20.07” HT PAC Phạm vi 2
| Sự chỉ rõ | Thông số kỹ thuật kết nối / kết nối công cụ | ||||
| OD danh nghĩa | 3 1/8 "(3,125") | Sự liên quan | HT PAC | Tỷ lệ ứng suất uốn cong | 2.418 |
| ID danh nghĩa | 1 1/2 "(1,5") | OD | 3 1/8 "(3,125") | TÔI | 1 1/2 "(1,5") |
| Lớp thép | AISI 4145H đã được sửa đổi | Trọng lượng điều chỉnh | 20,07 lb / ft | Chiều dài trung bình | 31,50 ft |
| Trọng lượng tường danh nghĩa | 20.07 # | Sức căng | 244200lbs | Sức mạnh xoắn | 7800 lb / ft |
| Độ dày thành danh nghĩa | 0,813 " | Mô men xoắn tối thiểu | 3100Ib / ft | Mô-men xoắn cực đại | 4700 lb / ft |
| Kích thước trôi dạt | 1 3/8 "(1.375") | Dung lượng chất lỏng | 0,09 Gal / ft | Sự dịch chuyển chất lỏng | 0,31 Gal / ft |
| IPC | Không có | Tiêu chuẩn thanh tra | NS-2 | ||
| Độ dài ghim | n / a | ||||
| Chiều dài hộp | n / a | ||||
| Trọng lượng trung bình mỗi khớp | 622lbs (283kgs) | ||||
| Tiêu chí sản xuất | API Spec7-2 / FPUK NS-1 | ||||
| Công suất cổ áo khoan | |||||
| Nội dung Diện tích Mặt cắt ngang (tính bằng²) | 5.903 | ||||
| Diện tích mặt cắt ngang OD (tính bằng²) | 7.67 | ||||
| ID diện tích mặt cắt ngang (tính bằng²) | 1.767 | ||||
| Mô đun phần (in³) | 2,837 | ||||
| Mô đun phần cực (in³) | 5.674 | ||||
| Moment of Intertia (in4) | 4,43 | ||||
| Mômen quán tính cực (in4) | 8,87 | ||||
Cổ áo khoan trơn TenarisHydril 3.325 ”x 22.20” WT26 Phạm vi 2
| Sự chỉ rõ | Thông số kỹ thuật kết nối / kết nối công cụ | ||||
| OD danh nghĩa | 3 3/8 "(3,375") | Sự liên quan | WT26 | Tỷ lệ ứng suất uốn cong | 1,71 |
| ID danh nghĩa | 1 3/4 "(1,75") | OD | 3 3/8 "(3,375") | TÔI | 1 3/4 "(1,75") |
| Lớp thép | AISI 4145H đã được sửa đổi | Trọng lượng điều chỉnh | 22,22 lb / ft | Chiều dài trung bình | 31,50 ft |
| Trọng lượng tường danh nghĩa | 22,20 # | Sức căng | 416000lbs | Sức mạnh xoắn | 13200 lb / ft |
| Độ dày thành danh nghĩa | Mô men xoắn tối thiểu | 2800Ib / ft | Mô-men xoắn cực đại | 9800 lb / ft | |
| Kích thước trôi dạt | 1 3/8 "(1.375") | Dung lượng chất lỏng | Sự dịch chuyển chất lỏng | ||
| IPC | Không có | Tiêu chuẩn thanh tra | NS-2 | Giờ giải lao thang máy | N / A |
| Độ dài ghim | n / a | ||||
| Chiều dài hộp | n / a | ||||
| Trọng lượng trung bình mỗi khớp | 700lbs (318kgs) | ||||
| Tiêu chí sản xuất | API Spec7 | ||||
| Công suất cổ áo khoan | |||||
| Nội dung Diện tích Mặt cắt ngang (tính bằng²) | |||||
| Diện tích mặt cắt ngang OD (tính bằng²) | |||||
| ID diện tích mặt cắt ngang (tính bằng²) | |||||
| Mô đun phần (in³) | |||||
| Mô đun phần cực (in³) | |||||
| Moment of Intertia (in4) | |||||
| Mômen quán tính cực (in4) | |||||
Cổ áo khoan trơn InterDril 4.125 ”x 35.61 lb / ft NC31 Phạm vi 2
| Sự chỉ rõ | Thông số kỹ thuật kết nối / kết nối công cụ | ||||
| OD danh nghĩa | 4 1/8 "(4.125") | Sự liên quan | NC31 | Tỷ lệ ứng suất uốn cong | 2,44 |
| ID danh nghĩa | 2 "(2") | OD | 4 1/8 "(4.125") | TÔI | 2 "(2") |
| Lớp thép | AISI 4145H đã được sửa đổi | Trọng lượng điều chỉnh | 35,61 lb / ft | Chiều dài trung bình | 31,0 ft |
| Trọng lượng tường danh nghĩa | 22,20 # | Sức căng | 495000lbs | Sức mạnh xoắn | 13200 lb / ft |
| Độ dày thành danh nghĩa | Mô men xoắn tối thiểu | 5400Ib / ft | Mô-men xoắn cực đại | 7100 lb / ft | |
| Kích thước trôi dạt | 1 7/8 "(1.625") | Dung lượng chất lỏng | Sự dịch chuyển chất lỏng | 0,531 lb / ft | |
| IPC | Không có | Tiêu chuẩn thanh tra | NS-2 | ||
| Độ dài ghim | n / a | ||||
| Chiều dài hộp | n / a | ||||
| Trọng lượng trung bình mỗi khớp | 1104lbs (502kgs) | ||||
| Tiêu chí sản xuất | API Spec7 | ||||
| Công suất cổ áo khoan | |||||
| Nội dung Diện tích Mặt cắt ngang (tính bằng²) | 6,51 | ||||
| Diện tích mặt cắt ngang OD (tính bằng²) | |||||
| ID diện tích mặt cắt ngang (tính bằng²) | |||||
| Mô đun phần (in³) | |||||
| Mô đun phần cực (in³) | |||||
| Moment of Intertia (in4) | |||||
| Mômen quán tính cực (in4) | |||||
Chúng tôi có vòng cổ khoan từ 5 đến 32 feet, với đường kính từ 3-1 / 8 ”đến 11”.Vòng cổ máy khoan của chúng tôi được làm bằng thép hợp kim cao cấp AISI4145H.Các vòng cổ máy khoan này được làm nguội hoàn toàn bằng nhiệt, tôi luyện và đo làm mát bằng nước để chịu được độ bền và độ nén cao.Kiểm tra cơ học nghiêm ngặt được áp dụng cho vòng cổ máy khoan để đảm bảo rằng tất cả các vòng cổ máy khoan có thể đáp ứng các yêu cầu của đặc điểm kỹ thuật API m7-1.
Chúng tôi đã sản xuất vòng cổ máy khoan trong nhiều năm vì vậy chúng tôi tự tin rằng vòng cổ máy khoan của chúng tôi sẽ đáp ứng hoặc thậm chí vượt quá nhu cầu của bạn.Chúng tôi luôn ở đây sẵn sàng cung cấp cho bạn những vòng cổ máy khoan chất lượng hàng đầu cũng như dịch vụ chuyên nghiệp và chu đáo của chúng tôi.
