Ống khoan trọng lượng nặng 4 Kết nối 1/2 inch 41,8 Lb ft NC-46
HWDP được sử dụng như một phần độ cứng chuyển tiếp, thường là giữa vòng cổ máy khoan cứng và cứng và các khớp nối ống khoan tương đối nhẹ và linh hoạt để giảm sự cố mỏi ngay trên cụm lỗ dưới cùng.

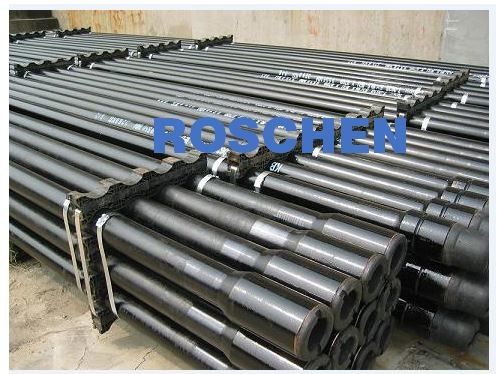

Ống khoan trọng lượng nặng (HWDP) trông giống như một ống khoan bình thường ngoại trừ một phần lệch tâm dọc theo ống giúp tránh bị vênh quá mức.
Độ dày thành ống của nó gấp 3 lần so với ống khoan thông thường có kích thước tương tự để tăng thêm trọng lượng cho mũi khoan.
HWDP được sử dụng phổ biến nhất trong khoan định hướng vì nó uốn cong dễ dàng hơn và giúp kiểm soát mô-men xoắn và độ mỏi trong các hoạt động ở góc cao.
| Kích thước danh nghĩa (Ống OD) | Ống | Công cụ khớp (trong) | ||||
| ID (trong) | Thang máy Upset | Trung tâm Upset | Loại & Kích thước kết nối | OD (trong) | ID (trong) | |
| 2-7 / 8 | 1-1 / 2 | 2-15 / 16 | 3-5 / 16 | NC 26 (2-3 / 8 NẾU) | 3-3 / 8 | 1-1 / 2 |
| 3-1 / 2 | 2-1 / 16 | 3-7 / 8 | 4 | NC 38 (3-1 / 2 NẾU) | 4-3 / 4 (4-7 / 8,5) | 2-1 / 16 |
| 3-1 / 2 | 2-1 / 4 | 3-7 / 8 | 4 | NC 38 (3-1 / 2 NẾU) | 4-3 / 4 (4-7 / 8,5) | 2-1 / 4 |
| 4 | 2-9 / 16 | 4-3 / 16 | 4-1 / 2 | NC 40 (4FH) | 5-1 / 4 | 2-9 / 16 |
| 4 | 2-1 / 2 | 4-3 / 16 | 4-1 / 2 | NC 40 (4 FH) | 5-1 / 4 | 2-1 / 2 |
| 4-1 / 2 | 2-3 / 4 | 4-11 / 16 | 5 | NC 46 (4 NẾU) | 6-1 / 4 | 2-3 / 4 |
| 4-1 / 2 | 2-11 / 16 | 4-11 / 16 | 5 | NC 46 (4 NẾU) | 6-1 / 4 | 2-11 / 16 |
| 4-1 / 2 | 2-13 / 16 | 4-11 / 16 | 5 | NC 46 (4 NẾU) | 6-1 / 4 | 2-13 / 16 |
| 5 | 3 | 5-1 / 8 | 5-1 / 2 | NC 50 (4-1 / 2 NẾU) | 6-5 / 8 | 3 |
| 5-1 / 2 | 3-1 / 4 | 5-11 / 16 | 6 | 5-1 / 2 FH | 7 (7-1 / 4,7-1 / 2) | 3-1 / 4 |
| 5-1 / 2 | 3-3 / 8 | 5-11 / 16 | 6 | 5-1 / 2 FH | 7 (7-1 / 4,7-1 / 2) | 3-3 / 8 |
| 5-1 / 2 | 3-7 / 8 | 5-11 / 16 | 6 | 5-1 / 2 FH | 7 (7-1 / 4,7-1 / 2) | 3-7 / 8 |
| 5-1 / 2 | 4 | 5-11 / 16 | 6 | 5-1 / 2 FH | 7 (7-1 / 4,7-1 / 2) | 4 |
| 6-5 / 8 | 4 | 6-15 / 16 | 7-1 / 8 | 6-5 / 8 FH | 8 (8-1 / 4,8-1 / 2) | 4 |
| 6-5 / 8 | 4-1 / 2 | 6-15 / 16 | 7-1 / 8 | 6-5 / 8 FH | 8 (8-1 / 4,8-1 / 2) | 4-1 / 2 |
| 6-5 / 8 | 5 | 6-15 / 16 | 7-1 / 8 | 6-5 / 8 FH | 8 (8-1 / 4,8-1 / 2) | 5 |
| Các tính năng tiêu chuẩn | API Bore Back Box kết nối | |||||
| API giảm căng thẳng có rãnh ghim | ||||||
| Rễ chủ đề cán nguội | ||||||
| Các kết nối phủ phốt phát | ||||||
| Tùy chọn | Lớp phủ nhựa bên trong | |||||
| Loại dây đeo cứng đặc biệt trên hộp và khớp dụng cụ ghim | ||||||
| Kết nối độc quyền | ||||||
| Thực hiện và Phá vỡ Kiểm tra | ||||||
| Sự bảo vệ | Bộ bảo vệ ren bằng thép ép | |||||
| Chứng chỉ kiểm tra nhà máy | Được phát hành theo API Spec 7 / 7-1 và API RP7G. | |||||
| Việc kiểm tra của bên thứ ba có thể được thực hiện theo yêu cầu với sự chăm sóc và chi phí của người mua. | ||||||
Thông số kỹ thuật HWDP
Ống khoan trọng lượng nặng thông thường có hai cấu hình, hàn và tích.
Cấu hình hàn được sản xuất bằng cách hàn ma sát các khớp dụng cụ dài thêm vào ống giếng dày trong khi cấu hình tích hợp được gia công từ một thanh rắn bằng thép hợp kim AISI4145H.
Một tùy chọn bổ sung là Ống khoan xoắn ốc nặng, có các rãnh xoắn ốc được cắt vào bề mặt bên ngoài để giảm sự dính vi sai và cải thiện khả năng làm sạch lỗ.
Sản phẩm được sản xuất theo API Spec.7 / 7-1 nếu có và có thể được tùy chỉnh với các tính năng bổ sung và kết nối độc quyền của các nhà sản xuất hàng đầu theo yêu cầu của bạn.
Liên hệ với chúng tôi để thảo luận về yêu cầu của bạn.
