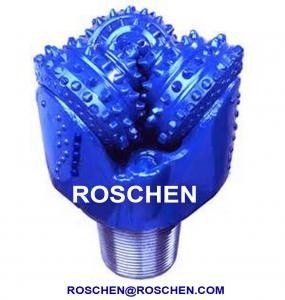

TRICONE ROCK KHOAN BITS 9 7/8 "cho khoan giếng nước
Khoan giếng là quá trình khoan một lỗ trên mặt đất để khai thác tài nguyên thiên nhiên như nước ngầm, nước muối, khí tự nhiên hoặc dầu mỏ, để bơm chất lỏng từ bề mặt vào bể chứa dưới bề mặt hoặc để đánh giá sự hình thành dưới bề mặt hoặc giám sát.Khoan để thăm dò bản chất của vật liệu dưới lòng đất (ví dụ như để tìm kiếm quặng kim loại) được mô tả tốt nhất là khoan lỗ khoan.
Mũi khoan dọc
Các giếng cổ xưa nhất là giếng nước, các hố cạn được đào bằng tay ở những vùng có mực nước ngầm tiếp cận bề mặt, thường có tường xây hoặc tường gỗ lót bên trong để chống sập.Kỹ thuật khoan hiện đại sử dụng trục khoan dài, tạo ra các lỗ hẹp và sâu hơn nhiều so với việc đào.
Việc khoan giếng có thể được thực hiện bằng tay hoặc bằng máy móc và tính chất của thiết bị cần thiết thay đổi từ cực kỳ đơn giản và rẻ tiền đến rất phức tạp.
Khoan áp suất có quản lý (MPD) được Hiệp hội các nhà thầu khoan quốc tế (IADC) định nghĩa là "một quy trình khoan thích ứng được sử dụng để kiểm soát chính xác hơn cấu hình áp suất hình khuyên trong toàn bộ giếng".Các mục tiêu của MPD là "xác định các giới hạn môi trường áp suất xuống và quản lý cấu hình áp suất thủy lực hình khuyên cho phù hợp."
| Tricone Rolle Bits Thông số sản phẩm: | |
| Mô hình | Mũi mài răng phay tricone cho giếng nước, TCI bit tricone cho giếng nước |
| Mã IADC | 116 117 126 127 136 137 216 217 226 316 317 326 327 336 337 115 125 135 215 225 235 315 325 335 114 124 214 314 111 121 131 346 347 |
| 417 427 437 517 527 537 617 627 637 737 837 832 415 425 435 445 525 625 635 416 427 436 446 447 516 526 537 547 516 536 535 | |
| Loại mang | H - Gối ma sát;G - Ổ lăn;F - Vòng bi nổi |
| Loại niêm phong | HJ (vòng bi kim loại niêm phong) |
| HA (bạc đạn kín cao su) loại ổ trục làm mát bằng không khí | |
| Kích thước | Từ 2 kích thước lớn hơn 7/8 "đến 26" cho bit mở lỗ, bit doa |
| Vật chất | thép hợp kim, chèn cacbua vonfram |
| Tính năng bổ sung | 1) Răng hình nón Y 2) Răng đục chữ X 3) K- răng rộng 4) G- Bảo vệ bệnh dịch hạch |
| Sự hình thành có thể áp dụng | Rất mềm, mềm, vừa mềm, vừa cứng, vừa cứng, rất cứng |
| Ứng dụng | Dầu khí và khí đốt, giếng nước, các ngành công nghiệp khai thác và kiến tạo, mỏ dầu, xây dựng, địa nhiệt, khoan định hướng và công trình nền móng dưới lòng đất. |
| KHÔNG. | KÍCH THƯỚC BIT TRICONE ROCK | API THREAD REG.PIN | |
| trong | mm | ||
| 1 | 3 3/4 | 95,3 | 2 3/8 |
| 2 | 3 7/8 | 98.4 | 2 3/8 |
| 3 | 4 1/8 | 104,8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114,3 | 2 3/8 |
| 6 | 4 5/8 | 117,5 | 2 7/8 |
| 7 | 4 3/4 | 120,7 | 2 7/8 |
| số 8 | 4 7/8 | 123,8 | 2 7/8 |
| 9 | 5 1/2 | 139,7 | 3 1/2 |
| 10 | 5 5/8 | 142,9 | 3 1/2 |
| 11 | 5 2/3 | 143,9 | 3 1/2 |
| 12 | 4 3/4 | 146.1 | 3 1/2 |
| 13 | 5 7/8 | 149,2 | 3 1/2 |
| 14 | 6 | 152.4 | 3 1/2 |
| 15 | 6 1/8 | 155,6 | 3 1/2 |
| 16 | 6 1/4 | 158,8 | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| 18 | 6 5/8 | 168,3 | 3 1/2 |
| 19 | 6 3/4 | 171,5 | 3 1/2 |
| 20 | 7 1/2 | 190,5 | 4 1/2 |
| 21 | 7 5/8 | 193,7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212,7 | 4 1/2 |
| 24 | 8 1/2 | 215,9 | 4 1/2 |
| 25 | 8 5/8 | 219,1 | 4 1/2 |
| 26 | 8 3/4 | 222,3 | 4 1/2 |
| 27 | 9 1/2 | 241,3 | 6 5/8 |
| 28 | 9 5/8 | 244,5 | 6 5/8 |
| 29 | 9 7/8 | 250,8 | 6 5/8 |
| 30 | 10 1/2 | 266,7 | 6 5/8 |
| 31 | 10 5/8 | 269,9 | 6 5/8 |
| 32 | 11 | 279.4 | 6 5/8 |
| 33 | 11 5/8 | 295,3 | 6 5/8 |
| 34 | 12 | 304,8 | 6 5/8 |
| 35 | 12 1/4 | 311,2 | 6 5/8 |
| 36 | 12 5/16 | 312,7 | 6 5/8 |
| 37 | 13 3/8 | 314,3 | 6 5/8 |
| 38 | 12 7/16 | 315,9 | 6 5/8 |
| 39 | 12 5/8 | 320,7 | 6 5/8 |
| 40 | 13 1/8 | 333.4 | 6 5/8 |
| 41 | 13 1/2 | 342,9 | 6 5/8 |
| 42 | 13 5/8 | 346,1 | 6 5/8 |
| 43 | 13 3/4 | 349,3 | 6 5/8 |
| 44 | 14 1/2 | 368,3 | 7 5/8 |
| 45 | 14 3/4 | 374,7 | 7 5/8 |
| 46 | 15 1/2 | 393,7 | 7 5/8 |
| 47 | 16 | 406.4 | 7 5/8 |
| 48 | 17 1/2 | 444,5 | 7 5/8 |
| 49 | 18 7/8 | 479.4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558,8 | 7 5/8 |
| 52 | 24 | 609,6 | 7 5/8 |
| 53 | 26 | 660.4 | 7 5/8 |
| 54 | 28 | 711,2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
Cơ chế phá đá của bit ba hình nón
1. Nghiền va đập
Khi bit côn làm việc dưới đáy giếng, tác động của răng vào đá do dao động dọc của bit là cách chính để làm vỡ đá do bit lăn.Khi quay mũi khoan, răng được ép vào đá với tốc độ nhất định.Phương pháp nghiền này tương tự như áp suất tĩnh trong thử nghiệm nghiền.Việc ép răng vào đá cần có đủ lực ép và thời gian tiếp xúc riêng.Do đó, tải trọng dọc trục của răng của con lăn trên đá bao gồm cả áp suất tĩnh và tải trọng va đập.Áp lực khoan tác dụng lên mũi khoan là phần áp suất tĩnh;tải trọng va đập do mũi khoan tạo ra khi đáy giếng quay, do đó hệ thống dây mũi khoan liên tục bị nén và căng ra, đồng thời dây khoan phía dưới truyền năng lượng biến dạng đàn hồi của chu trình để sinh ra bởi hình nón. , đây là nguồn tạo ra áp lực va đập của răng khi mũi khoan làm vỡ đất đá.Việc tăng áp lực tác động của mũi khoan lên hệ tầng có thể làm tăng hiệu quả của đá vỡ.
2. Cắt trượt
Ở đá có độ dẻo cao hơn, ngoài tác động của răng vào đá đáy còn đòi hỏi răng phải có tác dụng trượt nhất định với mặt đất, do đó răng cắt đá mở rộng tác dụng nghiền đá.Điều quan trọng là khi khoan ở các thành tạo mềm.Các biện pháp gây trượt khi côn lăn ở đáy giếng là siêu đỉnh, côn phức hợp và trục dịch chuyển.
(1) Siêu đỉnh.Đỉnh siêu nghĩa là đỉnh hình nón vượt quá đường tâm của mũi khoan.Khoảng cách từ đỉnh của hình nón đến đường tâm được gọi là siêu đỉnh.Khoảng cách siêu đỉnh càng lớn thì lượng trượt càng lớn.Đỉnh siêu đỉnh tạo ra sự trượt theo hướng tiếp tuyến, và đá giữa các răng và các răng trên mỗi vòng của hình nón bị cắt.
(2) Hình nón phức tạp.Hình nón hợp chất làm cho hình nón trượt theo hướng tiếp tuyến, và như với đỉnh siêu đỉnh, đá giữa các răng và các răng trên mỗi vòng của hình nón bị cắt.
(3) Trục dịch chuyển.Dịch trục có nghĩa là trục của hình nón được dịch một khoảng so với trục của bit.Khoảng cách này được gọi là chiều dài cơ sở chuyển dịch.Nếu chiều dài cơ sở chuyển dịch càng lớn thì lượng trượt của côn càng lớn, và tác dụng cắt càng lớn.Trục chuyển động làm cho các răng trượt theo trục, và đá giữa các bánh răng vòng trên hình nón bị cắt.
3. Hành động xén của răng
Khi răng ăn vào đá dưới tác dụng của áp lực dọc trục (áp lực khoan), bề mặt nêm của răng tạo ra lực cắt ngang trên đá tiếp xúc với nó, và đá bị đứt gãy do cắt dọc theo mặt phẳng cắt, cùng với răng.Di chuyển để loại bỏ đá vỡ, đó là tác động cắt của chính răng trên đá.
