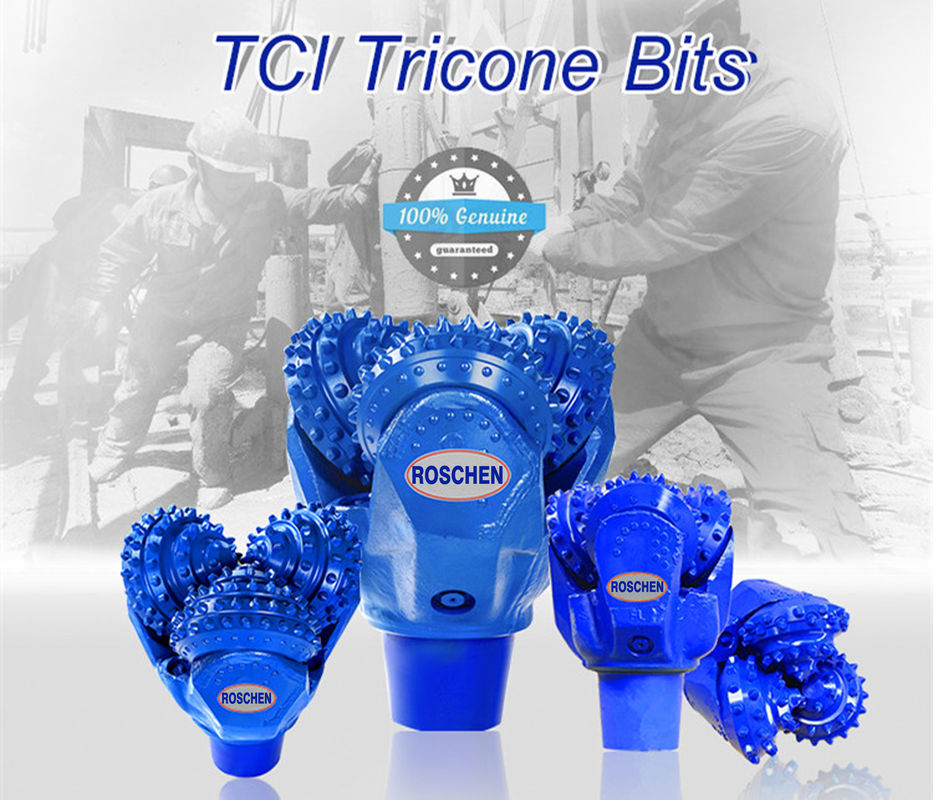

API 17 1/2 "Tricone Bit IADC637 cho Khoan giếng dầu, khoan giếng nước
Mũi khoan hình nón con lăn Tricone là loại mũi khoan được sử dụng rộng rãi nhất.Khi trục côn con lăn làm việc, răng cắt lần lượt tiếp xúc với đáy giếng, mômen phá đá nhỏ, diện tích tiếp xúc giữa răng cắt và đáy giếng nhỏ, áp suất riêng lớn, rất dễ ăn vào hình thành;tổng chiều dài của gờ làm việc lớn nên độ mòn tương đối giảm.Các bit hình nón có thể thích ứng với nhiều dạng từ mềm đến cứng.
Các mũi khoan tricone của chúng tôi chủ yếu được sử dụng trong kỹ thuật khoan giếng dầu, giếng nước, giếng địa nhiệt.Mũi khoan Roschen được thiết kế và sản xuất theo tiêu chuẩn API & ISO với đặc điểm là tuổi thọ cao, hiệu quả khoan cao và chi phí vận hành thấp.Chúng tôi có thể sản xuất các kích thước bit khác nhau, từ 2 7/8 "đến 26" và chúng có thể được áp dụng cho các hình dạng khác nhau từ mềm đến rất cứng.
| API 17 1/2 "IADC 637 Tricone Drill Bit để khoan giếng nước | |
| Đường kính | 17 1/2 ”= 444,5mm |
| Mô hình | HA637G |
| Ghim chủ đề | Đăng ký API7 5/8 ” |
| Tổng trọng lượng / Trọng lượng tịnh | 260/280 Kgs |
| Kích thước đóng gói | 500X500X650 mm |
| Tiêu chuẩn sản phẩm | API SPEC 7-1 |
| Ổ đỡ trục | Vòng bi kín O-Ring |
| WOB bình thường | 0,7 ~ 1,2 KN / MM |
| Tốc độ quay | 70 ~ 40 vòng / phút |
| Cấu trúc cắt | Dụng cụ đầm cạp bán kính lớn ở hàng trong, đầm hình cầu ở hàng ngoài và một hàng xén được thêm vào giữa hàng gage và hàng gót. |
| Sự hình thành khoan | Cứng trung bình với cường độ nén cao và độ mài mòn cao, chẳng hạn như đá vôi, đá dolomit, sa thạch và chert, v.v. |
| API ROSCHEN Nhãn hiệu Tricone Dung sai | ||
| Đường kính bên ngoài của Bit Tricone | Dung sai đường kính ngoài | |
| 3 3/8 ~ 13 3/4 inch | 0 ~ 0,0313 (1/32) inch | 0 ~ 0,79 mm |
| 14 ~ 17 1/2 inch | 0 ~ 0,0625 (1/16) inch | 0 ~ 1,57 mm |
| 17 5/8 ~ 26 inch | 0 ~ 0,0625 (1/16) inch | 0 ~ 2,38 mm |
| Kích thước vòi phun thương hiệu ROSCHEN của Bit Tricone | |||||
| Mã đầu phun | Đường kính bit Tricone | Đầu phun ODof | Chiều dài của vòi phun | Dia nội.of Nozzles | |
| inch | mm | mm | mm | mm | |
| S 0 | 3 5/8 ~ 4 | 92,1 ~ 101,6 | 18.12 | 15,96 | 6 ~ 14 |
| S 1 | 4 1/8 ~ 5 3/4 | 104,78 ~ 146,1 | 20.3 | 17.48 | 6 ~ 14 |
| S 2 | 5 7/8 ~ 7 3/8 | 149,2 ~ 187,3 | 23,5 | 19.05 | 6 ~ 16 |
| S 3 | 7 1/8 ~ 8 1/4 | 190,5 ~ 209,6 | 29,74 | 20,62 | 6 ~ 22 |
| S 4 | 8 3/8 ~ 14 5/8 | 212,7 ~ 371,5 | 32,89 | 26,97 | 6 ~ 22 |
| S 5 | 14 3/4 ~ 26 | 374,6 ~ 660,4 | 40,84 | 26,97 | 6 ~ 22 |
| SC2 | 8 3/8 ~ 11 | 212,7 ~ 279,4 | 23,5 | 26 | 6 ~ 14 |
| SC4 | 11 5/8 ~ 17 1/2 | 295,3 ~ 444,5 | 32,89 | 35,32 | 6 ~ 22 |
