Mũi khoan bằng thép mangan cao, khoan giếng khoan sử dụng 13-5 / 8 "

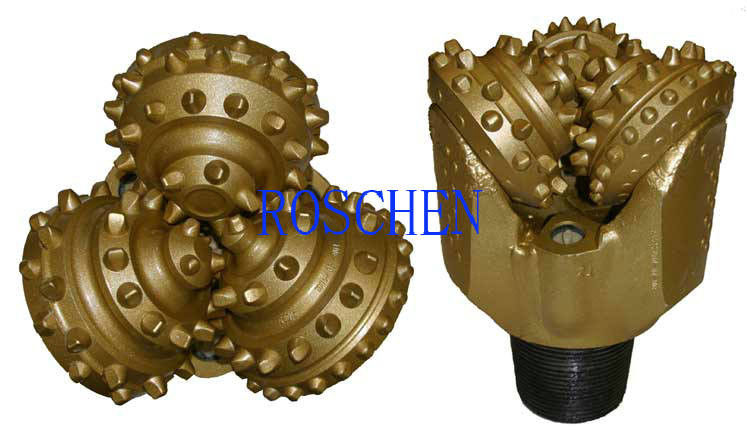

Mô tả bit khoan Tricone:
Mũi khoan tricone là loại mũi khoan phổ biến nhất trên thế giới, nó có thể được sử dụng rộng rãi cho các khu vực Khoan Dầu khí, Khai thác mỏ, Giếng nước, Thăm dò địa chất.
1. Máy bay phản lực C-Center có thể tránh sự hình thành bóng trong bit, loại bỏ khu vực chất lỏng ở đáy giếng, đẩy nhanh dòng chảy lên của cành khoan và cải thiện ROP.
2. Vòng bi NBR bão hòa cao có thể giảm áp suất làm kín và cải thiện độ tin cậy của niêm phong.
3. Bảo vệ G-Gauge cải thiện khả năng đo và kéo dài tuổi thọ của bit.
4. Bổ sung một hàng răng giữa côn sau và đường ra để cắt bớt lỗ khoan và bảo vệ côn.
Mã IADC bình thường của mũi khoan Tricone:
437 Hình thành mềm TCI Tricone Bits:
437 mũi TCI được sử dụng để khoan các loại đá có cường độ nén thấp, rất mềm.Các bit TCI tối đa hóa việc sử dụng các miếng chèn cacbua vonfram hình nón và đục có đường kính lớn và độ chiếu cao.Thiết kế cấu trúc cắt này, kết hợp với độ lệch hình nón tối đa, dẫn đến tốc độ thâm nhập bit cao.Sự xen kẽ sâu của các hàng dao cắt ngăn chặn hiện tượng bắn ra bit trong các hình dạng dính.
517 Hình thành Trung bình TCI Tricone Bits:
517 có tính năng chèn cacbua vonfram đục lỗ tích cực trên các hàng gót và hàng bên trong.Thiết kế này cung cấp tốc độ khoan nhanh và thêm độ bền cho cấu trúc cắt ở dạng cứng từ trung bình đến trung bình.Vòng chữ O bằng cao su HSN cung cấp độ kín phù hợp cho độ bền của ổ trục.
637 Hình thành cứng TCI Tricone Bits:
637 mũi khoan có thể được sử dụng để khoan hình thành cứng và mài mòn.Các miếng chèn cacbua vonfram chống mài mòn được sử dụng ở các hàng bên ngoài để tránh làm mất bit gauge.Số lượng hạt dao hình bán cầu tối đa được sử dụng trong tất cả các hàng để mang lại độ bền và tuổi thọ máy cắt.
617 Hình thành trung bình cứng TCI Tricone Bits:
617 có tính năng chèn cacbua vonfram đục lỗ chắc chắn trên hàng gót và hình nón ở các hàng bên trong.Thiết kế này cung cấp tốc độ khoan nhanh và tăng độ bền cho cấu trúc cắt ở các dạng cứng trung bình đến trung bình.Vòng chữ O bằng cao su HSN cung cấp độ kín phù hợp cho độ bền của ổ trục.
Thông số bit khoan Tricone
| Đặc điểm kỹ thuật của các bit con lăn Tricone: | |||
| IADC | WOB | RPM | Ứng dụng |
| (KN / mm) | (r / phút) | ||
| 111/114/115 | 0,3-0,75 | 200-80 | các thành tạo rất mềm với cường độ nén thấp và khả năng khoan cao, như đất sét, đá bùn, đá phấn |
| 116/117 | 0,35-0,8 | 150-80 | các thành tạo rất mềm với cường độ nén thấp và khả năng khoan cao, như đất sét, đá bùn, đá phấn |
| 121 | 0,3-0,85 | 200-80 | cấu tạo mềm với cường độ nén thấp và khả năng khoan cao, như đá bùn, thạch cao, muối, đá vôi mềm |
| 124/125 | 180-60 | ||
| 131 | 0,3-0,95 | 180-80 | các thành tạo mềm đến trung bình có cường độ nén thấp, như trung bình, rung lắc nhẹ, đá vôi mềm trung bình, cát kết mềm vừa, hệ tầng trung bình có xen kẽ cứng hơn và mài mòn |
| 136/137 | 0,35-1,0 | 120-60 | |
| 211/241 | 0,3-0,95 | 180-80 | các thành tạo trung bình có cường độ nén cao, như trung bình, lắc nhẹ, thạch cao cứng, đá vôi mềm vừa, cát kết mềm vừa, thành tạo mềm có xen kẽ cứng hơn. |
| 216/217 | 0,4-1,0 | 100-60 | |
| 246/247 | 0,4-1,0 | 80-50 | hình thành cứng trung bình với cường độ nén cao, như đá phiến sét cứng, đá vôi, sa thạch, dolomit |
| 321 | 0,4-1,0 | 150-70 | thành tạo mài mòn trung bình, như đá phiến mài mòn, đá vôi, đá sa thạch, dolomit, thạch cao cứng, đá cẩm thạch |
| 324 | 0,4-1,0 | 120-50 | |
| 437/447/435 | 0,35-0,9 | 240-70 | các thành tạo rất mềm với cường độ nén thấp và khả năng khoan cao, như đất sét, đá bùn, đá phấn, thạch cao, muối, đá vôi mềm |
| 517/527/515 | 0,35-1,0 | 220-60 | cấu tạo mềm với cường độ nén thấp và khả năng khoan cao, như đá bùn, thạch cao, muối, đá vôi mềm |
| 537/547/535 | 0,45-1,0 | 220-50 | các thành tạo mềm đến trung bình có cường độ nén thấp, như trung bình, rung lắc nhẹ, đá vôi mềm trung bình, cát kết mềm vừa, hệ tầng trung bình có xen kẽ cứng hơn và mài mòn |
| 617/615 | 0,45-1,1 | 200-50 | hình thành cứng trung bình với cường độ nén cao, như đá phiến sét cứng, đá vôi, sa thạch, dolomit |
| 637/635 | 0,5-1,1 | 180-40 | hình thành cứng với cường độ nén cao, như đá vôi, đá sa thạch, đá dolomit, thạch cao cứng, đá cẩm thạch |
| Lưu ý: Không nên sử dụng đồng thời các giới hạn trên của WOB và RRPM | |||
| Đường kính của bit con lăn Tricone: | |||
| Kích thước | Răng thép | TCI bit | |
| trong | mm | Trọng lượng (kg) | Trọng lượng (kg) |
| 3 7/8 | 98.4 | 5 | 6 |
| 4 5/8 | 117,5 | 6 | 6,5 |
| 5 7/8 | 149,2 | 17 | 18 |
| 6 | 152.4 | 18 | 19,5 |
| 6 1/2 | 165.1 | 19 | 22 |
| 7 7/8 | 200 | 29 | 29,5 |
| 8 1/2 | 215,9 | 35 | 38 |
| 8 3/4 | 222,2 | 36 | 40 |
| 9 1/2 | 241,3 | 57 | 59 |
| 9 7/8 | 250,8 | 58 | 60 |
| 10 5/8 | 269,9 | 66 | 74 |
| 12 1/4 | 311,1 | 85 | 111 |
| 13 5/8 | 346,1 | 118 | 120 |
| 14 3/4 | 374,6 | 140 | 160 |
| 17 1/2 | 444,5 | 230 | 255 |
| 20 | 508 | 428 | 443 |
| 22 | 558,8 | 520 | 560 |
| 26 | 660.4 | 720 | 810 |
