Giếng nước áp suất cao / thấp Nước sâu Lỗ khoan khí nén Quay búa DTH
Nút bit cho COP MISSION DHD QL SD
Sản phẩm phù hợp :
Cần khoan 89mm với API 3 1/2 "REG PIN
Cần khoan 89mm với API 3 1/2 "REG BOX
Cần khoan 114mm với API 4 1/2 "REG PIN
Cần khoan 114mm với API 4 1/2 "REG BOX
Bit với COP84. Vỏ bọc DHD380, Mission80, QL80, SD8
Các lĩnh vực ứng dụng:
Tất cả các loại lĩnh vực, chẳng hạn như khai thác, mỏ đá, đường hầm, cầu, xây dựng, vv, nhưng cực kỳ xuất sắc để sử dụng với ống vỏ trong quá trình khoan vỏ.
Tính năng, đặc điểm:
Sức mạnh tác động cao với tần số thấp, tuổi thọ dài, xả không quay trở lại, hiệu suất đáng tin cậy.
Thông số kỹ thuật
Sự miêu tả | Mã sản phẩm | Bit Shank | Kết nối chủ đề | Đường kính ngoài (mm) | Chiều dài không có bit (mm) | Trọng lượng (kg) | Cờ lê phẳng (mm) | Rec. Kích thước lỗ (mm) |
RS 180 | 260000 | DHD38, COP84 | API 4 1/2 "ĐĂNG KÝ PIN | 180 | 1522 | 190 | 150 | 203-271 |
Áp suất làm việc (bar) | Tần số tác động ở 17 bar (Hz) | Áp suất dọc trục bình thường (kN) | Tốc độ quay vòng (r / phút) | Tiêu thụ không khí (m³ / phút) | ||||
14-24 | 20 | 18.3 | 30-40 | 12 thanh | 17 thanh | 24 thanh | ||
22,5 | 28.2 | 39,6 |
Búa phù hợp với các bit khác | ||||||||
Sự miêu tả | Mã sản phẩm | Bit Shank | Kết nối chủ đề | Ngoại Dia. (mm) | Chiều dài không có bit (mm) | Trọng lượng (kg) | Cờ lê phẳng (mm) | Rec. Kích thước lỗ (mm) |
RS180-QL80 | 260001 | QL80 | API 4 1/2 "ĐĂNG KÝ PIN | 180 | 1515 | 190 | 150 | 203-271 |
RS180-Mission80 | 260003 | Nhiệm vụ80 | 1515 | 188 | ||||
RS180-Mach80 | 260005 | MÁY80 | 1522 | 190 | ||||
RS180-SD8 | 261000 | SD8 | 1492 | 195 |
Đang làm việc Áp lực (thanh) | Va chạm Tần số tại 17 bar | Bình thường Trục Sức ép (kN | Rec. Vòng xoay Tốc độ (r / phút) | Không khí Tiêu dùng (m³ / phút) | ||
14-24 | 20 | 18.3 | 30-40 | 14 thanh | 17 thanh | 24 thanh |
22,5 | 28.2 | 39,6 |
Thông số kỹ thuật của Hammer DTH Hammer | |||||||
Kích thước búa | Bit Shank | Mã số | Kết nối chủ đề | Thích hợp chút | Áp lực công việc | Tiêu thụ không khí | |
1 " | BR1 | ROS 11 | Hộp RD50 | 50-70mm | 0,7-1,75Mpa | 0,7Mpa | 4,5m3 / phút |
1,0 triệu | 4m3 / phút | ||||||
1,4 triệu | 5m3 / phút | ||||||
2 " | BR2 | ROS 22 | Hộp RD50 | 70- 90mm | 0,7-1,75Mpa | 0,7Mpa | 4,5m3 / phút |
1,0 triệu | 4m3 / phút | ||||||
1,4 triệu | 5m3 / phút | ||||||
3 " | DHD3,5 | ROS 32 | API 2 3/8 " | 90- 110mm | 1,0-1,5Mpa | 1,0 triệu | 4,5m3 / phút |
COP32 / COP34 | |||||||
M30 | 1,5Mpa | 9m3 / phút | |||||
4" | D340 | ROS 34 | API 2 3/8 " | ¢ 110- ¢ 135mm | 1,0-2,5Mpa | 1,0 triệu | 6m3 / phút |
COP44 | |||||||
QL40 | |||||||
SD4 | 1,8 triệu | 10m3 / phút | |||||
M40 | 2,4 triệu | 15m3 / phút | |||||

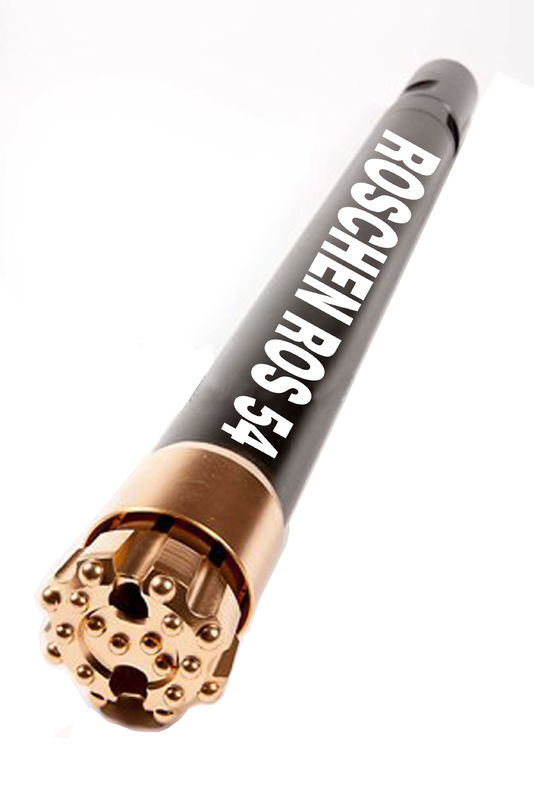

5 " | DHD350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Reg | ¢ 135- ¢ 155mm | 1,0-2,5Mpa | 1,0 triệu | 9m3 / phút |
COP54 | |||||||
QL50 | |||||||
SD5 | 1,8 triệu | 15m3 / phút | |||||
M50 | 2,4 triệu | 23m3 / phút | |||||
6 " | DHD360 | ROS 62 ROS 64 | API 3 1/2 " | ¢ 155- 190mm | 1,0-2,5Mpa | 1,0 triệu | 10m3 / phút |
COP64 | |||||||
QL60 | |||||||
SD6 | 1,8 triệu | 20m3 / phút | |||||
M60 | 2,4 triệu | 28,5m3 / phút | |||||
số 8" | 380 | ROS 82 ROS 84 | API 4 1/2 "Reg | ¢ 195- ¢ 254mm | 1,0-2,5Mpa | 1,0 triệu | 15m3 / phút |
COP84 | |||||||
QL80 | 1,8 triệu | 26m3 / phút | |||||
SD8 | 2,4 triệu | 34m3 / phút | |||||
M80 / M85 | |||||||
10 " | SD10 | ROS 100 | API 6 5/8 " | ¢ 254- ¢ 311mm | 1,0-2,5Mpa | 1,0 triệu | 22m3 / phút |
Numa100 | 1,8 triệu | 40m3 / phút | |||||
ROS 100 | 2,4 triệu | 55m3 / phút | |||||
12 " | DHD1120 | ROS 120 | API 6 5/8 " | ¢ 305- ¢ 445mm | 1,0-2,5Mpa | 1,0 triệu | 30m3 / phút |
SD12 | 1,8 triệu | 56m3 / phút | |||||
Numa120 | 2,4 triệu | 78m3 / phút | |||||
Ghi chú: | |||||||
Metzke, chủ đề Remet có sẵn! | |||||||
Bất kỳ kiểu chữ đặc biệt nào của DTH Hammer sẽ có sẵn theo yêu cầu. |
Bit DTH
DTH bit cũng là sản phẩm chính của chúng tôi. Sau nhiều năm tìm kiếm, chúng tôi có nhiều kinh nghiệm trong việc phát triển và sản xuất các sản phẩm chất lượng cao, sử dụng nguyên liệu thô chất lượng cao, công nghệ tiên tiến và được kiểm tra nghiêm ngặt.
1. mũi khoan xuống áp suất cao và thấp
2. Lỗ áp suất không khí thấpDia.:65-220mm
3. Lỗ áp suất không khí cao Dia.:85-305mm
4. Loại hình: trung tâm thả / lõm / lồi / thước đo đôi / phẳng
5. Bit DTH của chúng tôi có thể phù hợp với nhiều loại Búa DTH, chẳng hạn như XL, Mission, COP, IR, Mach, Demag, SD, Bulroc, Halco Mach, Digger, v.v.
