Máy khoan cầm tay động cơ Cummins Piston để khoan vùng miền núi
Mô hình: RSDX-2 Máy khoan cầm tay thủy lực đầy đủ

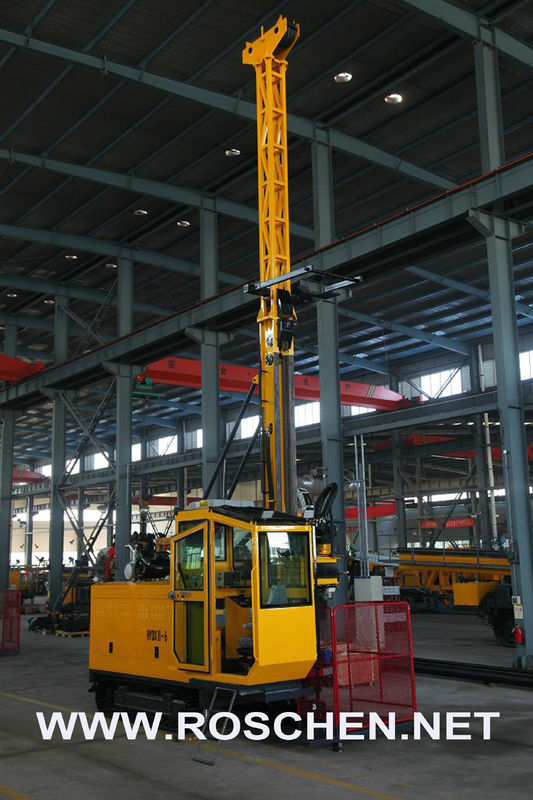

Máy khoan thủy lực RSDX-2
1. Tổng quan chung
Máy khoan cầm tay thủy lực đầy đủ RSDX-2 là loại máy khoan nhẹ được thiết kế để thăm dò địa chất ở những khu vực xa xôi khó đi vào.Máy khoan cầm tay này chủ yếu thích hợp để khoan kim cương với kỹ thuật cuộn dây.Giàn khoan bao gồm bộ nguồn diesel, hệ thống thủy lực, bảng điều khiển, cột buồm và tời chính, tời dây, đầu khoan, hệ thống cấp liệu, kẹp chân, v.v. Máy khoan thủy lực RSDX-2 được dẫn động hoàn toàn bằng thủy lực cho tất cả các bề mặt của nó hàm coring.Thiết kế kiểu phân hạch giúp giàn khoan có khả năng đồng hóa và tháo rời tốt, tạo điều kiện vận chuyển đến hầu hết các khu vực khó tiếp cận.Cấu trúc chắc chắn cộng với hệ thống điều khiển chính xác đảm bảo tỷ lệ thâm nhập cao và độ tin cậy vượt trội.
2. Tính năng kỹ thuật chính:
1. Mô hình đầu khoan và thủy lực đầy đủ.Vòng quay đầu khoan được thực hiện với bốn máy bơm thủy lực được điều khiển bởi năm động cơ diesel;điều này cũng làm cho hệ thống xi lanh thủy lực nạp liệu nhận ra hành trình nạp đầy đủ của nó ở cả tốc độ cao hơn và tốc độ thấp hơn.
2. Với khả năng tháo dỡ tốt.Máy khoan cầm tay được áp dụng phong cách phân hạch trong thiết kế, bao gồm bộ nguồn, thùng dầu thủy lực, bệ thao tác và cơ chế vận hành, tức là phần khoan.Vì vậy, chúng có trọng lượng nhẹ và có thể được vận chuyển bằng sức người hoặc sức mạnh động vật.Máy khoan thủy lực có thể được ứng dụng và thực hiện trong không gian hẹp để khoan lỗ ở 45 ° －90 ° với khả năng thích ứng mạnh mẽ hơn.
3. Kỹ thuật mạnh mẽ khả năng thích ứng.Bên cạnh kỹ thuật khoan kim cương với kỹ thuật cuộn dây, máy khoan cầm tay này còn có khả năng thích ứng kỹ thuật mạnh mẽ.Máy khoan thủy lực RSDX-2 được áp dụng cho yêu cầu khoan và cấp liệu của bất kỳ tầng nào khác.
3. Thông số kỹ thuật
| Mô hình | Máy khoan thủy lực RSDX-2 | |
| Công suất khoan (m) | BQ | 350 |
| NQ | 230 | |
| HQ | 120 | |
| Công suất định mức (KW) / | Năm bộ động cơ diesel hai xi lanh làm mát bằng không khí R2V870 | 11 / 2.500 |
| Tốc độ quay (r / min) của hệ thống động lực học | Hai bộ động cơ diesel Yuchai YC2108 | 33 / 2.400 |
| Một bộ động cơ diesel Cummins 4BTA3.9-C100 | 74 / 2.200 | |
| Đơn vị đầu | Dải mô-men xoắn (Nm) | 334-930 |
| Dải tốc độ (vòng / phút) | 0-900 | |
| Cơ chế nguồn cấp dữ liệu | Nguồn cấp dữ liệu xi lanh dầu, Hành trình nâng (mm) | 1700 |
| Năng lực nâng (KN) | 50 | |
| Dung lượng thức ăn (KN) | 25 | |
| Tời chính | Tối đanâng công suất (KN) | 18 |
| Tốc độ nâng (m / phút) | 84 | |
| Chiều dài cuộn (m) | 30 | |
| Đường kính của Wirerope (mm) | φ12 | |
| Tời cuộn dây | Năng lực nâng (KN) | 8,4 |
| Tốc độ nâng (m / phút) | 90-240 | |
| Chiều dài cuộn (m) | 500 | |
| Đường kính của Wirerope (mm) | φ6 | |
| Bơm bùn BW-100A | Kích thước: L × W × H (mm) | 3500 × 1500 × 1300 |
| Tối đaTrọng lượng của các thành phần (không bao gồm hệ thống động lực) (kg) | 100 | |
