Thùng lõi bao gồm loại ống đơn, loại ống đôi và loại ống ba.
Phụ kiện thùng lõi:
--- đầu lắp ráp, bên trong ống, bên ngoài ống, cốt lõi nâng lên, cốt lõi nâng lên trường hợp, chia ống, khóa khớp nối, bộ chuyển đổi khớp nối, hạ cánh vòng, bên trong ống ổn định, dừng vòng.
Thùng ống lõi kép
--- TT Series lõi thùng
Thùng lõi ống đôi có thành ống siêu mỏng, đường kính có sẵn 46 và 56 mm. Rất
mặt cắt mỏng cho phép tốc độ thâm nhập rất nhanh qua các lớp cứng. họ đang
ứng dụng khai thác forunderground phù hợp.
--- T2 Series Thùng đôi lõi thùng
Dòng T2 là thùng lõi kép lõi ống mỏng, được sử dụng để thăm dò bề mặt, đặc biệt là các ứng dụng khai thác mỏ.
Do kerf mỏng của họ, các thùng lõi này cung cấp sự thâm nhập nhanh chóng. Có sẵn trong đường kính 46, 56, 66, 76, 86, 101mm.
--- Thùng kép lõi ống T6
Đây là sự tiếp nối của dòng T2, nhưng có thiết kế chắc chắn hơn và có sẵn trong các đường kính lớn hơn,
76, 86, 101, 116, 131 và 146mm. Chúng được ứng dụng trong khai thác bề mặt và khoan địa kỹ thuật.
--- Thùng LTK 48 & LTK 60 lõi kép
Hệ thống thùng lõi của LTK là một thùng lõi tường mỏng hơn so với dòng T2. Họ cung cấp một chi phí hiệu quả,
sản xuất cao, được thiết kế để sản xuất tối ưu và phục hồi cốt lõi từ trung bình đến hình thành đá cứng thêm.
Kích thước có sẵn 48 và 60mm.
--- Thùng lõi ống đôi WF Series
Chúng là các thùng lõi địa kỹ thuật được thiết kế chủ yếu để tạo ra các hình dạng tương đối mềm trong việc sử dụng các bit phóng mặt.
Xây dựng đơn giản và đàn hồi hơn để gây thiệt hại hơn thùng tường mỏng, nhưng với tỷ lệ enetration chậm hơn.
--- Thùng lõi ống đôi WG Series
Có thùng lõi ống đơn cho dòng WG. Có sẵn trong các kích cỡ DCDMA E, A, B, N và H.
--- Thùng TBW và TNW lõi
Đây là những thùng lõi ống đôi có thành mỏng, như dòng T2 nhưng với kích thước lỗ DCDMA B và N.
Được sử dụng để thăm dò bề mặt, đặc biệt là các ứng dụng khai thác mỏ. Vùng kerf mỏng cho phép thâm nhập nhanh.
--- Thùng ống lõi kép
Wireline lõi kép thùng chủ yếu được sử dụng trong coring sâu. Với một thiết bị overshot,
họ loại bỏ việc cần phải ghép nối và tách chuỗi dây mỗi khi lõi được lấy ra.
Có sẵn trong các kích thước DCDMA A, B, N, H và P.
--- Thùng ống lõi kép tiêu chuẩn Trung Quốc
--- Trung Quốc tiêu chuẩn Wireline đôi ống lõi thùng
--- Thùng tuần hoàn ngược ống đôi kiểu phản lực
Thùng ống ba lõi
--- MLC (Triefus) Dòng lõi thùng
Những thùng lõi ống ba thường được sử dụng cho mục đích địa kỹ thuật, được thiết kế để tối đa hóa phục hồi cốt lõi ở dạng mềm. Kích thước đường kính có sẵn từ 35-146mm.
--- Ống lõi ống ba dây

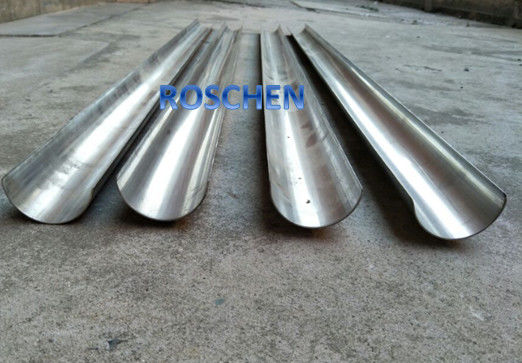

Các thùng lõi ống ba trục thường được yêu cầu trong các hình dạng gãy, gãy. Họ kết hợp một ống thứ ba, chia bên trong trên cơ sở của lõi ống lõi kép. Điều này có thể được bơm ra khỏi ống bên trong sau khi thu hồi, cho phép lõi được kiểm tra ở trạng thái tại chỗ của nó.
Thùng ống đơn lõi
--- B Thùng ống đơn lõi B
B series là thùng lõi ống đơn, thường được sử dụng trong các tình huống mà bảo quản cốt lõi là không cần thiết và cho coring bê tông. Đường kính có sẵn 46-146mm.
--- Thùng ống đơn lõi WG Series
Có thùng lõi ống đôi cho dòng WG. Có sẵn trong các kích cỡ DCDMA E, A, B, N và H.
--- Thùng đơn lõi tiêu chuẩn Trung Quốc
Wireline 56, wireline 59, wireline 75, wireline 91.
Kích thước có sẵn:
B76 lõi thùng, B86 lõi barrle, B101 lõi thùng, B131 lõi thùng, B146 lõi thùng
BQ lõi thùng NQ lõi thùng, HQ lõi thùng PQ lõi barrrel, NQ3 lõi thùng, HQ3 lõi thùng, PQ3 lõi thùng
TT-46 lõi thùng TT56 lõi thùng
T2-56 lõi thùng, T2-66 lõi thùng, T2-76 lõi thùng, T2-86 lõi thùng, T2-101 lõi thùng
T6-76 lõi thùng T6-86 lõi thùng T6-101 lõi thùng T6-116 lõi thùng T6-131 lõi thùng T6-131 lõi thùng
Thùng lõi T6S-76, T6S-86, T6s-101, T6s-131, T6S-146
NMLC lõi thùng, HMLC lõi thùng
Thùng lõi HWF, Nòng cốt lõi PWF
Thùng lõi NWG, thùng lõi HWG
LTK48 lõi thùng
Thùng lõi Mazier
Thùng chính 412 F
M101 lõi thùng
Boart Longyear Core Barrel Kích thước hệ thống | ||
KÍCH THƯỚC | CORE Ø | HOLE Ø |
AQTK | 35,5 mm (1-3 / 8 in) | 48 mm (1-7 / 8 inch) |
BQ | 36,4 mm (1-7 / 16 inch) | 60 mm (2-3 / 8 in) |
BQTK | 40,7 mm (1-5 / 8 inch) | 60 mm (2-3 / 8 in) |
NQ | 47,6 mm (1-7 / 8 inch) | 75,7 mm (3 in) |
NQTK (NQ2 ") | 50,6 mm (2 in) | 75,7 mm (3 in) |
NQ3 | 45 mm (1-3 / 8 in) | 75,7 mm (3 in) |
HQ | 63,5 mm (2-1 / 2 in) | 96 mm (3-3 / 8 in) |
HQ3 | 61,1 mm (2-3 / 8 in) | 96 mm (3-3 / 8 in) |
PQ | 85 mm (3-3 / 8 inch) | 122,6 mm (4-7 / 8 inch) |
PQ3 | 83 mm (3-1 / 4 in) | 122,6 mm (4-7 / 8 inch) |
Kích thước hệ thống thùng lõi Atlas Copco | ||||
HỆ THỐNG | CORE Ø | HOLE Ø | ||
mm | trong | mm | trong | |
A | 48,0 | 1,89 | 27,0 | 1,06 |
B | 59,9 | 2,36 | 36,4 | 1,43 |
N | 75,7 | 2,98 | 47,6 | 1,88 |
H | 96,1 | 3,78 | 63,5 | 2,5 |
P | 122,6 | 4,83 | 85,0 | 3,35 |
