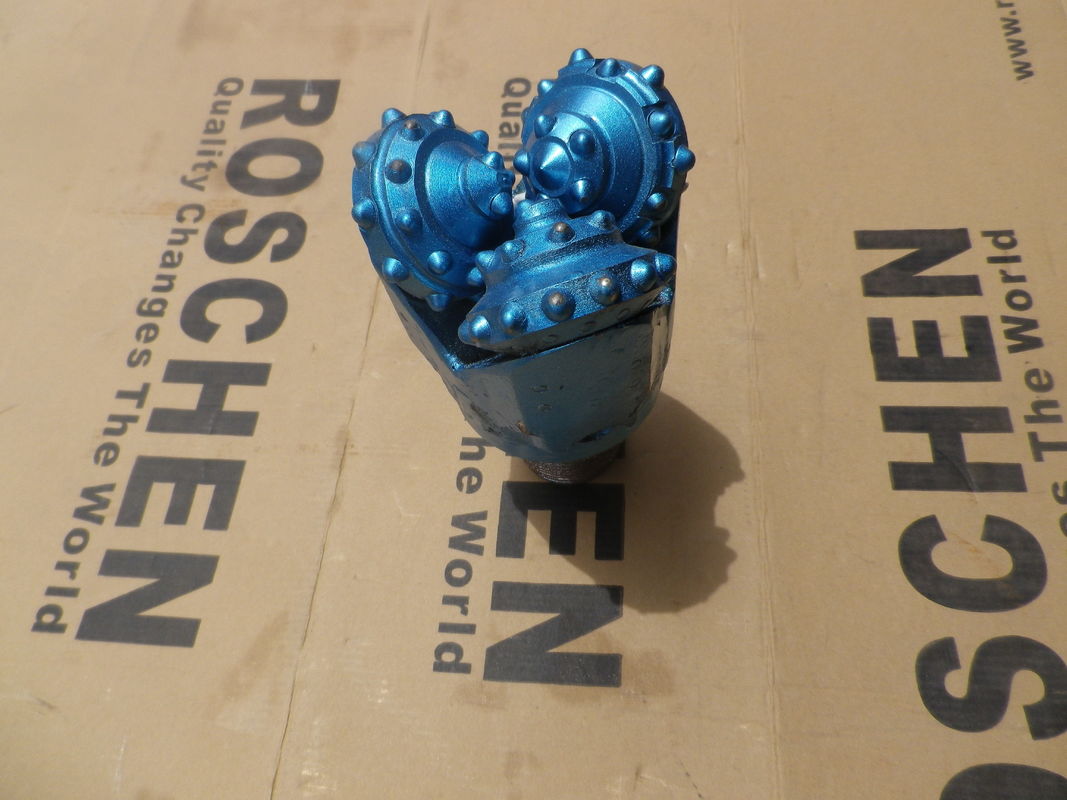

Varel High Energy Series Bit 9 7/8 inch cho các điều kiện khắc nghiệt Đá độ cứng
Mũi khoan
Varel Dòng năng lượng cao Bit
Roschen chỉ cung cấp các bit rock tốt nhất, mới được sản xuất được thiết kế cho các điều kiện khắt khe duy nhất của ổ cứng.Không bao giờ có lời khuyên hoặc sản phẩm tái lưu hành.Công nghệ ngang sử dụng thế hệ tiếp theo về hiệu suất bit - Dòng bit năng lượng cao (HE) của Roschen.Các bit HE Series có thể chịu được các ứng dụng mà sự kết hợp giữa trọng lượng bit và tốc độ quay ở mức cao nhất của phổ và bằng cách đó, mang lại hiệu suất và kết quả tốt hơn trong các ứng dụng quan trọng.Các mũi khoan HE Series được thiết kế như một giải pháp cho nhu cầu ngày càng cao đối với các mũi khoan đòi hỏi trọng lượng lớn hơn trên bit (WOB) và số vòng quay mỗi phút (RPM) cao hơn để khoan nhanh hơn.
.HET Inserts - Cải thiện các thuộc tính của TCI vượt qua sự đánh đổi truyền thống giữa khả năng chống mài mòn và độ dẻo dai khi đứt gãy của các thành phần TCI và thực sự làm cho các thành phần TCI vừa cứng hơn vừa cứng hơn.
.Làm cứng mô tơ bùn - Đối với các ứng dụng mô tơ đòi hỏi khắt khe, một ứng dụng rộng rãi của làm cứng cacbua vonfram được áp dụng cho mép dưới của đuôi áo và mép trên của chân bit để cung cấp bảo vệ bịt kín.
.Chèn áo sơ mi ở mép hàng đầu - Các miếng chèn cacbua vonfram được đặt dọc theo mép phía trước của đuôi áo cung cấp khả năng chống mài mòn bổ sung trong các ứng dụng động cơ yêu cầu RPM cao hoặc nơi có đuôi áo bổ sung
sự bảo vệ là cần thiết.
.Chèn Ổn định - Làm mê hoặc các mẫu đuôi áo tiêu chuẩn bằng cách cung cấp tính năng ổn định bit và bảo vệ bổ sung cho bộ bù áp trong các ứng dụng góc cao hoặc trong các hình dạng dễ bị lệch.
.V-Jet Hydraulics Nozzles - Dòng chảy có mục tiêu tạo ra khả năng làm sạch hình nón tốt hơn, giúp cải thiện độ thâm nhập của bit
giá.V-Jets cũng tối đa hóa sức mạnh của chân đồng thời giảm thiểu chiều dài bit tổng thể, giúp cung cấp nhiều thủy lực hơn
mã lực xuống đáy hố.Chiều dài bit tổng thể ngắn hơn cải thiện khả năng theo dõi trên BHA định hướng.
.Ball Retentation - Được thiết kế để giữ lại hình nón mà không mang theo trọng lượng bit.Kỹ thuật thiết kế này ngăn ngừa các hỏng hóc do cuộc đua bóng gây ra và kéo dài tuổi thọ vòng bi.
.Chất bôi trơn chịu áp lực cực ổn định nhiệt (EP) - Được pha chế để phối hợp hoạt động với các vật liệu chịu lực.Chất bôi trơn duy trì độ nhớt tương đối cao ngay cả khi vòng bi chịu mức năng lượng quá cao trong các ứng dụng đòi hỏi khắt khe.
.Lớp phủ kim loại cứng - Các bề mặt chịu lực quan trọng được gia công trước để mang lại hiệu suất chịu lực vượt trội bằng cách giảm ma sát và mài mòn.
Các yếu tố nổi chính xác, được mạ bạc - Giảm sự sinh nhiệt của ổ trục và kéo dài tuổi thọ ổ trục ở mức cao hơn
tốc độ quay.
.HSN High Aspect Ratio Seal - Cung cấp khả năng bịt kín tích cực chống lại các chất gây ô nhiễm với ứng suất tiếp xúc mặt phớt thấp hơn.Điều này làm giảm nhiệt độ hoạt động của con dấu và kéo dài tuổi thọ của con dấu.
.Chèn chuyển hướng đá phiến / Rãnh đá phiến - Hiệu quả hơn trong việc chuyển hướng cắt khỏi phốt, kéo dài tuổi thọ của phớt.
.Chèn Ổn định - Làm mê hoặc các mẫu đuôi áo tiêu chuẩn bằng cách cung cấp tính năng ổn định bit và bảo vệ bổ sung cho bộ bù áp trong các ứng dụng góc cao hoặc trong các hình dạng dễ bị lệch.
BIỂU ĐỒ THAM KHẢO CHÉO
| IADC | Sự hình thành | Varel | Cây lau | Hughes | thợ rèn | Bảo vệ |
| Mã | Christensen | |||||
| 437 | Mềm mại | V437 | HP43A | ATJ11 | F1 | S82F |
| 447 | Mềm mại | V447 | HP51 | AT11C | --- | S82DF |
| 517 | Mềm đến Trung bình | V517 | HP51X | ATJ11H | F15 | --- |
| 517 | Mềm đến Trung bình | V517C | HP51A | ATJ22 | F2 | S84F |
| 527 | Trung bình | V527 | HP52 | AT22C | F27 | S85CF |
| 537 | Trung bình | V537 | HP53A | AT33 | F3 | S86F |
| 547 | Trung bình | ETD38 | HP54 | ATJ33C | F37 | S88CF |
| 547 | Trung bình | ETD38G | --- | ATJ35C | --- | --- |
| 617 | Trung bình đến Khó | ETD44 | HP61A | ATJ44 | F4 / F45 | M84F |
| 617 | Trung bình đến Khó | V617 | --- | ATJ44A | --- | --- |
| 627 | Trung bình đến Khó | ETD45 | HP62 | ATJ44C | F47 | M88 |
| 627 | Trung bình đến Khó | V627 | HP62A | ATJ55R | F5 | M89FT |
| 627 | Trung bình đến Khó | --- | HP62-JA | ATJ44A | F47 | M88 |
| 637 | Cứng | ETD55 | HP63 | ATJ55 | F57 | M89F |
| 737 | Cứng | ETD85 | HP73 | ATJ77 | F7 | H87F |
| 837 | Cực kì khó khắn | ETD95 | HP83 | ATJ99 | F9 | H100F |
THÔNG SỐ KỸ THUẬT CỦA HDD BIT
| Phạm vi kích thước | Mài răng | Cacbua vonfram | Kết nối API | Mô-men xoắn trang điểm FT.-Lbs. | |||
| Inch | Milimét | Lbs. | Kilôgam. | Lbs. | Kb | ||
| 4 1/2 | 114 | 9 | 4.1 | 11 | 5 | 2 3/8 ĐĂNG KÝ | 3.000-3.500 |
| 4 3/4 | 121 | 14 | 6.4 | 16 | 7.3 | 2 7/8 ĐĂNG KÝ | 6.000-7.000 |
| 6 1 / 8-6 1/2 | 143/165 | 27 | 12.3 | 35 | 15,9 | 3 1/2 ĐĂNG KÝ | 7.000-9.000 |
| 7 7/8 | 200 | 74 | 32,7 | 82 | 36.3 | 4 1/2 ĐĂNG KÝ | 12.000-16.000 |
| 8 1 / 2-8 3/4 | 216-229 | 78 | 35.4 | 90 | 40,8 | 4 1/2 ĐĂNG KÝ | 12.000-16.000 |
| 9 7/8 | 251 | 135 | 61,2 | 150 | 68 | 6 5/8 ĐĂNG KÝ | 28.000-32.000 |
| 10 5/8 | 270 | 160 | 72,6 | 180 | 81,6 | 6 5/8 ĐĂNG KÝ | 28.000-32.000 |
| 12 1/4 | 311 | 210 | 95,3 | 235 | 106,6 | 6 5/8 ĐĂNG KÝ | 28.000-32.000 |
GIỚI THIỆU VỀ MẶT BẰNG INSERTS
